SPV-300-48

MEAN WELL
AC/DC преобразователь корпусированный
развернуть ▼ свернуть ▲

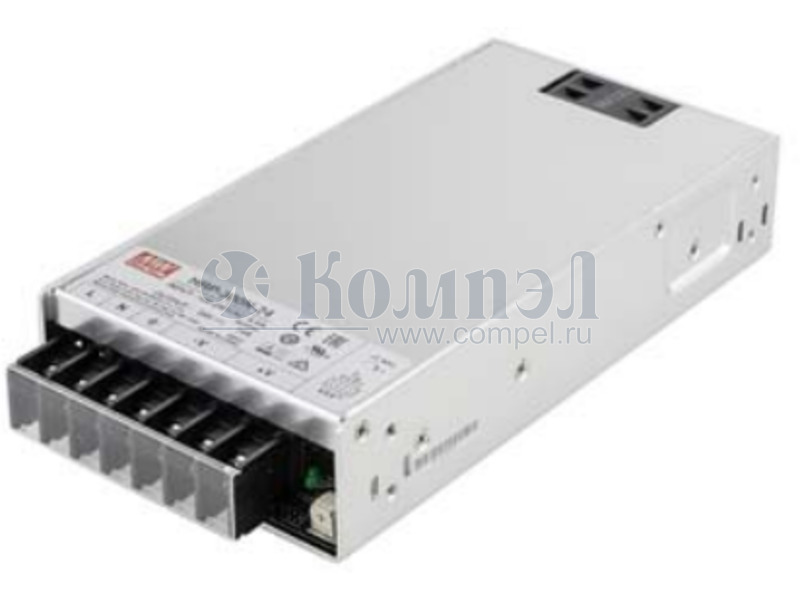

Фотография серии SPV-300

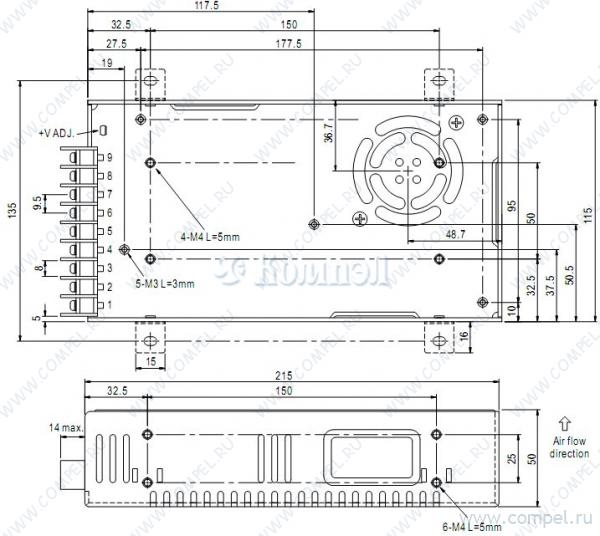

Чертеж серии SPV-300



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, регулируемый, дистанционное Вкл/Выкл
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом потенциометр внутренний, напряжение внешнее
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 115×215×50 мм
Рабочая температура
Примечание Регулировка выходного напряжения от 20% до 110%
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 20

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара

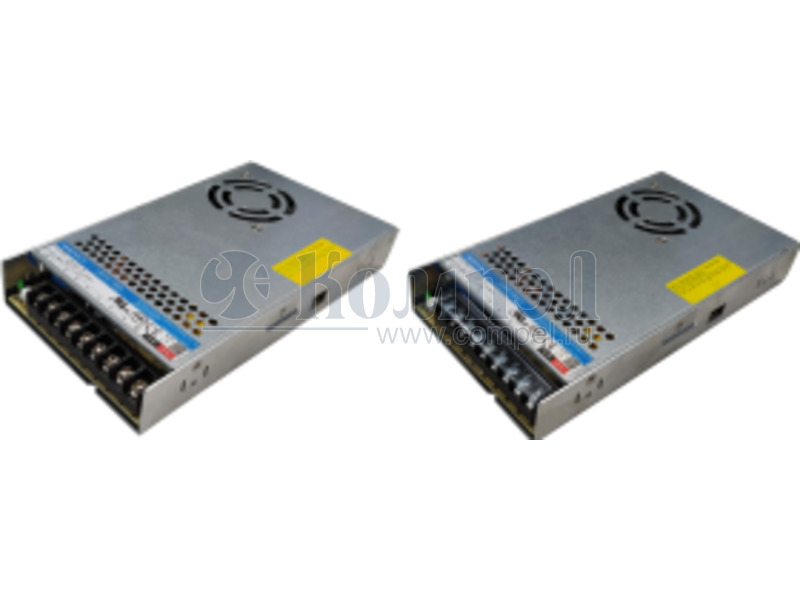

A+ LRS-350-48 (MW)

— в коробках 15 шт AC-DC сетевой преобразователь - P вых: 350 Вт; Выход: 48 В; U1: 43.2...52.8 В; I1: до 7... КЗ, перегрузка, перенапряжение, перегрев —
A+ LRS-350N2-48 (MW)

— 1 шт

 КЗ, перегрузка, перенапряжение, перегрев — — — — —

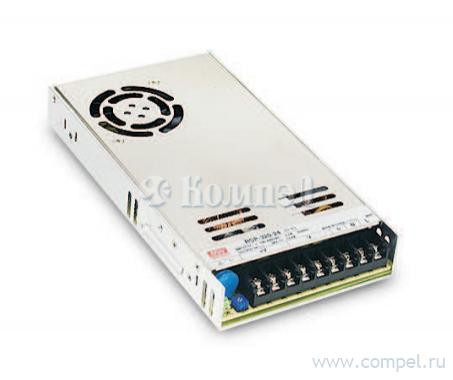

A+ RSP-320-48 (MW)

— в коробках 15 шт КЗ, перегрузка, перенапряжение, перегрев —
A+ HRP-300-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 336 Вт; Выход: 48 В; U1: 40.8...55.2 В; I1: до 7... ККМ, компенсация на проводах, 1U профиль, ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев —

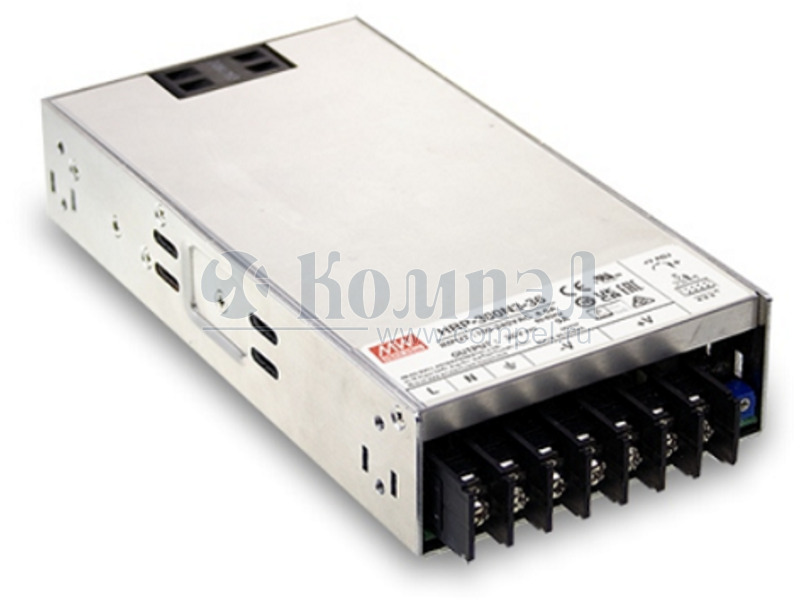

A+ HRP-300N3-48 (MW)

— в коробках 15 шт пиковая перегрузка до 350%, ККМ КЗ, перегрузка, перенапряжение, перегрев — — — для нагрузки с повышенным пиковым током

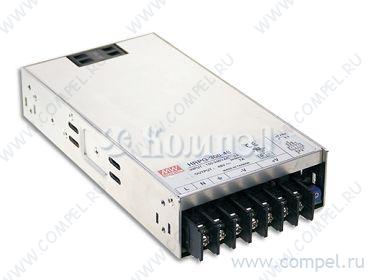

A+ HRPG-300-48 (MW)

— в коробках 15 шт AC-DC сетевой преобразователь - P вых: 336 Вт; Выход: 48 В, 5 В SB; U1: 40.8...55.2 В; ... ККМ, компенсация на проводах, 1U профиль, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев —

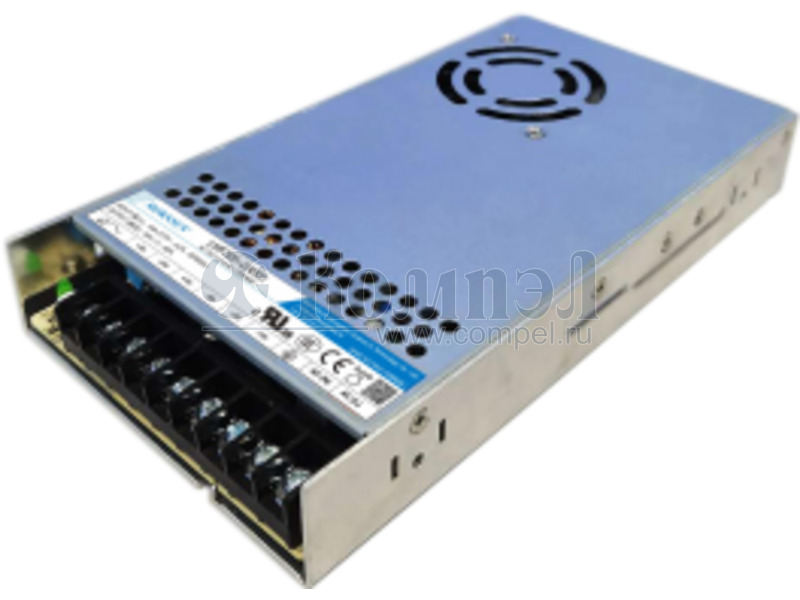

A+ LM350-10B48 (MORNSUN)

— в коробках 7 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module, 1 Output, 350.4W, Hybrid
A+ LM350-12B48 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — — AC-DC Regulated Power Supply Module
A+ LM350-22B48R2 (MORNSUN)

— в коробках 20 шт КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ LMF320-23B48 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Power Factor Correction Module, 1 Output, 321.6W, Hybrid

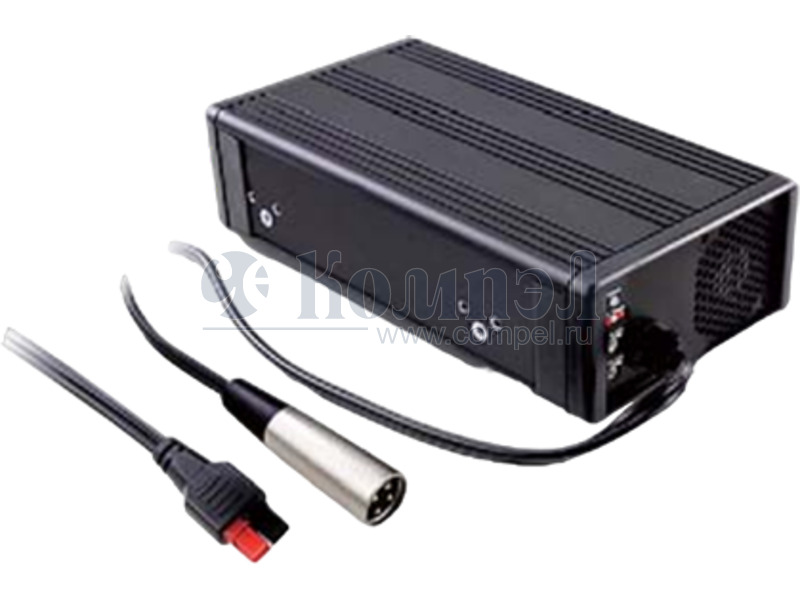

A+ NPB-360-48AD1 (MW)

— КЗ, перенапряжение, перегрев, переполюсовка — —
A+ NPB-360-48TB (MW)

— 1 шт КЗ, перенапряжение, перегрев, переполюсовка — —
A+ NPB-360-48XLR (MW)

— КЗ, перенапряжение, перегрев, переполюсовка — —
A+ RPS-300-48-C (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — —
A+ MSP-300-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 336 Вт; Выход: 48 В, 5 В SB; U1: 40.8...55.2 В; ... ККМ, компенсация на проводах, 1U профиль, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By — —

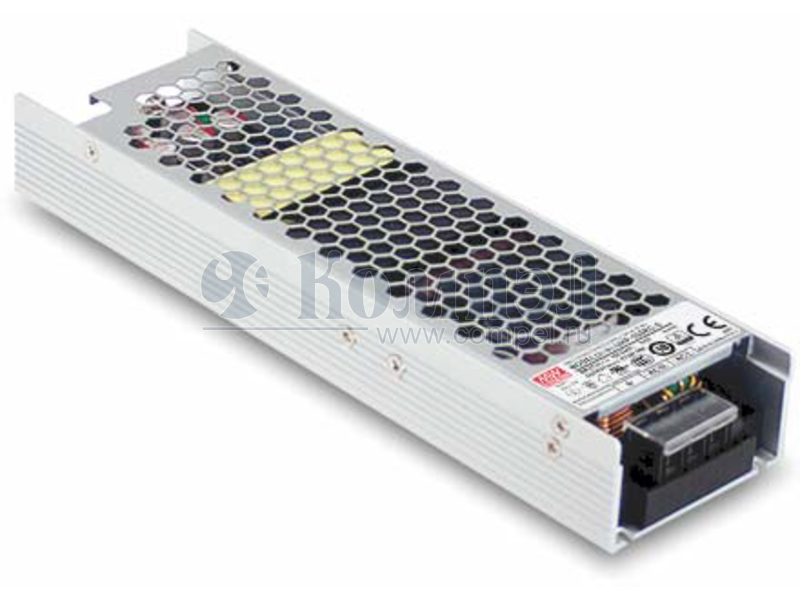

A+ UHP-350-48 (MW)

— 1 шт — — — —
A+ UHP-350R-48 (MW)

— 1 шт — — — —
A+ HEP-320-48A (MW)

— 1 шт

 КЗ, перегрузка, перенапряжение, перегрев —

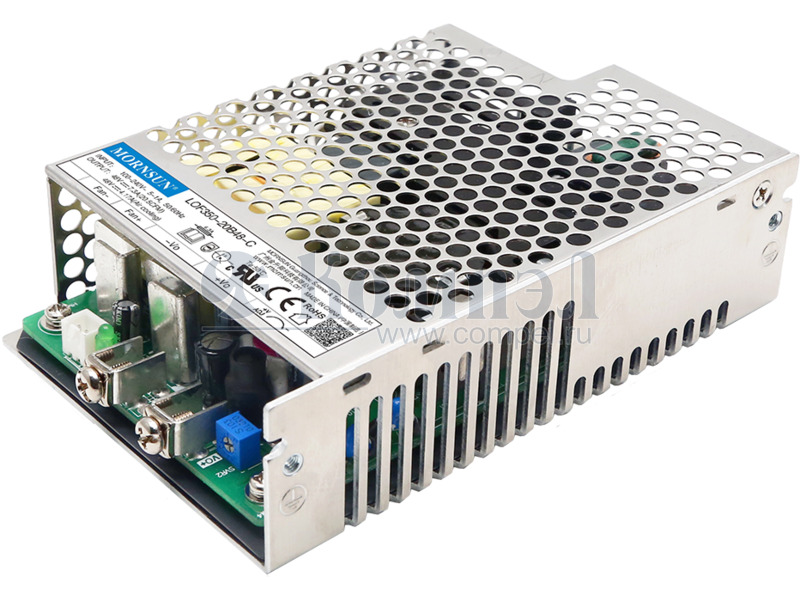

A+ LOF350-20B48-C (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — — — — AC-DC Power Factor Correction Module
A+ LMF350-23B48UH (MORNSUN)

— в коробках 10 шт безвентиляторный, 150% перегрузка, ККМ КЗ, перегрузка, перенапряжение, перегрев — — — —

Файлы 2

показать свернуть
S P V- 3 0 0 300W Single Output with PFC Function ■ Features : Universal AC input / Full range Built-in active PFC function, PF>0.95 Protections: Short circuit / Overload / Over voltage / series User’s Manual Over temperature Forced air cooling by built-in DC Fan Output voltage programmable from 20~110% by 1~5.5VDC external control signal Built-in remote ON-OFF control Built-in fan speed control Fixed switching frequency at 100KHz 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION MODEL OUTPUT www. tuv.com ID 2000000000 SPV-300-12 SPV-300-24 SPV-300-48 DC VOLTAGE 12V 24V 48V RATED CURRENT 25A 12.5A 6.25A CURRENT RANGE 0 ~ 25A 0 ~ 12.5A 0 ~ 6.25A RATED POWER 300W 300W 300W RIPPLE & NOISE (max.) Note.2 150mVp-p 150mVp-p 240mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V VOLTAGE TOLERANCE Note.3 ±1.0% 20 ~ 26.4V ±1.0% 41 ~ 52.8V ±1.0% LINE REGULATION ±0.3% ±0.2% ±0.2% LOAD REGULATION ±0.5% ±0.5% ±0.5% SETUP, RISE TIME 800ms, 50ms/230VAC HOLD UP TIME (Typ.) 16ms/230VAC Note.5 88 ~ 264VAC VOLTAGE RANGE FREQUENCY RANGE 47 ~ 63Hz INPUT PROTECTION FUNCTION SAFETY EMC (Note 4) OTHERS NOTE 124 ~ 370VDC POWER FACTOR (Typ.) PF>0.95/230VAC EFFICIENCY (Typ.) AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 83.5% 3.6A/115VAC 20A/115VAC LEAKAGE CURRENT <1mA / 240VAC OVERLOAD 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 57.6 ~ 67.2V 13.8 ~ 16.2V 27.6 ~ 32.4V OVER VOLTAGE PF>0.98/115VAC at full load 85% 86.5% 1.8A/230VAC 45A/230VAC Protection type : Shut down o/p voltage, re-power on to recover OVER TEMPERATURE REMOTE CONTROL Shut down o/p voltage, recovers automatically after temperature goes down OUTPUT VOLTAGE TRIM 2.4 ~ 13.2V -20 ~ +65℃ (Refer to "Derating Curve") WORKING TEMP. ENVIRONMENT 2500ms, 50ms/115VAC at full load 16ms/115VAC at full load 4 ~ 10VDC power off, <0 ~ 0.8VDC power on 4.8 ~ 26.4V 9.6 ~ 52.8V 20 ~ 90% RH non-condensing WORKING HUMIDITY STORAGE TEMP., HUMIDITY -40 ~ +85℃, 10 ~ 95% RH non-condensing TEMP. COEFFICIENT ±0.03%/℃ (0 ~ 50℃) VIBRATION 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes SAFETY STANDARDS WITHSTAND VOLTAGE UL60950-1, TUV BS EN/ EN60950-1 , EAC TP TC 004 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/ EN55032 (CISPR32) Class B, BS EN/ EN61000-3-2,-3, EAC TP TC 020 EMC IMMUNITY Compliance to BS EN/ EN61000-4-2,3,4,5,6,8,11, BS EN/ EN55024, light industry level, criteria A, EAC TP TC 020 MTBF 207K hrs min. DIMENSION 215*115*50mm (L*W*H) PACKING 1.1Kg; 12pcs/14Kg/0.92CUFT MIL-HDBK-217F (25℃) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Derating may be needed under low input voltages. Please check the derating curve for more details. 6. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:SPV-300-SPEC 2021-09-15 PDF
Документация на SPV-300-48

SPV-300-20210915.cdr

Дата модификации: 28.09.2021

Размер: 94 Кб

3 стр.

S P V- 3 0 0 300W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function, PF>0.95 Protections: Short circuit / Overload / Over voltage / Over temperature Forced air cooling by built-in DC Fan Built-in fan speed control Fixed switching frequency at 100KHz Output voltage programmable from 20~110% by 1~5.5VDC external control signal 3 years warranty SPECIFICATION MODEL OUTPUT SPV-300-12 SPV-300-24 SPV-300-48 DC VOLTAGE 12V 24V 48V RATED CURRENT 25A 12.5A 6.25A CURRENT RANGE 0 ~ 25A 0 ~ 12.5A 0 ~ 6.25A RATED POWER 300W 300W 300W RIPPLE & NOISE (max.) Note.2 150mVp-p 150mVp-p 240mVp-p VOLTAGE ADJ. RANGE 20 ~ 26.4V 1.0% 41 ~ 52.8V 1.0% 10 ~ 13.2V VOLTAGE TOLERANCE Note.3 1.0% LINE REGULATION 0.3% 0.2% 0.2% LOAD REGULATION 0.5% 0.5% 0.5% SETUP, RISE TIME 800ms, 50ms/230VAC HOLD UP TIME (Typ.) 16ms/230VAC 16ms/115VAC at full load VOLTAGE RANGE Note.5 88 ~ 264VAC 47 ~ 63Hz FREQUENCY RANGE INPUT PF>0.95/230VAC EFFICIENCY (Typ.) 83.5% 115VAC 85% 2.5A 20A/115VAC LEAKAGE CURRENT <1mA / 240VAC PROTECTION OVER VOLTAGE OVER TEMPERATURE REMOTE CONTROL OUTPUT VOLTAGE TRIM WORKING TEMP. PF>0.98/115VAC at full load 86.5% 5A 230VAC INRUSH CURRENT (Typ.) OVERLOAD FUNCTION 124 ~ 370VDC POWER FACTOR (Typ.) AC CURRENT (Typ.) 2500ms, 50ms/115VAC at full load 40A/230VAC 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 57.6 ~ 67.2V 13.8 ~ 16.2V 27.6 ~ 32.4V Protection type : Shut down o/p voltage, re-power on to recover 80 5 (TSW1 : detect on heatsink of power transistor) Protection type : Shut down o/p voltage, recovers automatically after temperature goes down 4~6VDC power off, <0~0.8VDC power on 4.8 ~ 26.4V 2.4 ~ 13.2V -20 ~ +65 (Refer to output load derating curve) 9.6 ~ 52.8V 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -40 ~ +85 , 10 ~ 95% RH TEMP. COEFFICIENT 0.03%/ (0 ~ 50 VIBRATION 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes SAFETY EMC (Note 4) SAFETY STANDARDS WITHSTAND VOLTAGE ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT EMS IMMUNITY ISOLATION RESISTANCE OTHERS NOTE UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC / 70% RH Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, light industry level, criteria A I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC MTBF 207K hrs min. DIMENSION 215*115*50mm (L*W*H) MIL-HDBK-217F (25 PACKING 1.1Kg; 12pcs/14Kg/0.92CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Mean Well reserves the right to adjust this spec when deemed appropriate. 5. Derating may be needed under low input voltages. Please check the derating curve for more details. File Name:SPV-300-SPEC 2009-07-13 PDF
Документация на серию SPV-300

SPV-300.cdr

Дата модификации: 03.09.2009

Размер: 176.2 Кб

3 стр.
