EEHZS1E561P

Panasonic Industrial Europe GmbH
Конденсатор алюминиевый 25 В x 560 мкФ ±20%, SMD, -55...125 °C, 4000 ч
развернуть ▼ свернуть ▲

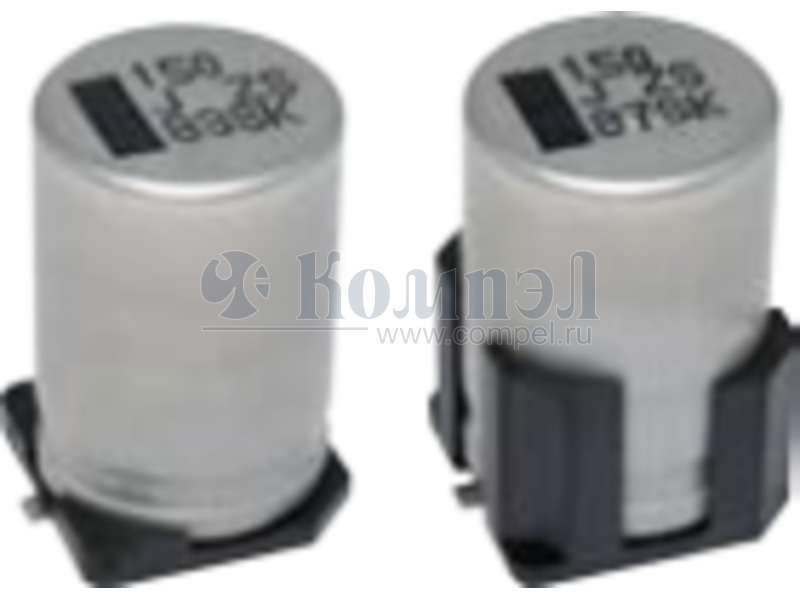

Внешний вид серии ZS
Внешний вид серии ZS_HYBRID



Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение номинальное
Температура рабочая
Срок службы
Диаметр корпуса
Высота корпуса
Способ монтажа
Эквивалентное последовательное сопротивление
Ток пульсаций низких частот
Диаметр x Высота 10×10×10.3 мм
  Примечание: Aluminum Electrolytic Capacitor, Polarized, Aluminum (solid Polymer), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 23

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Температура рабочая Срок службы Диаметр Высота Способ монтажа Шаг ESR Импеданс Ток пульсаций НЧ Ток пульсаций ВЧ Применение Примечание Карточка
товара
P- EEHZU1E561P (PAN)

—

 — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (solid Polymer), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEH-ZU1E561V (PAN)

—

 — — — —
A+ EEHZS1E561V (PAN)

— 250 шт — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (solid Polymer), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEEFT1E561UP (PAN)

— 500 шт — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 3333
A+ EEEFT1V561AP (PAN)

— в ленте 500 шт — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 35V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEEFT1V561AV (PAN)

— 500 шт — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 35V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEEFT1V561GP (PAN)

— в ленте 500 шт — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 35V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEEFT1V561GV (PAN)

—

 — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 35V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEHZU1E561V (PAN)

—

 — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (solid Polymer), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEEFN1V561UP (PAN)

— 500 шт — — — — V-FN, 35V, 560uF, 105°C, 2000h, 10x10.2mm, ripple 850mArms, 0.08Ohm
A+ EEEFN1V561UV (PAN)

— 1 шт — — — — V-FN, Vibration proof, 35V, 560uF, 105°C, 2000h, 10x10.2mm, ripple 850mArms, 0.08Ohm
A+ EEVFK1H561M (PAN)

— 125 шт — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 50V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 6767
A+ EEH-ZK1E561UP (PAN)

— 50 шт

 — — — —
A+ EEH-ZK1E561UV (PAN)

—

 — — — —
A+ EEH-ZS1E561P (PAN)

— — — — —
A+ EEH-ZS1E561V (PAN)

—

 — — — —
A+ EEEFPE561UAL (PAN)

—

 — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEEFPE561UAP (PAN)

— 500 шт — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEEFPE561UAV (PAN)

— 500 шт — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEEFK1H561AM (PAN)

— 125 шт — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 50V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 6767
A+ EEEFK1H561AV (PAN)

— 125 шт — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 50V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 6767
A+ EEHZK1E561UP (PAN)

— в ленте 510 шт

 — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (solid Polymer), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141
A+ EEHZK1E561UV (PAN)

—

 — — — — — Aluminum Electrolytic Capacitor, Polarized, Aluminum (solid Polymer), 25V, 20% +Tol, 20% -Tol, 560uF, Surface Mount, 4141

Файлы 2

показать свернуть
Conductive Polymer Hybrid Aluminum Surface Mount Type ZS series V type Electrolytic Capacitors UPGRADE Hybrid High temperature lead-free reflow Features Endurance: 4000 h at 125 ℃ High ripple current and High capacitance High-withstand voltage (to 63 V), Low leakage current (0.01 CV or 3 μF) Vibration-proof product is available upon request. AEC-Q200 compliant RoHS compliant Specifications Size code Category temp. range Rated voltage range Nominal cap.range Capacitance tolerance DC leakage current Dissipation factor (tan δ) Endurance Shelf life Damp heat (Load) Resistance to soldering heat G12 G16 –55 ℃ to +125 ℃ 25 V to 63 V 150 μF to 560 μF ±20 % (120 Hz / +20 ℃) I ≦ 0.01 CV or 3 (μA) After 2 minutes (whichever is greater) Please see the attached characteristics list +125 ℃ ± 2 ℃, 4000 h, apply the rated ripple current without exceeding the rated voltage. Capacitance change Within ±30% of the initial value Dissipation factor (tan δ) ≦ 200 % of the initial limit E.S.R. ≦ 200 % of the initial limit DC leakage current Within the initial limit Size code ESR after endurance G12 G16 (Ω / 100 kHz)(-40 ℃） 0.3 0.3 After storage for 1000 hours at +125 ℃ ± 2 ℃ with no voltage applied and then being stabilized at +20℃, capacitors shall meet the limits specified in endurance. (With voltage treatment) +85 ℃ ± 2 ℃, 85 % to 90 %RH, 2000 h, rated voltage applied. Capacitance change Within ±30% of the initial value Dissipation factor (tan δ) ≦ 200 % of the initial limit E.S.R. ≦ 200 % of the initial limit DC leakage current Within the initial limit After reflow soldering and then being stabilized at +20℃, capacitors shall meet the following limits. Capacitance change Within ±10% of the initial value Dissipation factor (tan δ) Within the initial limit DC leakage current Within the initial limit Dimensions (not to scale) Unit：ｍｍ ⊕ L±0.3 Pressure relief (φ10 ≦) W A, B Size code φD L G12 10.0 12.5 G16 10.0 16.5 I W P 10.3 11.0±0.2 3.2 1.2±0.2 4.6 10.3 11.0±0.2 3.2 1.2±0.2 4.6 H ( ) Reference size L±0.3 R. voltage code E 25 V 35 Size code H 50 G12 J 63 G16 Pressure relief (φ10 ≦) Unit：V (P) T W Supportive terminals (I) R H φD±0.5 Rated voltage code Lot number A±0.2 F (I) [Vibration-proof product] (S) 470 V ZS A±0.2 B±0.2 Series identification H Capacitance (μF) ⊖ (I) 0.3 max. φD±0.5 Negative polarity marking (–) [Standard] (P) Example : 35 V 470 μF Marking color : BLACK (I) Marking 100 μF to 470 μF B±0.2 ● ● ● ● ● ● ( ) Reference size Unit：ｍｍ φD L A, B H F I W P R 10.0 12.8 10.3 11.0±0.2 0 to +0.15 3.2 1.2±0.2 4.6 0.70±0.2 6.9 1.3±0.2 10.0 16.8 10.3 11.0±0.2 0 to +0.15 3.2 1.2±0.2 4.6 0.70±0.2 6.9 1.3±0.2 Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. S T 21-Apr-20 PDF
Документация на серию ZS

Series catalog

Дата модификации: 24.09.2020

Размер: 462.8 Кб

9 стр.

Conductive Polymer Hybrid Aluminum Electrolytic Capacitors Surface Mount Type Series: ZS Type: V NEW High temperature lead-free reflow Features ● High ripple current and Large capacitance compared with ZC series ● Endurance: 4000 h at 125 ℃ ● Equivalent to conductive polymer type Aluminum Electrolytic Capacitor (There are little characteristics change by temperature and frequency) ● Vibration-proof product is available upon request. ● AEC-Q200 compliant ● RoHS compliant Specifications Size code Category temp. range Rated voltage range Nominal cap.range Capacitance tolerance DC leakage current G16 –55 ℃ to +125 ℃ 25 V.DC to 63 V.DC 150 μF to 560 μF ±20 % (120 Hz / +20 ℃) I ≦ 0.01 CV or 3 (μA) After 2 minutes (whichever is greater) Dissipation factor (tan δ) Please see the attached characteristics list +125 ℃±2 ℃, 4000 h, apply the rated ripple current without exceeding the rated voltage. Capacitance change Within ±30% of the initial value Dissipation factor (tan δ) ≦ 200 % of the initial limit E.S.R. ≦ 200 % of the initial limit Endurance DC leakage current Within the initial limit Size code ESR after endurance G16 (Ω / 100 kHz)(-40 ℃） 0.3 After storage for 1000 hours at +125 ℃±2 ℃ with no voltage applied and then being Shelf life stabilized at +20℃, capacitors shall meet the limits specified in endurance. (With voltage treatment) +85 ℃±2 ℃, 85 % to 90 %, 2000 h, rated voltage applied. Capacitance change Within ±30% of the initial value Damp heat Dissipation factor (tan δ) ≦ 200 % of the initial limit (Load) E.S.R. ≦ 200 % of the initial limit DC leakage current Within the initial limit After reflow soldering and then being stabilized at +20℃, capacitors shall meet the following limits. Resistance to Capacitance change Within ±10% of the initial value soldering heat Dissipation factor (tan δ) Within the initial limit DC leakage current Within the initial limit Dimensions (not to scale) Capacitance (μF) 470 V ZS Series H ΦD±0.5 A±0.2 + L±0.3 W Pressure Relief Rated voltage mark ( )Reference size Lot number Rated voltage mark E V 25 35 H J （I） Negative polarity marking (–) – （P） 0.3 max. （I） Example : 35 V.DC 470 μF Marking color : BLACK B±0.2 Marking Unit：V.DC 50 63 Size code G16 D 10.0 L 16.5 A,B 10.3 H 11.0±0.2 I 3.2 W 1.2±0.2 ·The dimensions of the vibration-proof products, please refer to the page of the mounting specification. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. Unit：ｍｍ P 4.6 07-Sep-18 PDF
Документация на серию ZS_HYBRID

Series catalog

Дата модификации: 07.12.2018

Размер: 391.2 Кб

2 стр.

    Публикации 3

    показать свернуть
    23 октября 2020
    новость

    Расширение серии гибридных полимерных конденсаторов ZS от Panasonic

    Новые полимерные SMD–конденсаторы серии ZS производства компании Panasonic (семейство HYBRID) расширяют диапазон емкостей и удваивают допустимые пульсации тока, а также обеспечивают срок службы до 4000 часов при температуре 125°C. В... ...читать

    08 сентября 2020
    статья

    Гибридные конденсаторы Panasonic: взять лучшее от электролитов и полимеров

    Вячеслав Гавриков (г. Смоленск) Гибридные конденсаторы представляют особый интерес для пользователей. Они унаследовали от полимерных конденсаторов такие достоинства как устойчивость к импульсам тока, повышенную надежность и низкое собственное... ...читать

    25 сентября 2019
    статья

    Конденсаторы Panasonic. Часть 4. Полимеры – номенклатура

    Виктор Чистяков (г. Малоярославец) В последней части цикла статей о конденсаторах Panasonic – полная номенклатура всех серий наиболее современных конденсаторов, полимерных, а также расшифровка кодов для их заказа. В заключительной, четвертой... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
