RS8552XK

Runic
RS8551,RS8552 RS8553,RS8554 Zero-Drift, Rail-to-Rail I/O CMOS Operational Amplifiers FEATURES • • • • • • • • • • • • DESCRIPTION Low Offset Voltage: ±1uV (TYP) Input Offset Drift: ±0.005uV/°C High Gain Bandwidth Product: 4.5MHz Rail-to-Rail Input and Output High Gain, CMRR, PSRR: 130dB High Slew Rate: 2.7V/us Low Noise: 0.75uVp-p (0.01Hz ~ 10Hz) Low Power Consumption: 640uA /op amp Overload...
развернуть ▼ свернуть ▲

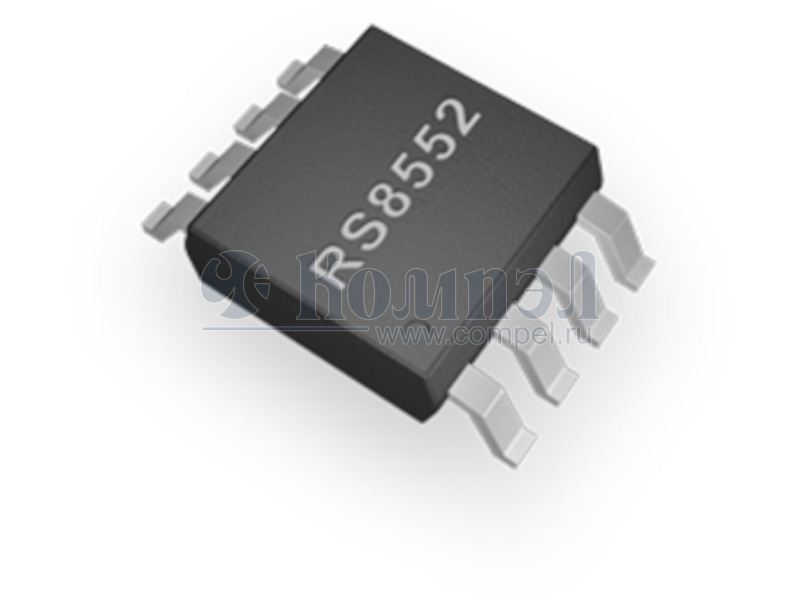

Внешний вид серии RS8552

Технические характеристики

показать свернуть
Корпус SO-8 SOIC8
Тип ОУ
Кол-во каналов ОУ
Напряжение питания
Ток собственного потребления
Rail-to-Rail выводы
Частота единичного усиления
Максимальная скорость нарастания выходного сигнала
Уровень шума
Диапазон рабочих температур
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип ОУ Особенность Каналы U пит Iпотр R‑to‑R Прог. Кусил. GBW Скорость Шум T раб Примечание Карточка
товара
P- TP5552-SR (3PEAK)

SOP-8 в ленте 4000 шт

 —

Файлы 1

показать свернуть
RS8551,RS8552 RS8553,RS8554 Zero-Drift, Rail-to-Rail I/O CMOS Operational Amplifiers FEATURES • • • • • • • • • • • • DESCRIPTION Low Offset Voltage: ±1uV (TYP) Input Offset Drift: ±0.005uV/°C High Gain Bandwidth Product: 4.5MHz Rail-to-Rail Input and Output High Gain, CMRR, PSRR: 130dB High Slew Rate: 2.7V/us Low Noise: 0.75uVp-p (0.01Hz ~ 10Hz) Low Power Consumption: 640uA /op amp Overload Recovery Time: 1us Low Supply Voltage: +2.7V to +5.5V No External Capacitors Required Extended Temperature: -40°C to +125°C APPLICATIONS • • • • • • • • The RS8551, RS8552, RS8554, RS8553 (dual version &shutdown) series of CMOS operational amplifiers use auto-zero techniques to simultaneously provide very low offset voltage (5uV max) and near-zero drift over time and temperature. This family of amplifiers has ultralow noise, offset and power. This miniature, high-precision operational amplifiers offset high input impedance and rail-to-rail input and rail-to-rail output swing. With high gain-bandwidth product of 4.5MHz and slew rate of 2.7V/us. Single or dual supplies as low as +2.7V (±1.35V) and up to +5.5V (±2.75V) may be used. The RS8551/ RS8552/ RS8554/ RS8553 (dual version with shutdown) are specified for the extended industrial and automotive temperature range (-40°C to 125°C). The RS8551 single amplifier is available in 5lead SOT23, 8-lead MSOP8 and 8-lead SOIC packages, The RS8552 dual amplifier is available in 8lead SOIC, 8-lead DFN2x2 and 8-lead TSSOP narrow surface mount packages, The RS8553 (dual version with shutdown) comes in Micro-SIZE MSOP-10. The RS8554 quad is available in 14-lead SOIC and 14lead narrow TSSOP packages. Temperature Sensors Medical/ Industrial Instrumentation Pressure Sensors Battery-Powered Instrumentation Active Filtering Weight Scale Sensor Strain Gage Amplifiers Power Converter/ Inverter Device Information (1) PART NUMBER RS8551 RS8552 RS8553 RS8554 PACKAGE BODY SIZE(NOM) SOT23-5 2.90mm×1.60mm SOIC-8 (SOP8) 4.90mm×3.90mm MSOP-8 3.00mm×3.00mm SOIC-8 (SOP8) 4.90mm×3.90mm MSOP-8 3.00mm×3.00mm DFN2x2-8L 2.00mm×2.00mm MSOP-10 3.00mm×3.00mm SOIC-14 (SOP14) 8.65mm×3.90mm TSSOP-14 5.00mm×4.40mm (1) For all available packages, see the orderable addendum at the end of the data sheet. REV C.1 1 / 25 www.run-ic.com PDF
Документация на семейство RS8551, RS8552, RS8553, RS8554

Дата модификации: 06.06.2022

Размер: 727 Кб

25 стр.

    Публикации 2

    показать свернуть
    24 октября 2022
    новость

    RUNIC – высокопроизводительные аналоговые микросхемы из Китая

    RUNIC специализируется на выпуске высокопроизводительных электронных компонентов для обработки аналоговых и смешанных сигналов. Компания, основанная в 2014 году, уже в 2015–м выпустила свою первую партию микросхем, а к 2021 г. оборот RUNIC... ...читать

    13 октября 2022
    новость

    КОМПЭЛ начал сотрудничество с компанией RUNIC

    КОМПЭЛ начал сотрудничество с производителем аналоговых и цифро–аналоговых микросхем RUNIC. Компания была основана в 2014 году в г. Уси, Китай, и на данный момент является основным поставщиком стандартной логики на внутреннем рынке страны.... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
