SD5820A

SDIC
SD5820A Single Wire Communication Digital Temperature Sensor Over-temperature alarm thresholds can be set through internal register. Operating at “parasitic  12 bits digital temperature reading with 0.0625℃ power” mode, the SD5820A derives power resolution directly from the data line without the use of an  ±0.5℃ typical error at -10~+85℃ range external power supply.  ±0.8℃ typical error at -...
развернуть ▼ свернуть ▲

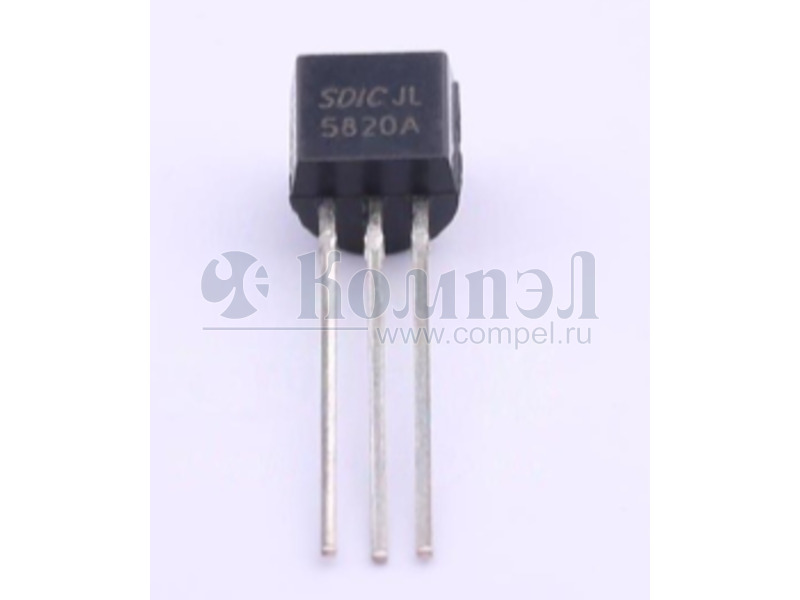

Внешний вид SD5820A
Внешний вид SD5820A



Технические характеристики

показать свернуть
Корпус TO-92-3
Тип датчика
Диапазон измеряемых температур
Точность измерения ±
Интерфейс
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Тип T изм Точность Интерфейс Примечания Карточка
товара
P= SD5020A (SDIC)

TO-92-3 20000 шт

 — —
P= DS18B20U (YOUTAI)

uSOP-8 MSOP8 в ленте 4000 шт Serial Switch/Digital Sensor, 12 Bit(s), 0.40Cel, Square, 8 Pin, Surface Mount
F~ NS18B20-QTOS (NOVOSENS)

TO92S 10 шт
F~ DS18B20 (YOUTAI)


DS18b20 Waterproof temperature sensor (HKSHAN) 		TO-92-3 2000 шт Serial Switch/Digital Sensor, 12 Bit(s), 0.40Cel, Rectangular, 3 Pin, Through Hole Mount

Файлы 2

показать свернуть
SD5820A Single Wire Communication Digital Temperature Sensor Over-temperature alarm thresholds can be set through internal register. Operating at “parasitic  12 bits digital temperature reading with 0.0625℃ power” mode, the SD5820A derives power resolution directly from the data line without the use of an  ±0.5℃ typical error at -10~+85℃ range external power supply.  ±0.8℃ typical error at -55~+125℃ range Each chip has a unique 64-bits ID code useful  Single wire data communication with CRC for multi-slave communication system. function  Factory set 64-bits ID code  Programmable over temperature alarm Applications threshold  2.7~5.5V power supply range Temperature control systems  Compatible with DS18B20 Industrial process control Power system thermal protection Ambient temperature measurement Features Description The SD5820A is a highly accurate temperature measurement IC. It supports single wire data communication and outputs 9 to 12 bits temperature readings. The maximum error is ±0.8℃ from -10℃ to +85℃ and ±1.5℃ over the full military temperature range of -55℃ to +125℃. Ordering Information Package Part Number TO-92 SD5820A Pin Diagram and Descriptions 1 2 GND DIO 3 VDD SD5820A Bottom view Figure 1. TO-92 pin-out diagram SDIC Microelectronics http://www.SDICmicro.cn Rev 0.1b June 2020 PDF
Документация на SD5820A

Features

Дата модификации: 02.07.2023

Размер: 794.7 Кб

21 стр.

SD5820A 单总线数字温度传感器 1.5℃。 特点 过温报警阈值可通过内置寄存器设定。另 外，SD5820A 可使用通信线直接供电（“寄生 电源模式”） ，从而消除了对电源供电的要求。 12 位数字温度数据，分辨率为 0.0625℃  在-10℃~+85℃范围内典型误差小于±0.5℃  在 -55℃~+125℃ 范 围 内 典 型 误 差 小 于 ± 0.8℃  单总线通信接口，可使用通信线进行供电， 带 CRC 校验功能  可设置 64 位的从机通信地址  灵活设置过温报警阈值  工作电压范围 2.7V~ 5.5V  兼容 DS18B20  每颗芯片可设置一个长达 64 位的独特地 址，适用于多从机通信系统。 应用领域 温控系统 工业过程控制 电源热保护 环境温度检测 描述 订购信息 SD5820A 是一款高准确度温度传感器芯 片。支持单总线通信，可输出 9 到 12 位数字温 度数据，在-10℃~ +85℃范围内最大误差± 0.8℃，在-55℃~ +125℃范围内最大误差± 封装形式 订货名称 TO-92 SD5820A 管脚图和管脚描述 1 2 GND DIO 3 VDD SD5820A Bottom view 图 1. TO-92 管脚图 晶华微电子 版本 0.1a http://www.SDICmicro.cn 2018/04 PDF
Документация на SD5820A

Features Keywords:

Дата модификации: 08.05.2023

Размер: 456.5 Кб

17 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
