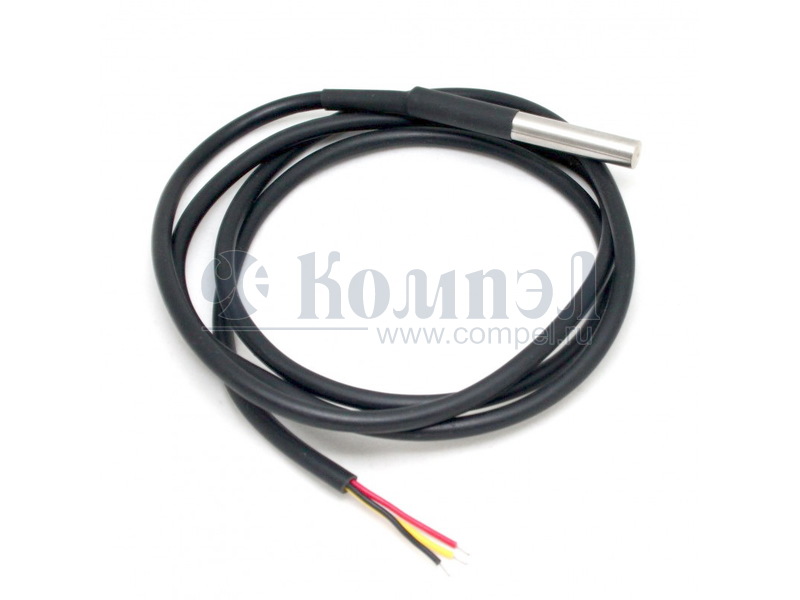

DS18B20

UMW R UMW DS18B20 DESCRIPTION Stored in an On-Board ROM  Multidrop Capability Simplifies Distributed Temperature-Sensing Applications  Requires No External Components Can Be Powered from Data Line; Power Supply Range is 2.5V to 5.5V  Measures Temperatures from -55°C to +125°C (-67°F to +257°F)  ±0.4°C Accuracy from -10°C to +70°C  Thermometer Resolution is User Selectable from 9 to 12...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Корпус TO-92-3
Тип датчика
Диапазон измеряемых температур
Точность измерения ±
Интерфейс
  Примечания: Serial Switch/Digital Sensor, 12 Bit(s), 0.40Cel, Rectangular, 3 Pin, Through Hole Mount
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Тип T изм Точность Интерфейс Примечания Карточка
товара
P= SD5820A (SDIC)

TO-92-3 500 шт
P= SD5020A (SDIC)

TO-92-3 20000 шт

F~ L-KLS6-MF52-A1-103F3950FA (KLS)

1 шт

F~ DS18B20U (YOUTAI)

uSOP-8 MSOP8 в ленте 4000 шт Serial Switch/Digital Sensor, 12 Bit(s), 0.40Cel, Square, 8 Pin, Surface Mount
F~ DS18B20Z (YOUTAI)

SOIC8150 в ленте 4000 шт

Serial Switch/Digital Sensor, 12 Bit(s), 0.40Cel, Rectangular, 8 Pin, Surface Mount
F~ NS18B20-QTOS (NOVOSENS)

TO92S 10 шт

Файлы 1

показать свернуть
UMW R UMW DS18B20 DESCRIPTION Stored in an On-Board ROM  Multidrop Capability Simplifies Distributed Temperature-Sensing Applications  Requires No External Components Can Be Powered from Data Line; Power Supply Range is 2.5V to 5.5V  Measures Temperatures from -55°C to +125°C (-67°F to +257°F)  ±0.4°C Accuracy from -10°C to +70°C  Thermometer Resolution is User Selectable from 9 to 12 Bits  Converts Temperature to 12-Bit Digital Word in 400ms (Max)  User-Definable Nonvolatile (NV) Alarm Settings  Alarm Search Command Identifies and Addresses Devices Whose Temperature is Outside Programmed Limits  Available in 8-Pin SOJ8 and 3-Pin TO-92 Packages  Applications Include Thermostatic Controls, Industrial Systems, Consumer Products, Thermometers, or Any Thermally Sensitive System  ESD Rating: HBM8000V, MM800V The DS18B20 digital thermometer provides 9-bit to 12-bit Celsius temperature measurements and has an alarm function with nonvolatile user- programmable upper and lower trigger points. The DS18B20 communicates over a 1-Wire bus that by definition requires only one data line (and ground) for communication with a central microprocessor. It has an operating temperature range of -55°C to +125°C and is accurate to ±0.4°C over the range of -10°C to +70°C. In addition, the DS18B20 can derive power directly from the data line (“parasite power”), eliminating the need for an external power supply. Each DS18B20 has a unique 64-bit serial code, which allows multiple DS18B20s to function on the same 1-Wire bus. Thus, it is simple to use one microprocessor to control many DS18B20s distributed over a large area. Applications that can benefit from this feature include HVAC environmental controls, temperature monitoring systems inside buildings, equipment, or machinery, and process monitoring and control systems. FEATURES PIN CONFIGURATIONS  1-Wire Interface Requires Only One Port Pin for Communication  Each Device has a Unique 64-Bit Serial Code MSOP8 SOP8 www.umw-ic.com 1 友台半导体有限公司 PDF
Документация на DS18B20

Дата модификации: 28.12.2022

Размер: 3.2 Мб

25 стр.
