SJK-7L-32.768-12.5-20-70-C

SJK
Shenzhen Crystal Technology Industrial Co., Ltd. 32.768kHz Crystal 7L | 3.2×1.5 mm Features ● 3215 size ultra miniature and lightweight with a low profile of 0.75mm ● High precision and reliability ● High reliable environmental performance ● Automatic mounting and reflow soldering ● Applications: Smartphone, Wave C lock, Mobile C ommunications, A utomotive, etc. ● RoHS Compliant & Pb Free ...
развернуть ▼ свернуть ▲
Внешний вид серии 7L

Технические характеристики

показать свернуть
Частота
Стабильность при 25°C
Монтаж
Нагрузочная ёмкость
Рабочая температура
Размер 3.2×1.5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i Частота PPM 25 PPM Траб Монтаж C нагр Т раб Карточка
товара
P+ SJK-7L-32.768-7-20-70-C (SJK)

XTAL321532X15MM в ленте 3000 шт —
P= SF32WK32768D71T005 (TKD)

XTAL321532X15MM

 —
P= SF32WK32768D91T004 (TKD)

—

 — — — — — —

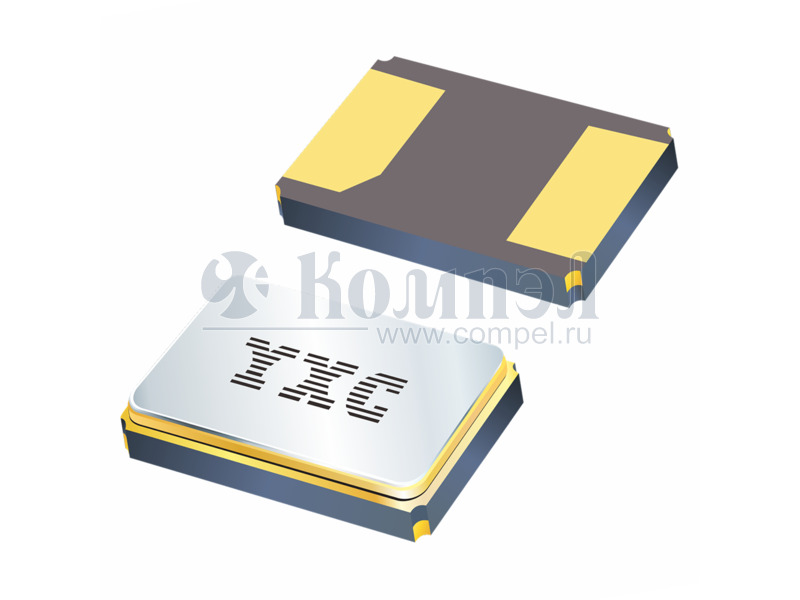

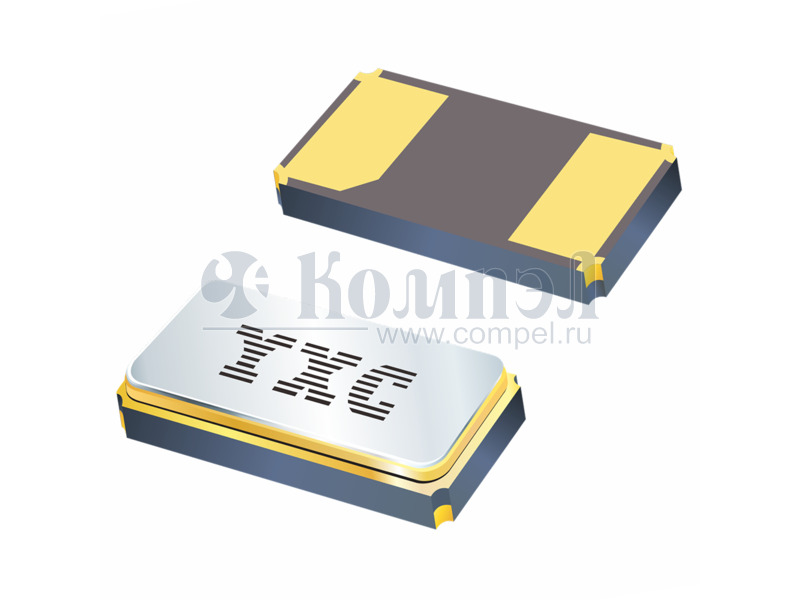

P= X321532768KID2SI (YXC)

— в ленте 10 шт — —
P= SF32WK32768D61T002 (TKD)

XTAL321532X15MM 550 шт

 —
P= X321532768KJD2SI (YXC)

XTAL321532X15MM в ленте 3000 шт —
P= X321532768KGD2SI (YXC)

XTAL321532X15MM в ленте 3000 шт —
P= SF32WK32768D31T002 (TKD)

XTAL321532X15MM 500 шт

 —

Файлы 1

показать свернуть
Shenzhen Crystal Technology Industrial Co., Ltd. 32.768kHz Crystal 7L | 3.2×1.5 mm Features ● 3215 size ultra miniature and lightweight with a low profile of 0.75mm ● High precision and reliability ● High reliable environmental performance ● Automatic mounting and reflow soldering ● Applications: Smartphone, Wave C lock, Mobile C ommunications, A utomotive, etc. ● RoHS Compliant & Pb Free Standard Specifications Type Frequency Range Frequency Tolerance Load Capacitance Operating Temperature Range Storage Temperature Range Drive Level 7L Series SMD Crystal 32.768 kHz ±20ppm 6pF, 7pF, 9pF, 12.5pF, or specify -40~+85℃, or specify -55~+125℃ 1.0 μ W Max. ±25℃±5℃ -6 2 (-0.03±0.01)×10 /℃ 1.0pF Typ. ±3ppm at first year 3000pcs./Reel Turnover Temperature Parabolic Coefficient Shunt Capacitance Aging (at 25℃) Packing Unit Equivalent Series Resistance Fundamental 32.768 kHz 70kΩ Max. Dimensions [mm] 1 2 1.5±0.1 3.2±0.1 1 2 Top View Crystal Connection 0.75 ±0.1 Top View Side View 1.0 1.5 1.0 1 2 Bottom View 1.8 1.7 Top View Suggested Layout PDF
Документация на серию 7L

7L Series SMD Tuning Fork Crystal-32.768kHz SMD Crystal Unit 7L series 32.768khz crystal unit, size with 3.2*1.5*0.75mm, application for mobile communication, automotive, wave clock, smart phone an...

Дата модификации: 28.09.2023

Размер: 1.32 Мб

1 стр.
