CB050M0100RSF-0810

Yageo
Конденсатор алюминиевый 50 В x 100 мкФ ±20%, SMD, -40...105 °C, 1000 ч
развернуть ▼ свернуть ▲
Изображение серии CB

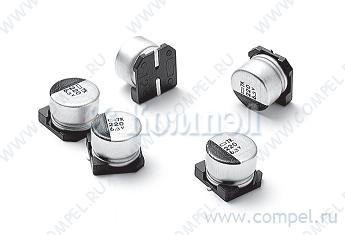

Фотография серии CB



Технические характеристики

показать свернуть
Номинальная ёмкость
Допуск ёмкости
Номинальное напряжение
Диаметр корпуса
Высота корпуса
Рабочая температура
Срок службы
Способ монтажа
Примечания Surface Mount Aluminum electrolytic
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 11

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Диаметр Высота Траб Наработка Монтаж Примечания Карточка
товара
P+ EEEFK1H101P (PAN)

— 1 шт —
A+ MALSECA00AH310LARK (VISHAY)

— в ленте 200 шт

 — —
A+ CA050M0100REF-0810 (YAG)


ECAPSMD 100/50V 0810 CA (YAG) 		— в ленте 500 шт конденсатор алюминиевый SMD 100 мкФ 50 В -40...85 °C 2000 ч Surface Mount Aluminum electrolytic
A+ CB050M0100RSG-1010 (YAG)

— в ленте 500 шт конденсатор алюминиевый SMD 100 мкФ 50 В -40...105 °C 1000 ч Surface Mount Aluminum electrolytic
A+ EEVFK1K101Q (PAN)

— 1 шт —
A+ EEEFK1J101P (PAN)


ECAPSMD 100/63V 1010 105ClowESR FK (PAN) 		— 1 шт —
A+ EEEFTH101XAP (PAN)

— в ленте 900 шт —
A+ EEHZA1H101P (PAN)

— в ленте 500 шт
A+ CA050M0100REG-1010 (YAG)

— 1 шт конденсатор алюминиевый SMD 100 мкФ 50 В -40...85 °C 2000 ч Surface Mount Aluminum electrolytic
A+ CA063M0100REG-1010 (YAG)


ECAPSMD 100/63V 1010 CA (YAG) 		— конденсатор алюминиевый SMD 100 мкФ 63 В -40...85 °C 2000 ч Surface Mount Aluminum electrolytic
A+ CE050M0100REG-1010 (YAG)


ECAPSMD 100/50V 1010 105C CE (YAG) 		— конденсатор алюминиевый SMD 100 мкФ 50 В -40...105 °C 2000 ч

Файлы 2

показать свернуть
Yageo corporation ELECTROLYTIC CAPACITORS Surface Mount Aluminum Electrolytic CB [ For General ] ELECTRICAL CHARACTERISTICS Operation Temperature Range -40 to +105°C Rated Voltage Range 4 to 100VDC Rated Capacitance Range 0.1 ~ 1000µF Capacitance Tolerance ±20% at 120Hz, 20°C Leakage Current (Max. 20°C) I ≤ 0.01CV (μA) or 3μA Whichever is greater. (After 2 Minutes Application of DC Rated Working Voltage at 20°C) feature Low Temperature Stability Impedance Ratio at 120Hz For General Purposes Series with 105°C 1000 Hours W V (V) 4 6.3 10 16 25 35 50 63 100 Suitable for AV (TV, Video, Audio) Monitor / Computer, OA / HA / Communication Z (-25°C) / Z (+20°C) 7 4 3 2 2 2 2 2 2 Z (-40°C) / Z (+20°C) 15 8 6 4 4 3 3 3 3 Endurance marking After 1000 hours application of WV at 105°C, the capacitors shall meet following requirements. (a) Capacitance Change: Within ±20% of the Initial Value (b) Dissipation Factor: Not Exceeding 200% of Specified Value (c) Leakage Current: Not Exceeding the Specified Value 1 0 Capacitance (F) Shelf Life 16G Rated Voltage (VDC) 793 Date Code After having been placed at 105°C without voltage applied for 1000 hours, the capacitors shall meet the same requirements as Endurance. dimensions Unit: mm SIZE CODE Dø L A H I W P K B 4.0 5.4 4.3 5.5 Max. 1.8 0.65 ± 0.1 1.0 ± 0.2 0.35 --- 0.20 C 5.0 5.4 5.3 6.5 Max. 2.2 0.65 ± 0.1 1.5 ± 0.2 0.35 --- 0.20 D 6.3 5.4 6.6 7.8 Max. 2.6 0.65 ± 0.1 1.8 ± 0.2 0.35 --- 0.20 E 8.0 6.5 8.3 9.5 Max. 3.4 0.65 ± 0.1 2.2 ± 0.2 0.35 --- 0.20 F 8.0 10.5 8.3 10.0 Max. 3.4 0.90 ± 0.2 3.1 ± 0.2 0.70 ± 0.20 G 10.0 10.5 10.3 12.0 Max. 3.5 0.90 ± 0.2 4.6 ± 0.2 0.70 ± 0.20 H 6.3 7.7 6.6 7.8 Max. 0.65 ± 0.1 1.8 ± 0.2 0.35 --- 0.20 K 0.3Max. H (I) (P) øD ± 0.5 (I) A ± 0.2 W ( ) Reference Size L ± 0.3 D ≥ ø8 = L ± 0.5 2.6 + 0.15 + 0.15 + 0.15 + 0.15 + 0.15 PDF
Документация на серию CB

Дата модификации: 22.12.2010

Размер: 190 Кб

4 стр.
