Новые выпрямительные модули SUNCO

сегодня

Владислав Долгов (КОМПЭЛ)

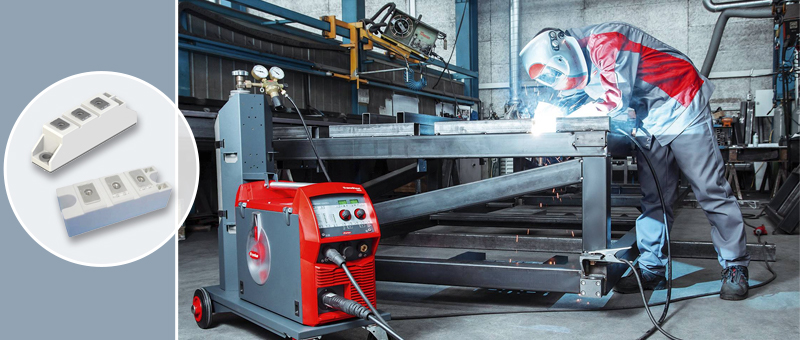

Компания Shanghai Sunco Semiconductor Co., Ltd. (Китай) выпустила новые выпрямительные модули серий MT и MD, представляющие собой тиристорные и диодные компоненты с прямым током до 160 А и обратным напряжением до 2000 В для применения в управляемых выпрямителях промышленного класса.

Модули серий MT и MD применяются в таких классах устройств, как:

• регулируемые приводы постоянного тока и системы управления двигателями;
• промышленные выпрямители и источники питания;
• сварочное и электротермическое оборудование;
• силовые преобразователи в системах возобновляемой энергетики;
• вспомогательные системы электротранспорта.

Модули SUNCO совпадают по расположению выводов с продукцией Semikron серий SKKH, SKKT, SKKD и SKMD, что позволяет использовать эти компоненты для тех же применений без значительного изменения схемотехники и конструкции теплоотвода. Корпуса D1, T1 и T2 являются стандартными для отрасли – их размеры и монтажная база совместимы с корпусами аналогичных модулей других производителей.

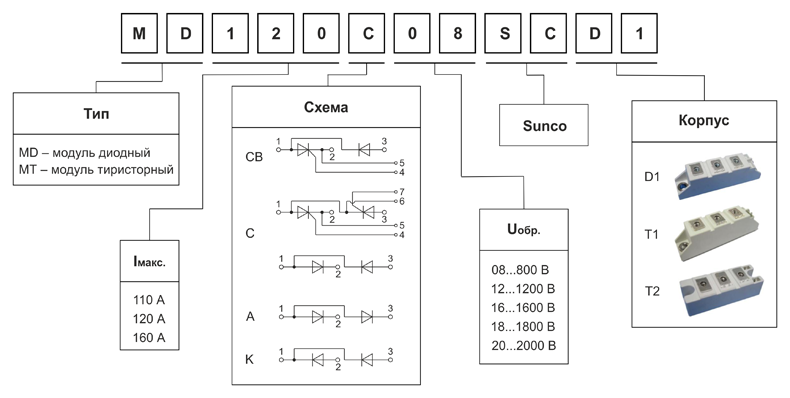

Система формирования наименований, включающая серию, схему включения, ток, напряжение и тип корпуса, приведена на рисунке 1.

Рис. 1. Формирование наименований выпрямительных модулей SUNCO

Основные характеристики новых выпрямительных модулей можно изучить в каталоге КОМПЭЛ.

Модели серии MT…CB выполнены по схеме «диодно-тиристорный мост» (ДТ) и предназначены для управляемого выпрямления переменного тока. Напряжение составляет 800…1800 В (корпус T1, ток 110 А) и 800…2000 В (корпус T2, ток 160 А).

Изделия серии MT…C выполнены по схеме «тиристорно-тиристорный мост» (ТТ) и применяются в реверсивных выпрямительных устройствах и регуляторах мощности. Диапазон напряжений и токов аналогичен моделям предыдущей серии.

Модули MD120…SCD1 выпускаются в трех схемных вариантах:

• с последовательным включением (C);
• с общим анодом (A);
• с общим катодом (K).

Это позволяет гибко строить однофазные и трехфазные выпрямители. Максимальный ток составляет 120 А, напряжение – 800…1800 В, прямое напряжение – 1,10 В.

Русскоязычная поддержка обеспечивается как специалистами КОМПЭЛ, так и представительством SUNCO в России.
