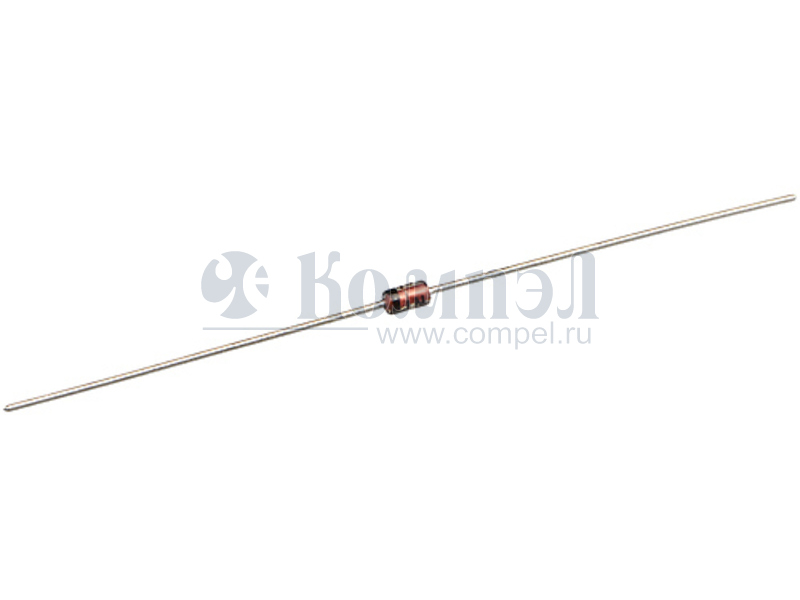

1N4148

Yangjie
Диод выпрямительный одиночный на напряжение до 100 В, ток до 150 мА, с падением напряжения 1 В, ёмкостью перехода 4 пФ, производства Yangjie (YJ)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Корпус DO35
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Время обратного восстановления диодов
Емкость перехода
Рабочая температура
Монтаж
Примечание Rectifier Diode, 1 Phase, 1 Element, 0.15A, 100V V(RRM), Silicon, DO-35
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= 1N4148W (JSCJ)


1N4148W (DIODES) 		SOD123 в ленте 3000 шт — — — Rectifier Diode, 1 Phase, 1 Element, 0.15A, 100V V(RRM), Silicon
P= L1N4148WT1G (LRC)

SOD123 в ленте 3000 шт — — — — Rectifier Diode, 1 Phase, 1 Element, 0.15A, 75V V(RRM), Silicon
F~ 1N4148 T/B (DC)

DO35 в ленте 5000 шт — — — — — —
F~ 1N4148 A0G (TSC)

DO35 5000 шт — —
A- 1N4448 (DC)


1N4448 (ONS-FAIR) 		DO35 в ленте 5000 шт —
A- 1N4148 R0G (TSC)

DO35 10000 шт — —
A- BAV19 T/B (DC)

DO35 в коробках 5000 шт

 —
A- 1N4148 (HOTTECH)


1N4148 (DIODES) 		— в ленте 5000 шт

 — — — — — —

Файлы 1

показать свернуть
RoHS 1N4148 COMPLIANT Small-Signal Fast Switching Diodes Features ● VR 75V ● IFAV 150mA Typical Applications ●Extreme fast switches ■ Limiting Values (Absolute Maximum Rating) Item Symbol Unit VRRM V 100 Reverse voltage VR V 75 Peak forward surge current IFSM A Repetitive peak forward current IFRM mA 500 IF mA 300 IFAV mA Repetitive peak reverse voltage Forward continuous current Average forward current Power dissipation Thermal resistance Maximum junction temperature Storage temperature range Ptot Conditions tp=1μs Max 2 VR=0 150 L=4mm,TL=45℃ 440 L=4mm,TL≤25℃ 500 junction to ambient air, L=4mm,TL=constant 350 mW RthJA ℃/W Tj ℃ 175 Tstg ℃ -65 to +175 1/3 S-A856 Rev. 1.0, 20-Dec-17 Yangzhou Yangjie Electronic Technology Co., Ltd. www.21yangjie.com PDF
Документация на 1N4148

Microsoft Word - 1N4148-DO35

Дата модификации: 20.12.2017

Размер: 185.6 Кб

3 стр.
