1N4448

DC Components
Диод выпрямительный одиночный на напряжение до 100 В, ток до 150 мА, с падением напряжения 1 В, ёмкостью перехода 4 пФ, производства DC Components (DC)
развернуть ▼ свернуть ▲

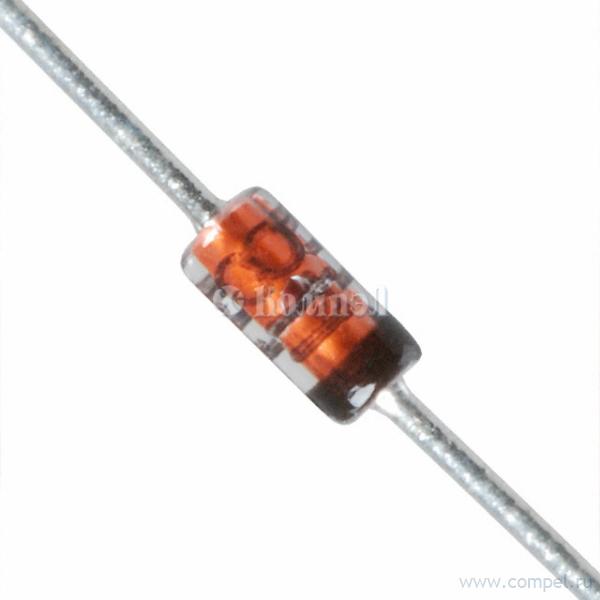

Внешний вид 1N4448

Технические характеристики

показать свернуть
Корпус DO35
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Время обратного восстановления диодов
Емкость перехода
Рабочая температура
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 27

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= 1N4148WT (ANBON)


1N4148WT (ONS-FAIR) 		SOD-523 — — — —
P= 1N4448WS (YJ)

SOD323 в ленте 3000 шт

 — Rectifier Diode, 1 Phase, 1 Element, 0.25A, 75V V(RRM), Silicon
P= 1N4148WS (ANBON)


1N4148WS SOD-323 T4 (JSCJ)
1N4148WS (DIODES) 		SOD323

 — — — —
P= 1N4448WS (JSCJ)

SOD323 в ленте 3000 шт

 — — — Rectifier Diode, 1 Phase, 1 Element, 0.25A, 75V V(RRM), Silicon
P= LMDL914T1G (LRC)

SOD323 — — — — Rectifier Diode, 1 Phase, 1 Element, 0.2A, 100V V(RRM), Silicon
P= 1N4448WS (SHIKUES)

SOD323 в ленте 15 шт

 — — — — — —
P= 1N4448WT (SHIKUES)


1N4448WT (ONS-FAIR) 		SOD-523 — — — — — —
P= L1SS400T1G (LRC)

SOD-523 3000 шт

 — — — — Rectifier Diode, 1 Phase, 1 Element, 0.1A, 90V V(RRM), Silicon
P= 1N4148WT (SHIKUES)


1N4148WT (ONS-FAIR) 		SOD-523 — — — — — —
P= 1N4148WT (YJ)


1N4148WT (ONS-FAIR) 		SOD-523 в ленте 8000 шт Rectifier Diode, 1 Phase, 1 Element, 0.15A, 100V V(RRM), Silicon
P= 1N4448X (JSCJ)

SOD-523 в ленте 8000 шт — —
P= L1SS400BST5G (LRC)

SOD882

 — — — —
P= 1N4148WSQ (YJ)

SOD323

P= MMDL914 (JSCJ)

SOD323 в коробках 3000 шт

 — —
P= 1N4148WS (SHIKUES)


1N4148WS SOD-323 T4 (JSCJ)
1N4148WS (DIODES) 		SOD323 550 шт

 — — — — — —
P= 1N4148WS (JSCJ)


1N4148WS SOD-323 T4 (JSCJ)
1N4148WS (DIODES) 		SOD323 в ленте 3000 шт

 — — — Rectifier Diode, 1 Phase, 1 Element, 0.15A, 100V V(RRM), Silicon
P= 1N4148WS (YJ)


1N4148WS SOD-323 T4 (JSCJ)
1N4148WS (DIODES) 		SOD323 в ленте 3000 шт

 — Rectifier Diode, 1 Phase, 1 Element, 0.15A, 100V V(RRM), Silicon
P= BAS316Q (YJ)

SOD323

P= LMDL6050T1G (LRC)

SOD323

 — — — —
P= MMDL914T1G (JSMICRO)

—

 — — — — — — — — — — —
P= BAS316 (YJ)

SOD323 в ленте 3000 шт

 — — Rectifier Diode, 1 Phase, 1 Element, 0.25A, 100V V(RRM), Silicon
P= LBAS316T1G (LRC)

SOD323 — — — — — Rectifier Diode, 1 Phase, 1 Element, 0.25A, 100V V(RRM), Silicon
A- 1N4148 R0G (TSC)

DO35 10000 шт — —
A- 1N4148 (YJ)


1N4148 (DIODES) 		DO35 3000 шт

 Rectifier Diode, 1 Phase, 1 Element, 0.15A, 100V V(RRM), Silicon, DO-35
A- 1N4148 A0G (TSC)

DO35 5000 шт — —
A- BAV19 T/B (DC)

DO35 в коробках 5000 шт

 —
A- 1N4148 (HOTTECH)


1N4148 (DIODES) 		— в ленте 5000 шт

 — — — — — —

Файлы 1

показать свернуть
1N914 DC COMPONENTS CO., LTD. R THRU RECTIFIER SPECIALISTS 1N 4148 1N 4454 TECHNICAL SPECIFICATIONS OF HIGH SPEED SWITCHING DIODES VOLTAGE RANGE -50 to 100 Volts CURRENT - 0.075 to 0.2 Ampere FEATURES * * * * * Silicon epitaxial planar diodes Low power loss, high efficiency Low leakage Low forward voltage High speed switching DO-34 / DO-35 * High current capability * High reliability MECHANICAL DATA * * * * * Case: Glass sealed case Lead: MIL-STD-202E, Method 208 guaranteed Polarity: Color band denotes cathode end Mounting position: Any Weight: 0.13 gram 0.52Ø 25.0MIN L 2.0MAX 25.0MIN DO-34 DO-35 MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS L: Ratings at 25 o C ambient temperature unless otherwise specified. 2.9 MAX 4.2 MAX Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%. Dimensions in millimeters SYMBOL Maximum Recurrent Peak Reverse Voltage Maximum Average Rectified Current Maximum Power Dissipation Tamb=25oC Maximum Forward Voltage 1N914 1N4148 1N4150 1N4151 1N4154 1N4448 1N4454 100 100 50 75 35 100 75 V Io 75 150 200 150 150 150 150 mA 500 500 500 500 500 500 Ptot 250 VF 1.0/10 1.0/10 1.0/200 1.0/50 5000/75 5000/75 100/50 50/50 V/mA 100/25 5000/75 100/10 nA/V IR Maximum Reverse Recovery Time trr Typical Junction Capacitance CJ 4.0 TJ,TSTG -65 to + 200 4.0 4.0 4.0 mW 1.0/30 1.0/100 1.0/10 Maximum Reverse Current Operating and Storage Temperature Range UNITS VRRM 2.0 2.0 4.0 4.0 nS pF o C NOTE: 1-1N914A, 1N914B IS SAME AS 1N914, EXCEPT DIFFERENT IN FORWARD VOLTAGE: 1N914A-1.0/20 V/mA 1N914B-1.0/100 V/mA 2.Suffix "M" stands for "DO-34" package.(e.g.:1N4148M) 98 NEXT BACK NEXT EXIT BACK PDF
Документация на 1N4148 T/B

Дата модификации: 01.12.2023

Размер: 299.1 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
