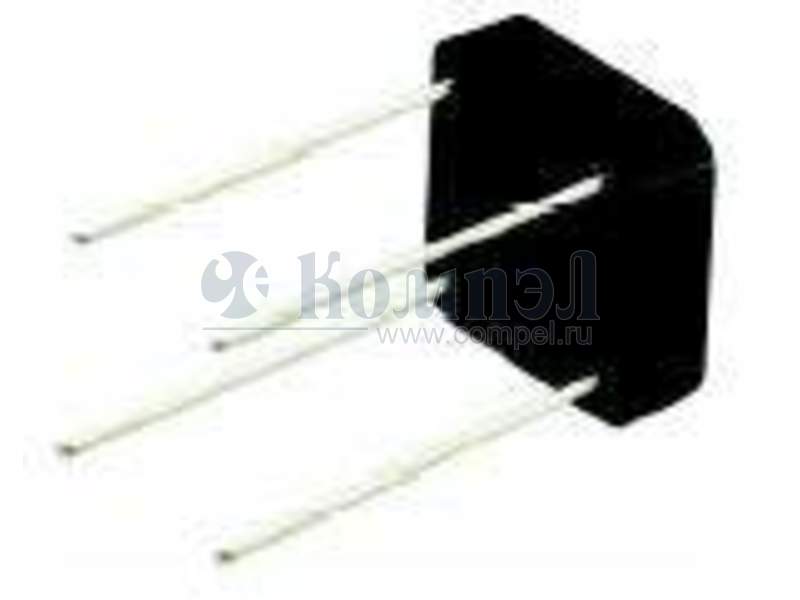

KBPC610

SUNCOYJ
KBPC6005 THRU KBPC610 Bridge Rectifiers Features ● UL recognition, file #E230084 ● Suitable for printed circuit board or chassis mounting ● Compact construction ● High surge current capability ● Solder dip 275 °C max. 7s, per JESD 22-B106 ‐ ~ Typical Applications The KBPC series of single phase rectifier bridge consists of four silicon junctions connected as a full bridge. These devices are ...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Корпус KBPC
Конфигурация соединения диодов
Максимальное обратное напряжение диода
Прямое падение напряжения
Прямой ток диода (средн)
Примечание Bridge Rectifier Diode, 6A, 1000V V(RRM), Silicon
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Схема Uобр Uпрям Iпрям Примечание T раб Карточка
товара
P= KBPC610 (DC)

KBPC в коробках 200 шт Мостовой диодный выпрямитель - [BR-6]; Схема: 4Мост; Uобр: 1 кВ; Uпрям: 1 В; Iпрям: 6 А — —
P= GBPC610 (DC)

KBPC в коробках 200 шт

 — — — — — —

Файлы 1

показать свернуть
KBPC6005 THRU KBPC610 Bridge Rectifiers Features ● UL recognition, file #E230084 ● Suitable for printed circuit board or chassis mounting ● Compact construction ● High surge current capability ● Solder dip 275 °C max. 7s, per JESD 22-B106 ‐ ~ Typical Applications The KBPC series of single phase rectifier bridge consists of four silicon junctions connected as a full bridge. These devices are intended for general use in industrial and consumer equipment. ~ - ~ + Mechanical Date ● Package: KBPC6 Molding compound meets UL 94 V-0 flammability rating, RoHS-compliant ● Terminals: Tin plated leads, solderable per J-STD-002 and JESD22-B102 ● Polarity: As marked on body ~ + ■ Maximum Ratings (Ta=25℃ Unless otherwise specified) SYMBOL UNIT KBPC6005 KBPC601 KBPC602 KBPC604 KBPC606 KBPC608 KBPC610 PARAMETER KBPC6005 KBPC601 Device marking code KBPC602 KBPC604 VRRM V IO A 6.0 IFSM A 150 I2t AS 93 Storage Temperature Tstg ℃ -55 ~+150 Junction Temperature Tj ℃ -55 ~+150 Repetitive Peak Reverse Voltage Average Rectified Output Current @60Hz sine wave, R-load, Ta=40℃ Surge(Non-repetitive)Forward Current @60Hz Half- sine Wave, 1 cycle, Ta=25℃ Current Squared Time @1ms≤t≤8.3ms Tj=25℃, Rating of per diode 50 100 200 400 2 KBPC606 KBPC608 KBPC610 600 800 1000 KBPC6 08 KBPC6 10 ■ Electrical Characteristics (Ta=25℃ Unless otherwise specified) PARAMETER SYMBOL UNIT TEST CONDITIONS KBPC6 005 KBPC6 01 KBPC6 02 KBPC6 04 Maximum instantaneous forward voltage drop per diode VFM V IFM=3A 1.1 Maximum DC reverse current at rated DC blocking voltage per diode IRRM μA VRM=VRRM 10 KBPC6 06 ■ Thermal Characteristics (Ta=25℃ Unless otherwise specified) PARAMETER Thermal Resistance Between junction and ambient SYMBOL RθJ-A UNIT KBPC6005 KBPC601 KBPC602 KBPC604 KBPC606 KBPC608 KBPC610 25 ℃/W 1/4 S-C049 Rev.2.1,28-Apr-14 Yangzhou Yangjie Electronic Technology Co., Ltd. www.21yangjie.com PDF
Документация на KBPC6005

Microsoft Word - KBPC6005 THRU KBPC610.doc

Дата модификации: 17.03.2018

Размер: 183.4 Кб

4 стр.
