Диоды и диодные мосты SUNCOYJ – рациональный выбор для любых приложений
23 марта 2023
Константин Кузьминов (г. Заполярный)
Китайская компания SUNCOYJ занимается полным циклом производства полупроводников. Ее продукция отличается широким разнообразием и при этом соответствует мировым стандартам. Выпрямительные и сигнальные диоды, диоды Шоттки, быстрые и ультрабыстрые диоды и диодные мосты SUNCOYJ не только отличаются высоким качеством, но и имеют широкий выбор корпусов, благодаря которому можно подобрать модель практически под любую задачу.
Компания SUNCOYJ основана в 2000 году в регионе Янчжоу (КНР). Сегодня она является одним из ведущих производителей полупроводниковой продукции в Китае и имеет собственную полную вертикаль производства: проектирование, изготовление, корпусирование, тестирование полупроводниковых компонентов, их продажу и обслуживание на рынке. Ассортимент полупроводниковой продукции SUNCOYJ довольно широк, в нем есть интегральные схемы, транзисторы (MOSFET, IGBT), тиристоры, защитные компоненты (TVS, ESD) и большой спектр диодов различного назначения.
Выпрямительные и сигнальные диоды общего назначения
SUNCOYJ предлагает более 20 серий выпрямительных и сигнальных диодов (таблица 1) в диапазонах напряжений 50…2200 В и средних токах 0,075…120 A. Широкий ряд типоразмеров корпусов для выводного и поверхностного монтажа, включая варианты с несколькими диодами в одном корпусе, c различной внутренней компоновкой (рисунок 1) позволяет выбрать оптимальный диод с удобной топологией и эффективным рассеиванием тепла. Большинство диодов работоспособно при температурах кристалла в диапазоне -55…150°C, серия G1xQ имеет расширенный температурный диапазон до 175°C. Диоды, в конце маркировки которых стоит символ «Q», соответствуют автомобильной квалификации AEQ-100/101, это правило распространяется на все типы диодов компании SUNCOYJ. Однако встречаются и исключения, например, HS1Q, где «Q» обозначает напряжение 1200 В.

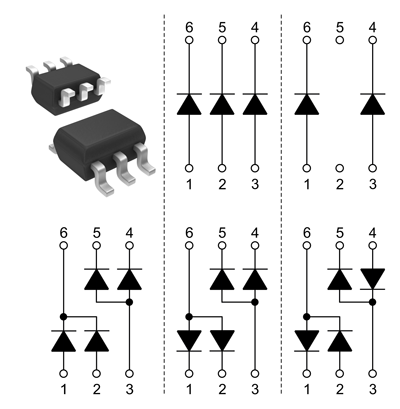

Рис. 1. Варианты компоновки диодов в корпусе SOT-363
Таблица 1. Выпрямительные и сигнальные диоды SUNCOYJ
| Наименование | Максимальное обратное напряжение, В | Максимальный средний ток, А | Корпус |
|---|---|---|---|
| 10Axxx | 50…1000 | 10 | R-6 |
| 1Nxxxx | 50…1600 | 0,15…3 | DO-204AL; DO-204AC; DO-201AD; SOD-123; SOD-323; SOD-523; DFN1006-2L |
| 1SSxxx | 80 | 0,1; 0,15 | SOD-323; SOD-523 |
| BASxxx | 75…300 | 0,075…0,250 | SOT-23; SOT-363*; SOT-523; SOT-563*; SOD-123; SOD-323; SOD-523; DFN1006-2L |
| BAVxxxx | 75…250 | 0,075…0,215 | SOT-23*; SOT-323*; SOT-523*; SOD-123; SOD-323 |
| BAWxxx | 75; 100 | 0,15; 0,2 | SOT-23*; SOT-323* |
| BYxxxx | 200…1300 | 1; 3 | DO-201AD |
| DAxxxx | 80 | 0,1 | SOT-23*; SOT-323*; SOT-523* |
| Emxxxx | 1600; 1800; 2000 | 0,5; 1; 2 | DO-204AL; SMA; SMA-W |
| Fxxx | 800; 1000 | 1; 1,5; 2; 3 | SOD-123FL; SOD-123HE; SMAF |
| FRxxxG | DO-204AL; DO-204AC; DO-201AD | ||
| Gxxx | 50…1000 | 1; 1,5; 2; 3 | SOD-123FL; SMAF |
| GPxxxx | 1500; 2200 | 15; 120 | TO-220AC; TO-264P |
| GRxx | 800; 1000 | 1; 2; 3; 5 | SMA; SMB; SMBF; SMC |
| GSxxxx | 50…1600 | 1…10 | |
| Mxx | 50…1000 | 1 | SMA; SMAF |
| MMBDxxxx | 80; 100 | 0,15; 0,2 | SOT-23; SOT-23*; SOT-363*; SOT-563* |
| MMSD4148 | 100 | 0,2 | SOD-123 |
| P6Axxx | 50…1000 | 6 | R-6 |
| PTL13C48 | 100 | 0,15 | SOT-363 |
| RL2xxG | 50…1200 | 2,5 | DO-204AC |
| RS1x | 800; 1000 | 1 | SMA |
| Автомобильные серии (AEQ-100/101) | |||
| 1NxxxxQ | 75; 100 | 0,15; 0,25 | SOD-123; SOD-323; SOD-523 |
| 1SS355Q | 80 | 0,15 | SOD-323 |
| BASxxxQ | 75…250 | 0,15…0,30 | SOT-23; SOD-123; SOD-323; SOD-523 |
| BAVxxxxQ | 100…250 | 0,125…0,225 | SOT-23*; SOT-323*; SOD-123; SOD-323 |
| BAWxxxQ | 75; 100 | 0,15; 0,2 | SOT-23*; SOT-323* |
| G1xQ | 50…1000 | 1 | SOD-123FL |
| GSxxxQ | 1…10 | SMA; SMB; SMC | |
| MMBD4148Q | 100 | 0,2 | SOT-23 |
* – Варианты с несколькими диодами в одном корпусе.
Диоды Шоттки
Малое падение напряжения и высокое быстродействие позволяют диодам Шоттки эффективно работать во множестве применений, таких как защита сигнальных цепей, преобразователи напряжения и тока и прочие приложения, где важны малые коммутационные потери и способность работать в высокочастотных цепях. Компания SUNCOYJ производит серии диодов Шоттки (таблица 2) в диапазонах напряжений 20…300 В и токов 0,015…40 А в различных вариантах корпусов, включая плоские (Flat) варианты SMAF и SMBF толщиной всего 1,05…1,55 мм (рисунок 2). Диапазон рабочих температур кристалла варьируется от -40…125°C до -55…175°C.

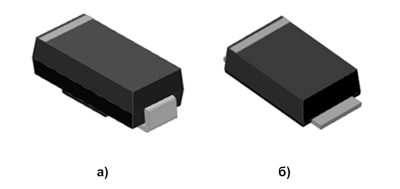

Рис. 2. Соотношение высоты корпусов типоразмеров SMA (а) и SMAF (б)
Таблица 2. Диоды Шоттки производства SUNCOYJ
| Наименование | Максимальное обратное напряжение, В | Максимальный средний ток, А | Максимальное падение напряжения при t=25°C и максимальном токе, В | Корпус |
|---|---|---|---|---|
| 1N58xx | 20; 30; 40 | 1; 3 | 0,45…0,60 | DO-204AL; DO-201AD |
| 1SS357 | 40 | 0,1 | 0,60 | SOD-323 |
| Bxxxx | 20; 30; 40 | 0,5; 1 | 0,45…0,60 | SOD-123; SOD-323 |
| BAS40xx BAS70xx |
40; 70 | 0,07; 0,2 | 0,38…1,00 | SOT-23; SOT-23*; SOT-323; SOT-323*; SOT-363*; SOT-523; SOT-523*; SOD-123; SOD-323; SOD-523; DFN1006-2L |
| BATxxx | 30; 40; 100 | 0,15; 0,2 | 0,40…0,10 | SOT-23; SOT-23*; SOT-323; SOT-323*; SOT-363*; SOT-523; SOT-523*; SOD-123; SOD-323 |
| DS521-30L2 | 30 | 0,1 | 0,35 | DFN-1006 |
| FMxx | 40; 60; 100 | 1; 2 | 0,55…0,85 | SOD-323FL |
| MBRxxxxx | 20…300 | 0,5; 1; 10; 20; 30; 40 | 0,390…0,975 | SOD-123; SOD-323; TO-252*; TO-220AB*; ITO-220AB*; TO-247AD*; TO-263*; PDFN5060 |
| RBxxxxx | 25; 30; 40 | 0,03; 0,1; 0,2; 0,5 | 0,37…0,60 | SOT-23; SOT-23*; SOD-323; SOD-523; DFN0603-2L; DFN-1006 |
| Sxxx | 20…200 | 1; 2; 3; 5 | 0,45…0,90 | SOD-123FL; SOD-123HE; SMAF |
| SBT0540C | 40 | 0,5 | 0,50 | SOT-23* |
| SDxxxxx | 20…60 | 0,015; 0,07; 0,35 | 0,39…1,00 | SOD-123; SOD-323; SOD-523 |
| SLxxx | 40; 45; 60; 100 | 1; 2; 3; 5 | 0,45…0,75 | SOD-123FL; SMAF |
| SRxxxx | 20…200 | 1…10 | 0,44…0,85 | DO-201AD; DO-204AL; DO-204AC |
| SSxxxx | 1…20 | 0,45…0,95 | SMA; SMB; SMC; SMBF | |
| SSxUxxx | 45; 60; 80; 100 | 5…20 | 0,48…0,65 | TO-277 |
| SSLxxx | 40; 45; 60; 100 | 1; 2; 3; 5 | 0,45…0,75 | SMA; SMB; SMC; SMBF |
| Автомобильные серии (AEQ-100/101) | ||||
| B05xxxQ B581xxxQ |
20; 30; 40 | 0,5; 1 | 0,45…0,60 | SOD-123; SOD-323 |
| BAS40xxQ BAS70xxQ |
40; 70 | 0,07; 0,12; 0,2 | 0,37…1,00 | SOT-23; SOT-23*; SOT-323; SOT-323* |
| BAT46xxQ BAT54xxQ |
30; 100 | 0,15; 0,2 | 1,00 | SOT-23; SOT-23*; SOT-323; SOT-323*; SOD-123 |
| RBxxxxQ | 30; 40 | 0,03; 0,2; 0,5 | 0,37…0,59 | SOD-323; SOD-523 |
| SDxxxxxQ | 20…60 | 0,07; 0,35 | 0,39…0,60 | SOD-123; SOD-323 |
| MBRxxxxQ | 45; 200 | 10; 20; 30 | 0,58…0,90 | TO-252*; TO-263* |
| SxxxQ | 20…200 | 1; 2 | 0,50…0,90 | SOD-123FL |
| SSxxUxxxPQ | 45…200 | 5; 10; 15 | 0,64…0,95 | TO-277 |
| SSxxQ | 20…200 | 1; 2; 3; 5; 8 | 0,50…0,90 | SMA; SMB; SMC |
* – Варианты с несколькими диодами в одном корпусе.
Быстрые и ультрабыстрые диоды
Высокочастотные цепи источников питания, инверторов, преобразователей, защитные цепи драйверов транзисторов требуют применения диодов с малым временем восстановления и способностью выдерживать значительный импульсный ток. В таблице 3 перечислены некоторые серии быстрых и ультрабыстрых (Fast и Ultra-fast) диодов производства SUNCOYJ, которые рассчитаны на работу в диапазонах напряжений 50…1200В и токов 1…75 А при температурах кристалла в диапазоне -55…155°C (некоторые диоды серии MURxxxx – при температурах -55…175°C).
Таблица 3. Быстрые и ультрабыстрые диоды SUNCOYJ
| Наименование | Максимальное обратное напряжение, В | Максимальный средний ток, А | Время восстановления, нс | Корпус |
|---|---|---|---|---|
| Быстрые | ||||
| 1N493xG | 50…1000 | 1 | 150 | DO-204AL |
| Fxxx | 1; 1,5; 2; 3 | 150; 250 | SOD-123FL; SOD-123HE; SMAF | |
| FRxxxG | 1…6 | DO-204AL; DO-204AC; DO-201AD; R-6 | ||
| GRxx | 1; 2; 3; 5 | SMA; SMB; SMBF; SMC | ||
| RS1x | 1 | SMA | ||
| Ультрабыстрые | ||||
| Exx | 50…800 | 1; 2 | 35 | SOD-123FL; SOD-123HE; SMAF |
| ESxx | 1; 2; 3; 5 | SMA; SMC; SMB; SMBF | ||
| Hxxxx | 50…1000 | 1; 2 | 50; 75 | SOD-123FL; SOD-123HE; SMAF |
| HERxxxG | 1…6 | DO-204AL; DO-204AC; DO-201AD; R-6 | ||
| HSxxx | 50…1200 | 1; 2; 3; 5 | SMA; SMC; SMB; SMBF | |
| MURxxxx | 200…1200 | 1…75 | 25…75 | DO-204AL; DO-204AC; DO-201AD; TO-252; TO-252*; TO-220AC; TO-220AB; TO-220AB*; ITO-220AC; ITO-220AB; ITO-220AB*; TO-247AB; TO-247AB*; TO-247AC |
| MUR5xU60 | 600 | 5 | 50 | TO-277 |
| MURBxxxx | 200; 400; 600; 1200 | 5…30 | 35; 50; 70 | TO-263; TO-263* |
| MURF360B | 600 | 3 | 50 | SMB |
| MURLxxxx | 600 | 8; 10; 15; 30; 60 | 75 | TO-252; TO-220AC; ITO-220AC; TO-247AC |
| MURSxxxx | 200; 400; 600; 800 | 1…8 | 14; 25; 35; 50; 75 | SMA; SMC; SMB; SMBF; TO-252; TO-220AC; ITO-220AC |
| SFxxG | 50…800 | 1…6 | 35 | DO-204AL; DO-204AC; DO-201AD; R-6 |
| Uxx | 50…600 | 1; 2; 3 | 25; 35 | SOD-123FL; SMAF |
| UGxxx | SMA; SMB; SMBF | |||
| USxx | 50…1000 | 1 | 50; 75 | SMA |
| Ультрабыстрые для автотранспорта (AEQ-100/101) | ||||
| ESxxxQ | 50…600 | 1; 2; 3 | 35 | SMA; SMB; SMC |
| ExxQ | 1 | SOD-123FL | ||
| H1MQ | 1000 | 1 | 75 | |
| HSxxxQ | 1; 2 | SMA | ||
| UGxxQ | 50; 100; 150; 200 | 1; 2 | 25 | SMA; SMB |
| U1xQ | 1 | SOD-123FL | ||
* – Варианты с несколькими диодами в одном корпусе.
Диодные мосты
Преобразование переменного тока в постоянный – основная задача диодного моста, встречающегося практически везде, где требуется работа электронного оборудования от сетей переменного тока. Компания SUNCOYJ предлагает однофазные и трехфазные диодные мосты (таблица 4), работающие в диапазонах напряжений 20…1600 В и токов 0,8…50 А. Широкий ряд корпусов позволяет выбрать оптимальную модель с учетом монтажа (сквозного или поверхностного на плату), с отверстием для крепления на панель или к радиатору и ножевыми контактами (рисунок 3). Рабочие температуры находятся в диапазоне -55…125(150)°C.

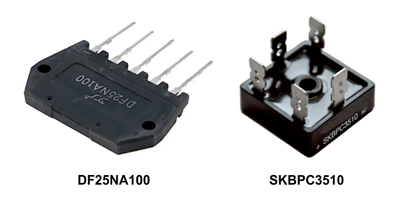

Рис. 3. Варианты корпусов трехфазных диодных мостов SUNCOYJ
Таблица 4. Диодные мосты SUNCOYJ
| Наименование | Максимальное обратное напряжение, В | Максимальный средний ток, А | Корпус |
|---|---|---|---|
| Однофазные | |||
| ABSxxxx | 200…1000 | 1; 1,5; 2 | ABS |
| ABSKxxxC | 20…100 | 1; 2 | |
| EABS6 | 600 | 1 | |
| HABSxxxx | 600; 800; 1000 | 1; 1,5 | |
| RABSxxxx | 1000 | 1; 1,5; 2 | |
| BRxxxx | 50…1000 | 15; 25; 35; 50 | BR*; BR-W; BR-L |
| DxxJAxx | 6…35 | JA | |
| DxxJBxx | 4…15 | JB | |
| DxUBxxx | 2…8 | D3K | |
| RDxUBxxx | 800; 1000 | 4; 8 | |
| DBxxxx | 50…1000 | 1; 1,5; 2 | DВ; DВS; DBL; DBLS |
| GBJxxxx | 50…1600 | 2…50 | 2KBJ; 6KBJ |
| HGBJ5006 | 600 | 50 | 6KBJ |
| GBPxxx | 50…1000 | 2; 3; 4 | GBP |
| RGBP410 | 1000 | 4 | |
| GBPCxxxx | 50…1000 | 15; 25; 35; 50 | GBPC*; GBPC-W |
| GBUxxxx | 4…35 | GBU | |
| RGBU1010 | 1000 | 4; 10 | |
| EGBUxxxx | 600 | 6; 8; 10; 20 | |
| HDxxx HMBxxx |
100…1000 | 0,8 | MBS; MBLS |
| MBxxx | 0,8; 1 | ||
| MBLSKxxx | 40…100 | 1; 2 | |
| RMBxxx | 200…1000 | 0,8 | |
| KBJxxxx | 50…1000 | 4…20 | 4KBJ |
| KBLxxx | 4; 6 | KBL | |
| KBPxxx | 2; 3 | KBP | |
| KBPCxxx | 2…50 | KBPC*; KBPC-W; KBPC1; KBPC6; KBPC8 | |
| KBUxxxx | 4…25 | KBU | |
| PBxxxx | 50…1600 | 25; 35; 50 | PB |
| S25VBxxx S35VBxxx |
1000…1200 | 25; 35 | S25VB* |
| S50VBxxxDT | 800…1600 | 50 | S50VB-DT* |
| YBSxxxx | 50…1000 | 2; 2,2; 3 | YBS |
| RYBSxxxx | 1000 | 2; 3 | |
| YBSMxxxx | 50…1000 | 4; 6; 8 | YBS3 |
| RYBSMxxxx | 1000 | ||
| YBSN100xx | 50…1000 | 10 | YBS6 |
| Трехфазные | |||
| DFxxNAxxx | 800; 1000; 1600 | 25; 35 | TSB-5 |
| MDS35-x | 400…1600 | 35 | MDS35* |
| MTxxxx | 15; 25; 35; 50 | MT-A*; MT-M* | |
| SKBPCxxxx | SKBPC* | ||
* – Корпуса с отверстием для крепления на панель или к радиатору и ножевыми контактами.
Производство компании SUNCOYJ прошло сертификацию по ISO9001, ISO14001 и TS16949, а также QC080000 и AEO. Собственные исследовательский отдел и полный цикл производства позволяют компании постоянно расширять без того немалый ряд продукции, качество которой успешно конкурирует с мировыми брендами.
Узнать подробнее о продукции SUNCOYJ можно в нашем каталоге.
Компания SUNCOYJ – крупнейший IDM-производитель (т.е. компания полного цикла) Китая, ведущий в стране изготовитель дискретных силовых полупроводников.
Компания основана в 2000 году в городе Янчжоу, провинция Цзяньсу. Первыми изделиями, с которыми компания вышла на рынок полупроводников, стали силовые диоды и мостовые выпрямители. Неуклонно расширяя и технологически совершенствуя производство, компания объединила под своим крылом все его стадии – от производства кремниевых пластин до изготовлени ...читать далее
