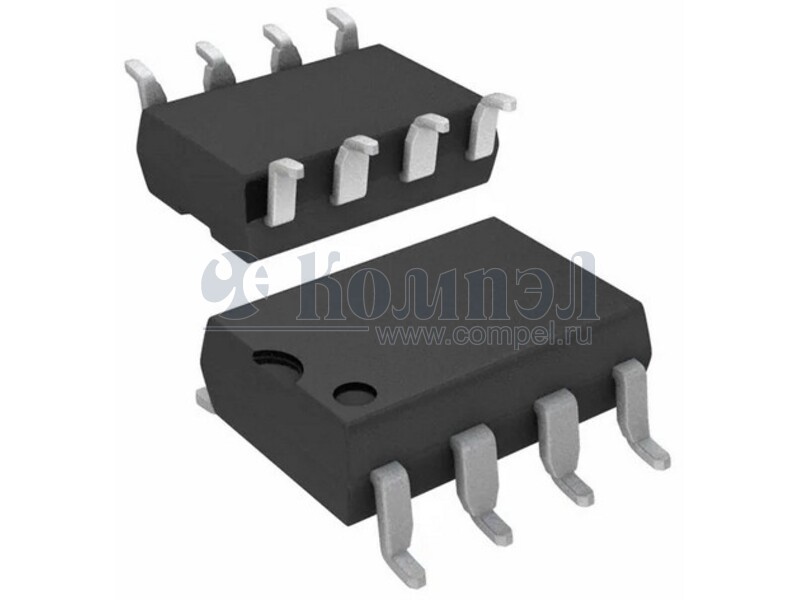

6N137S

UMW
UMW R UMW 6N137 High Speed 10MBit/s Logic Gate Optocouplers Description The UMW 6N137 optocoupler consists of a 850 nm AlGaAS LED, optically coupled to a very high speed integrated photo-detector logic gate withastrobable output. This output features an open collector, thereby permitting wired OR outputs. The coupled parameters are guaranteed over the temperature range of -40°C to +85°C. A m...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Корпус SOP-8
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Выход Каналов U вых I вых U изол. t вкл t выкл T раб CTR Примечания Карточка
товара
P= 6N137S[TA] (EVL)

SMD8 в ленте 1000 шт Оптопара - [DIP8#300 SMD] — — — Logic IC Output Optocoupler, 1-Channel, 1-Element, 5000V Isolation, 10MBps
P= 6N137S (LIT)


6N137S (ONS-FAIR) 		DIP8SMD 1 шт

 — Logic IC Output Optocoupler, 1-Channel, 1-Element, 5000V Isolation
P= 6N137S-TA1-L (LIT)

— в ленте 100 шт

 — Logic IC Output Optocoupler, 1-Channel, 1-Element, 5000V Isolation
P= 6N137S-L (LIT)

— в линейках 50 шт

 — Logic IC Output Optocoupler, 1-Channel, 1-Element, 5000V Isolation
P= 6N137S-TA1 (LIT)

DIP8SMD 620 шт

 — Logic IC Output Optocoupler, 1-Channel, 1-Element, 5000V Isolation

Файлы 1

показать свернуть
UMW R UMW 6N137 High Speed 10MBit/s Logic Gate Optocouplers Description The UMW 6N137 optocoupler consists of a 850 nm AlGaAS LED, optically coupled to a very high speed integrated photo-detector logic gate withastrobable output. This output features an open collector, thereby permitting wired OR outputs. The coupled parameters are guaranteed over the temperature range of -40°C to +85°C. A maximum input signal of 5mA will provide a minimum output sink current of 13mA (fan out of 8). An internal noise shield provides superior common mode rejection of typically 10kV/µs. The UMW 6N137 has a minimum CMR of 5kV/µs. Features         Very high speed – 10 MBit/s Superior CMR – 10 kV/µs Double working voltage-480V Fan-out of 8 over -40°C to +85°C Logic gate output Strobable output Wired OR-open collector UL approved: UL1577, file No. E492440 Applications        Ground loop elimination LSTTL to TTL, LSTTL or 5-volt CMOS Line receiver, data transmission Data multiplexing Switching power supplies Pulse transformer replacement Computer-peripheral interface Package Outlines Schematics www.umw-ic.com 1 友台半导体有限公司 PDF
Документация на 6N137S

Дата модификации: 22.08.2022

Размер: 915 Кб

10 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
