SHP-10K – 10 кВт высоковольтные цифровые ИП от MEAN WELL для централизованного питания

20 марта 2023

телекоммуникацииуправление питаниемавтоматизацияответственные применениялабораторные приборыуниверсальное применениеMEAN WELLновостьисточники питанияAC-DCПромавтоматикаCANисточник питания для телекомамощные ИПпитание шины

Компания MEAN WELL разработала новую серию мощных цифровых источников питания для высоковольтных зарядных систем, централизованного питания шины и других приложений с максимальной мощностью до 40 кВт (при параллельном соединении до 4-х штук). Это серия SHP-10K мощностью 10 кВт с КПД до 97% и трехфазным входом. Серия состоит из четырех моделей с выходным постоянным напряжением 55, 115, 230, 380 В с возможностью подстройки в широких пределах (см. таблицу №1).

ИП имеют возможность контроля и управления по протоколу CANBus и, опционально, по PMBus и MODBus. Кроме того, имеются отдельные выходы сигналов мониторинга перегрева, DC OK, AC OK, неисправности встроенного вентилятора. Изделия имеют функцию программирования выходных параметров (напряжения и тока ограничения) внешним напряжением  1…5 В, дистанционное включение-выключение и дополнительный неотключаемый выход 12 В/1 А для внешних схем управления и контроля.

Источники питания работоспособны на полной мощности в диапазоне температуры -30…50ºС, а со снижением выходной мощности – до 70ºС. При этом имеется возможность выбора модели с принудительным воздушным охлаждением или бесшумного варианта – с водяным охлаждением (окончание «L» в обозначении). При этом изделия достаточно компактны – высотой менее 2U – и могут устанавливаться в стандартную 19-дюймовую RACK-стойку.

Продукция предназначена для различных отраслей промышленности, телекоммуникационного оборудования и энергетики. Гарантия на продукцию до 5 лет.

Образцы продукции заказаны на склад, также возможен предзаказ

Если выходная мощность 10 кВт избыточна, можно рассмотреть аналогичные ИП меньшей мощности на 3 кВт – серию CSP-3000 с выходным напряжением 120/250/400 В.

Наименование Выходная мощность, кВт Выходное напряжение (ном), В Выходное напряжение (мин), В Выходное напряжение (макс), В Выходной ток, А Габаритные размеры, мм Особенности
SHP-10K-115 10 115 В 90 138 87 460х211х83,5 CANBUS
SHP-10K-115-MOD 10 115 В 90 138 87 460х211х83,5 MODBUS
SHP-10K-115-PM 10 115 В 90 138 87 460х211х83,5 PMBUS
SHP-10K-115L 10 115 В 90 138 87 460х216х83,5 водяное охлаждение, CANBUS
SHP-10K-230 10 230 В 170 260 46,3 460х211х83,5 CANBUS
SHP-10K-230-MOD 10 230 В 170 260 46,3 460х211х83,5 MODBUS
SHP-10K-230-PM 10 230 В 170 260 46,3 460х211х83,5 PMBUS
SHP-10K-230L 10 230 В 170 260 46,3 460х216х83,5 водяное охлаждение, CANBUS
SHP-10K-380 10 380 В 260 400 30 460х211х83,5 CANBUS
SHP-10K-380-MOD 10 380 В 260 400 30 460х211х83,5 MODBUS
SHP-10K-380-PM 10 380 В 260 400 30 460х211х83,5 PMBUS
SHP-10K-380L 10 380 В 260 400 30 460х216х83,5 водяное охлаждение, CANBUS
SHP-10K-55 7,2 55 В 39 57,6 150 460х211х83,5 CANBUS
SHP-10K-55-MOD 7,2 55 В 39 57,6 150 460х211х83,5 MODBUS
SHP-10K-55-PM 7,2 55 В 39 57,6 150 460х211х83,5 PMBUS
SHP-10K-55L 7,2 55 В 39 57,6 150 460х216х83,5 водяное охлаждение, CANBUS

Особенности:

  • Выходная мощность 10 кВт
  • Выходное напряжение (ном.) 55, 115, 230, 380 В
  • Параллельное соединение до 4 шт
  • Цифровое управление по CANBus, опционально – по PMBus, MODBus
  • Входное напряжение 3х400 В (трехфазное; 340…530 В)
  • КПД до 97%
  • Сигнализация: перегрев, AC OK, DC OK, неисправность вентилятора
  • Дистанционное включение-выключение
  • Программирование и ручная подстройка выходных параметров в широких пределах
  • Дополнительный выход 12 В/1 А
  • Высота <2U
  • Гарантия 5 лет

Применение:

  • Централизованное питание шины
  • Высоковольтные зарядные системы
  • Лазерная обработка материалов
  • Оборудование электролиза
  • Тестовое оборудование
  • Мощные радиопередатчики

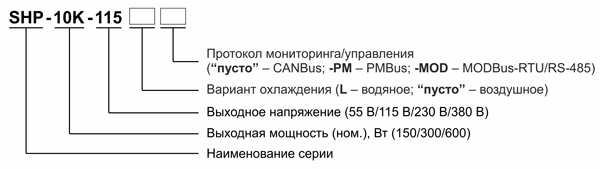

Расшифровка наименования:

•••
