TPAFE5160SI08-QP7R LQFP-64

3PEAK
TPAFE516 16bit, 8-Channel, Simultaneous Sampling ADC with Bipolar inputs Features Description  8 simultaneously sampled inputs  Single 5V analog supply and 1.71 to 5V VDRIVE TPAFE516 is a 16bit, 8-channel simultaneous sampling, successive approximation (SAR) ADC. Each channel has a complete analog front end, as well as an ADC operating at 350 kSPS per channel. The analog front end features...
развернуть ▼ свернуть ▲

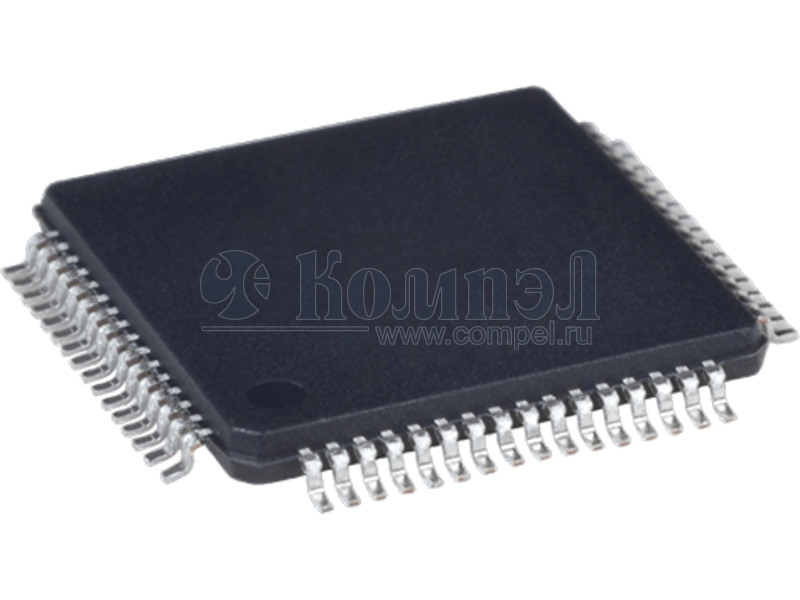

Внешний вид LQFP64

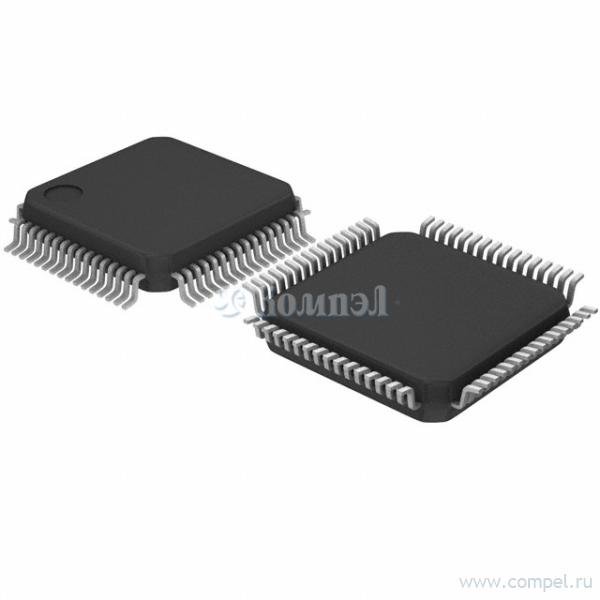

Внешний вид серии TPAFE5160
... корпуса LQFP-64


Технические характеристики

показать свернуть
Корпус LQFP-64
Разрядность АЦП
Кол-во измерительных каналов
Частота преобразования
Тип аналого-цифрового преобразователя
Цифровой интерфейс
Уровень сигнал/шум
Конфигурация источника опорного напряжения
Напряжение внутреннего ИОН
Диапазон питающих напряжений аналоговой части
Диапазон питающих напряжений цифровой части
Диапазон рабочих температур
Примечание 16bit, 8-Channel, Simultaneous Sampling ADC with Bipolar inputs
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
TPAFE516 16bit, 8-Channel, Simultaneous Sampling ADC with Bipolar inputs Features Description  8 simultaneously sampled inputs  Single 5V analog supply and 1.71 to 5V VDRIVE TPAFE516 is a 16bit, 8-channel simultaneous sampling, successive approximation (SAR) ADC. Each channel has a complete analog front end, as well as an ADC operating at 350 kSPS per channel. The analog front end features input clamp, a programmable gain amplifier (PGA) with high input impedance of 1MΩ， low pass filter and ADC input driver.        16bit ADC with 350 kSPS on all channels Bipolar inputs ranges: ±10V, ±5V Analog input clamp protection 1 MΩ analog input impedance On chip reference and buffer On chip oversampling digital filter SPI compatible interface The device features an internal precision reference with buffer to driver the ADC. A digital interface supports serial, parallel and parallel byte communication, which can be used with varies host controllers.  Temperature range: -40℃ to 125℃  Package: LQFP10X10-64 Applications     The TPAFE516 can accept ±10V or ± 5V true bipolar inputs with a single 5V supply. Also the high input impedance allows direct connection to transformers or other sensors without external driver circuits. Power line monitor Power line protection relays Motor control Data acquisition system (DAS) The zero latency conversion with high performance also makes the device suitable for industrial automation and control applications.  Industrial Automation and controls Typical Application Circuit AVDD DVDD B S FRSTDATA STB CO VSTA, CO VSTB RESET 1M AI AI 1P 1G D Clamp PGA Clamp 2nd-Order PF 16-Bit SAR ADC ADC Driver RA GE CS 1M RD SC PAR SER DB 15:0 Digital and Interface DO TA DO TB OS0 OS1 OS2 REFCAPA 1M AI AI 8P 8G D Clamp PGA Clamp 2nd-Order PF ADC Driver 16-Bit SAR ADC REFCAPB 1M 2.5 V REF REFI REFO T REFSE www.3peakic.com.cn 1 / 24 Rev.Pre.4 PDF
Документация на серию TPAFE5160

Дата модификации: 25.07.2022

Размер: 889.3 Кб

24 стр.
