Обновление линейки диодных мостов SUNCOYJ в корпусе GBU: расширение диапазона прямого тока при сохранении размеров

26 июля

управление питаниемSUNCOYJновостьдискретные полупроводникипассивацияДиодный мост

Диодные мосты в корпусе GBU для выводного монтажа широко используются в качестве выпрямителей входных цепей источников питания различного промышленного и бытового оборудования. Исследования рынка показали, что тенденция к увеличению удельной мощности устройств и минимизации потерь предъявляет новые требования к компонентам. Диапазона прямого тока 4…30 А у диодных мостов в корпусе GBU теперь недостаточно.

Компания SUNCOYJ разработала новые варианты мостов в корпусе GBU (рисунок 1), уменьшив потери и расширив диапазон тока до максимального значение 35…50 А. Размер и назначение выводов корпуса остались неизменными, что позволяет производителям легко модернизировать свою продукцию, снижая электропотребление и получая больше выходной мощности без изменения топологии печатной платы, габаритов радиатора и температурных условий работы.

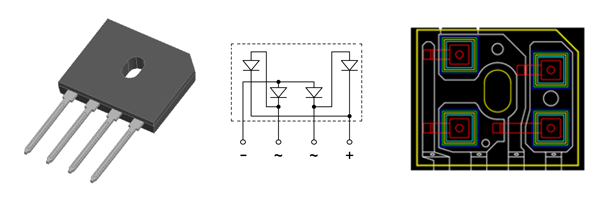

Рис. 1. Внешний вид, внутренняя схема, назначение выводов диодного моста и топология кристаллов в корпусе GBU

Рис. 1. Внешний вид, внутренняя схема, назначение выводов диодного моста и топология кристаллов в корпусе GBU

Особенности новых диодных мостов (таблица 1) производства компании SUNCOYJ:

  • размеры корпуса GBU остались неизменными, диапазон тока 4…30 A расширен до 35…50A;
  • защита чипов трехслойной пассивацией по технологии Photo Glass обеспечивает стабильные высокотемпературные характеристики и надежность;
  • оптимизирована конструкция внутренней структуры, что позволило размещать кристаллы большего размера, минимизировать потери и улучшать характеристики рассеивания тепла.

Таблица 1. Характеристики диодных мостов производства SUNCOYJ

Наименование Повторяющееся импульсное обратное напряжение VRRM, В Средний прямой ток IO, А (без радиатора) Ударный прямой ток IFSM, А Прямое напряжение IF, В
(при IFM, А)
Максимальный постоянный обратный ток IR, мкА Диапазон температур перехода Tj, °C
Tj = 25°C Tj = 125°C
GBU35005A
GBU3510A
50, 100, 200, 400, 600, 800, 1000 35 (4) 450 1,05 (17,5) 5 200 -55…150
GBU50005
GBU5010
50 (4) 500 1,0 (25)
GBUL2506 600 25 (4) 450 0,9 (12,5) 100
GBUL2508 800
•••
