Предохранитель WBSP6030 производства WAYON – быстродействующая полупроводниковая защита по току

23 мая

Компания WAYON выпустила в производство полупроводниковый предохранитель WBSP6030 для защиты по току (рисунок 1). Он представляет собой низкоемкостной одиночный двунаправленный высокоскоростной защитный компонент, построенный с использованием полупроводниковой MOSFET-технологии.

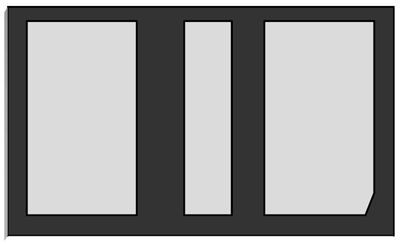

Рис. 1. Внешний вид корпуса WBSP6030

WBSP6030 производит постоянный мониторинг тока в цепи защищаемого устройства и во время импульса перенапряжения или токов короткого замыкания разрывает цепь. Уровень срабатывания по току определяется параметром I_trigger. У WBSP6030 номинальный ток срабатывания составляет 450 мА. При этом быстродействие не превышает 1 мкс! После окончания импульса перенапряжения и возврата тока в пределы номинального значения напряжение на защитном компоненте должно опуститься ниже порогового V_reset (16 В). В этом случае предохранитель возвращается в исходное состояние и продолжает обеспечивать дальнейшую защиту цепи. На рисунке 2 представлена вольт-амперная характеристика срабатывания WBSP6030.

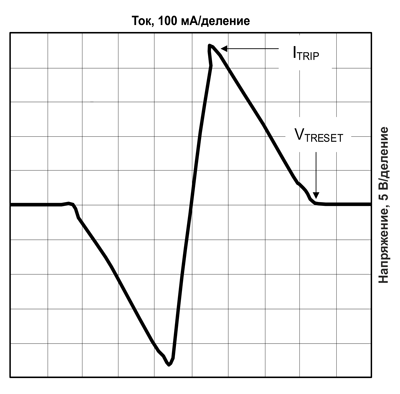

Рис. 2. Вольт-амперная характеристика WBSP6030

Технические особенности и параметры:

• максимальное импульсное напряжение 650 В;
• номинальное длительное напряжение 300 В;
• ток срабатывания 450 мА;
• сопротивление предохранителя 7,6 Ом;
• время срабатывания 1 мкс;
• напряжение перезагрузки 16 В;
• рабочий диапазон температур -55…125⁰С.

Полупроводниковый предохранитель WBSP6030, предназначенный для надежной защитой низковольтных интерфейсов, таких как RS-485, CAN и токовая петля, является полным аналогом семейства TBU-ххх.

Дополнительные материалы

1. Техническая документация на WBSP6030
