Серия выпрямительных диодов 1N4148W

DC Components

Общие характеристики

 Раздел Выпрямительные диоды

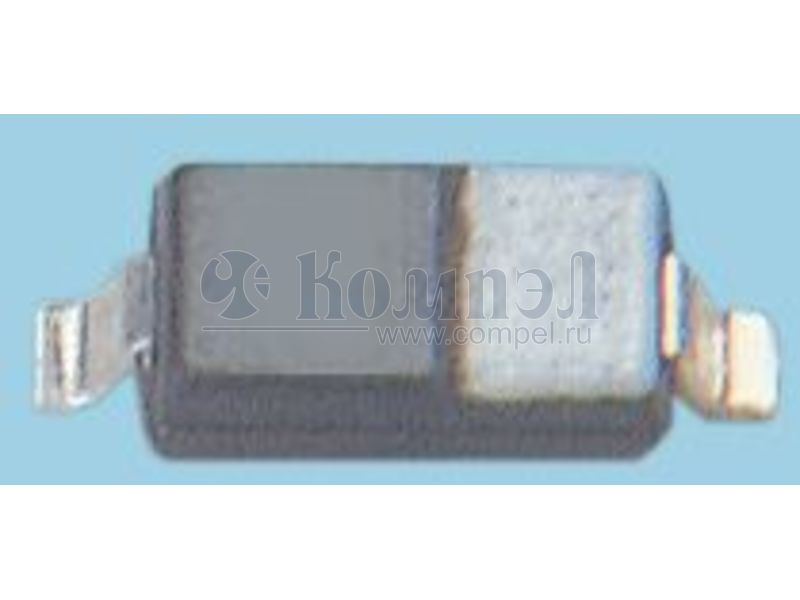

Корпус SOD123
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Время обратного восстановления диодов

Документация на серию 1N4148W

1N4148W THRU 1N4448W DC COMPONENTS CO., LTD. RECTIFIER SPECIALISTS R TECHNICAL SPECIFICATIONS OF SURFACE MOUNT SWITCHING DIODE VOLTAGE RANGE -50 to 100 Volts CURRENT - 0.15 to 0.2 Ampere FEATURES * * * * * * Low power loss, high efficiency Low leakage Low forward voltage drop High speed switching High current capability High reliability SOD-123 .154(3.9) .141(3.6) MECHANICAL DATA .110(2.8) .098(2.5) * Case: Molded plastic * Epoxy: UL 94V-0 rate flame retardant * Terminals: Solder plated, solderable per MIL-STD-202E, Method 208 guaranteed * Mounting position: Any * Weight: 0.008 grams Approx. .028(0.7) .019(0.5) .071(1.8) .055(1.4) .053(1.4) .037(1.0) .008 MAX. (0.2) .005 MAX. (0.12) MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS .016 MIN. (0.4) Ratings at 25 OC ambient temperature unless otherwise specified. Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%. Maximum DC Blocking Voltage Maximum Recurrent Peak Reverse Voltage Maximum Average Rectified Current Peak Forward Surge Current 8.3 ms single half sine-wave superimposed on rated load (JEDEC Method) o Maximum Power Dissipation Tamb=25 C Dimensions in inches and (millimeters) SYMBOL 1N4148W 1N4150W 1N4151W 1N4448W VDC 75 50 50 75 V VRRM 100 50 75 100 V Io 150 200 150 150 mA IFSM 2.0 4.0 A 0.5 Ptot 410 Maximum Forward Voltage VF 1.0 / 50mA 1.0 / 200mA Maximum Reverse Current at Rated DC Blocking Voltage @ TA=25oC IR 2.5 0.1 UNITS mW 1.0 / 10mA 0.72 / 5mA 1.0 / 100mA V 0.05 2.5 µA Maximum Reverse Recovery Time(Note 1) trr 4.0 2.0 4.0 ns Typical Junction Capacitance(Note 2) CJ 4.0 2.0 4.0 pF Operating and Storage Temperature Range Note: 1. Test conditions: I F=I R=10mA, R L=100Ω, measured at I R=1mA 2. Measured at 1MHz and V R =0 TJ,TSTG -55 to + 125 o C PDF
Документация на серию 1N4148W

Дата модификации: 16.08.2004

Размер: 87.3 Кб

2 стр.

    Товары серии 1N4148W

    Наименование i Упаковка
    1N4148W (DC)


    1N4148W (DIODES)     		в ленте 3000 шт
