Серия AC-DC сетевых преобразователей RT-125

MEAN WELL

Общие характеристики

 Раздел AC-DC сетевые преобразователи
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции выход-земля
Применение

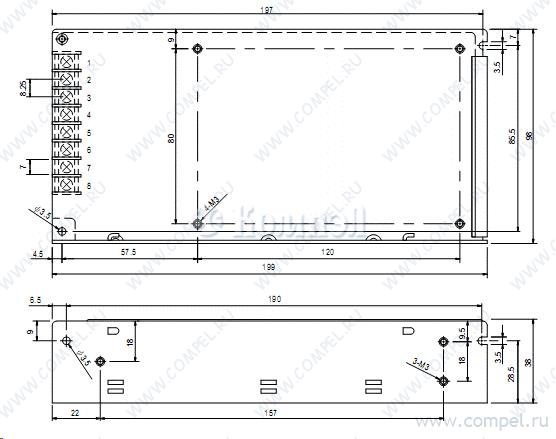

Размер 199×98×38 мм
Рабочая температура
Шум

Документация на серию RT-125

R T- 1 2 5 125W Triple Output Switching Power Supply series User’s Manual ■ Features : Protections: Short circuit / Overload / Over voltage Cooling by free air convection LED indicator for power on 100% full load burn-in test All using 105℃ long life electrolytic capacitors Withstand 300VAC surge input for 5 second High operating temperature up to 70℃ Withstand 5G vibration test High efficiency, long life and high reliability 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 SPECIFICATION UL62368-1 MODEL OUTPUT INPUT RT-125A RT-125B RT-125D CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3 DC VOLTAGE 5V 12V -5V 5V 12V -12V 5V 15V -15V 5V 24V 12V RATED CURRENT 12A 5.5A 1A 12A 5A 1A 10A 4.5A 1A 8A 3A 2A 0 ~ 6A 0 ~ 1A 0~ 12A 0 ~ 6A 0 ~ 1A 0 ~ 12A 0 ~ 6A 0 ~ 1A 0 ~ 12A 0 ~ 4A 0 ~ 2A CURRENT RANGE Note.3 0 ~ 12A RATED POWER Note.6 131W 132W 132.5W 136W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 80mVp-p 80mVp-p 120mVp-p 120mVp-p 80mVp-p 150mVp-p 150mVp-p 80mVp-p 150mVp-p 120mVp-p VOLTAGE ADJ. RANGE CH1: 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 ±2.0% +9,-5% CH1: 4.75 ~ 5.5V +6,-10% ±2.0% +9,-5% ±6.0% CH1: 4.75 ~ 5.5V ±2.0% +8,-5% ±6.0% CH1: 4.75 ~ 5.5V ±2.0% ±8.0% LINE REGULATION Note.4 ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% LOAD REGULATION Note.5 ±1.0% ±3.0% ±6.0% ±1.0% ±3.0% ±6.0% ±1.0% ±4.0% ±6.0% ±1.0% ±5.0% ±6.0% SETUP, RISE TIME 500ms, 20ms/230VAC HOLD UP TIME (Typ.) 25ms/230VAC VOLTAGE RANGE 88 ~ 132VAC / 176 ~ 264VAC selected by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 77% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 3A/115VAC 2A/230VAC COLD START 50A/230VAC OVERLOAD PROTECTION OVER VOLTAGE WORKING TEMP. 1200ms, 30ms/115VAC at full load 79% 80% <2mA / 240VAC 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed CH1: 5.75 ~ 6.75V Protection type : Hiccup mode, recovers automatically after fault condition is removed -25 ~ +70℃ (Refer to "Derating Curve") SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 7) EMC EMISSION I/P-O/P:3KVAC DIMENSION PACKING 248 ~ 373VDC(Withstand 300VAC surge for 5sec. Without damage) 78% 20 ~ 90% RH non-condensing EMC IMMUNITY MTBF ±6.0% 30ms/115VAC at full load WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS NOTE RT-125C TPTC004 OUTPUT NUMBER LEAKAGE CURRENT OTHERS BS EN/EN62368-1 IEC62368-1 -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃)on +5V output 10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, criteria A, EAC TP TC 020 209.3Khrs min. MIL-HDBK-217F (25℃) 199*98*38mm (L*W*H) 0.7Kg; 20pcs/14Kg/0.85CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. (In order to meet tolerance, it is recommended that CH1 load > 15% rated current for A, B,D type and CH1 load > 20% rated current for C type.) 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 20% to 100% rated load, and other output at 60% rated load. 6. Each output can work within current range. But total output power can't exceed rated output power. 7. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 8. Length of set up time is measured at cold first start. Turning ON/OFF the power supply very quickly may lead to increase of the set up time. 9. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:RT-125-SPEC 2021-09-15 PDF
Документация на RT-125D

RT-125-20210915.cdr

Дата модификации: 28.09.2021

Размер: 97.9 Кб

2 стр.

R T- 1 2 5 125W Triple Output Switching Power Supply series Features : Protections:Short circuit/Over load/Over voltage Cooling by free air convection LED indicator for power on 100% full load burn-in test All using 105 long life electrolytic capacitors Withstand 300VAC surge input for 5 second High operating temperature up to 70 Withstand 5G vibration test High efficiency, long life and high reliability 3 years warranty SPECIFICATION MODEL OUTPUT INPUT RT-125A RT-125B RT-125C RT-125D OUTPUT NUMBER CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3 DC VOLTAGE 5V 12V -5V 5V 12V -12V 5V 15V -15V 5V 24V 12V RATED CURRENT 12A 5.5A 1A 12A 5A 1A 10A 4.5A 1A 8A 3A 2A 0.5 ~ 6A 0.1 ~ 1A 2 ~ 15A 0.5 ~ 6A 0.1 ~ 1A 2 ~ 15A 0.5 ~ 6A 0.1 ~ 1A 2 ~ 15A 0.4 ~ 4A 0.1 ~ 2A CURRENT RANGE Note.6 2 ~ 15A RATED POWER Note.6 131W 132W 132.5W 136W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 80mVp-p 80mVp-p 120mVp-p 120mVp-p 80mVp-p 150mVp-p 150mVp-p 80mVp-p 150mVp-p 120mVp-p VOLTAGE ADJ. RANGE CH1: 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 2.0% +8,-3% +6,-10% CH1: 4.75 ~ 5.5V 2.0% +8,-3% 6.0% CH1: 4.75 ~ 5.5V 2.0% +8,-3% 6.0% CH1: 4.75 ~ 5.5V 2.0% 5.0% 6.0% LINE REGULATION Note.4 0.5% 1.0% 1.0% 0.5% 1.0% 1.0% 0.5% 1.0% 1.0% 0.5% 1.0% 1.0% LOAD REGULATION Note.5 1.0% 3.0% 6.0% 1.0% 3.0% 6.0% 1.0% 3.0% 6.0% 1.0% 3.0% 6.0% SETUP, RISE TIME 500ms, 20ms/230VAC HOLD TIME (Typ.) 36ms/230VAC VOLTAGE RANGE 88 ~ 132VAC / 176 ~ 264VAC selected by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 79% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 3A/115VAC 2A/230VAC COLD START 40A/230VAC LEAKAGE CURRENT 1200ms, 30ms/115VAC at full load 30ms/115VAC at full load 80% 248 ~ 373VDC(Withstand 300VAC surge for 5sec. Without damage) 81% 82% <2mA / 240VAC 110 ~ 150% rated output power OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE Protection type : Hiccup mode, recovers automatically after fault condition is removed CH1: 5.75 ~ 6.75V Protection type : Hiccup mode, recovers automatically after fault condition is removed -25 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 )on +5V output 10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE EMC (Note 7) OTHERS I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61000-6-2 (EN50082-2) heavy industry level, criteria A DIMENSION PACKING NOTE 209.3Khrs min. MIL-HDBK-217F (25 199*98*38mm (L*W*H) 0.7Kg; 20pcs/14Kg/0.8CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 20% to 100% rated load, and other output at 60% rated load. 6. Each output can work within current range. But total output power can't exceed rated output power. 7. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 8. Length of set up time is measured at cold first start. Turning ON/OFF the power supply very quickly may lead to increase of the set up time. File Name:RT-125-SPEC 2005-09-13 PDF
Документация на серию RT-125

RT-125.cdr

Дата модификации: 01.10.2005

Размер: 339.6 Кб

2 стр.

    Товары серии RT-125

    Наименование i Упаковка P вых Выход U изол вх-земля КПД
    RT-125A (MW)

    		AC-DC сетевой преобразователь - P вых: 125 Вт; Выход: 5 В, 12 В, -5 В; U1: 4.75...5.5 В... 1 шт —
    RT-125B (MW)

    		AC-DC сетевой преобразователь - P вых: 132 Вт; Выход: 5 В, 12 В, -12 В; U1: 4.75...5.5 ... в коробках 20 шт
    RT-125C (MW)

    		AC-DC сетевой преобразователь - P вых: 132 Вт; Выход: 5 В, 15 В, -15 В; U1: 4.75...5.5 ... 1 шт
    RT-125D (MW)

    		AC-DC сетевой преобразователь - P вых: 136 Вт; Выход: 5 В, 24 В, 12 В; U1: 4.75...5.5 В... 1 шт
