DRAN120-24A

Chinfa Electronics
PSU, DIN RAIL, 120W, 24V; Power Supply Type:Switch Mode; Output Type:Fixed; Outputs, No. of:1; Voltage, Output:24V; Current, Output:5A; Power Rating:120W; Voltage, Supply:230V; Approval Bodies:CE / TUV / UL; Mounting Type:DIN Rail; Depth, External:116mm; Length / Height, External:125mm; Width, External:63.5mm; Efficiency:86%; Frequency, Max:63Hz; Frequency, Min:47Hz; Frequency, Supply Max:63Hz; Frequency, Supply Min:47Hz; Power, Output:120W; Regulation, Line:0.5%; Regulation, Load:2%; Temp, Op. Max:50°C; Temp, Op. Min:-10°C; Temperature, Storage Max:85°; Temperature, Storage Min:-25°; Voltage, Input Max:230V ac; Voltage, Input Min:115V ac; Voltage, Isolation:3000V ac; Voltage, Output Ripple and Noise pk-pk:150mV; Voltage, Supply Max:265V ac; Voltage, Supply Min:85V; Weight:860g
развернуть ▼ свернуть ▲
Фотография серии DRAN120

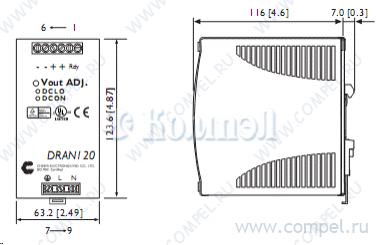

Чертеж серии DRAN120



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, параллельное включение, сухой контакт DC OK
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 64×123.6×124.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
P= SDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
F~ DPP120-24-1 (LAMBDA)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 5... параллельное включение, сигнал DC OK КЗ, перегрузка, перенапряжение — — —
A+ TCL 120-124 (TRACO)

— в коробках 5 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока — — —
A+ TIB 120-124 (TRACO)

— 1 шт — — —
A+ TIS 150-124 (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24...28 В; I1: до 6 А; ... — — — —
A+ HDR-150-24 (MW)

— 1 шт

 компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — — — —
A+ EDR-150-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24...28 В; I1: до 6.5 А... КЗ, перегрузка, перенапряжение, перегрев
A+ NDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев
A+ TBL 150-124 (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24...28 В; I1: до 6.25 ... низкий профиль, ограничение тока — — —
A+ TCL 120-124C (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока — — —
A+ TIB120124EX (TRACO)

—

 — — — — — — — — — — — — —
A+ DR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев
A+ DRH-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев
A+ WDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...29 В; I1: до 5 А; ... сухой контакт DC OK, ограничение тока КЗ, перегрузка, перенапряжение, перегрев
A+ EDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев
A+ REDIN120-24 (RECOM)

— 1 шт ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрев, перегрузка, перенапряжение —
A+ WRA120-24 (CHINFA)

— в коробках 5 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 5... КЗ, перегрузка, перенапряжение, перегрев — —
A+ DRE120-24A (CHINFA)

— 10 шт ККМ, параллельное включение, сухой контакт DC OK КЗ, перегрев, перегрузка, перенапряжение
A+ 1469480000 (WDML)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22...28 В; I1: до 5 А; Ст... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния КЗ, перегрузка, перегрев, обратное напряжение — малогабаритные распределительные шкафы —
A+ 1469530000 (WDML)

— AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22...28 В; I1: до 5 А; Ст... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния; работа в 2х-фазном режиме КЗ, перегрузка, перегрев, обратное напряжение — малогабаритные распределительные шкафы —
A+ 1478110000 (WDML)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22.5...29.5 В; I1: до 6 А... последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C — — —
A+ 1478170000 (WDML)

— AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22.5...29.5 В; I1: до 6 А... последовательное переключение; работа в 2х-фазном режиме; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C — — —
A+ 9925340024 (WDML)

— AC-DC сетевой преобразователь - P вых: 156 Вт; Выход: 24-28; U1: 24...28 В; I1: до 6.5 ... — — — —
A+ 4AV2200-2EB00-0A (SIEMENS)

—

 — — — — — — — — — — —
A+ 4AV2200-2EB00-0B (SIEMENS)

—

 — — — — — — — — — — —

Файлы 1

показать свернуть
DRAN120 SERIES AC - DC DIN RAIL MOUNTABLE POWER SUPPLY INDUSTRIAL CONTROL EQUIPMENT FEATURES ‧P.F.C. FUNCTION AVAILABLE ‧PARALLEL FUNCTION AVAILABLE (SWITCH) ‧INPUT VOLTAGE 115/230VAC AUTO SELECT ‧SELV COMPONENTS DESIGN R R R HH H UL 1310 Class I, Div 2 EN 61558-1 EN 61558-2-17 UL 60950-1 IND. CONT. EQ. UL 508 a EN 60950-1 SELECTION CHART DRAN 120 - 24 x Wattage A : SCREW TERMINALS B : DETACHABLE CONNECTOR AL / BL : CLASS 2 POWER (24V ONLY) 12 : 12V OUT 24 : 24V OUT 48 : 48V OUT MODEL LIST MODEL NO. INPUT VOLTAGE DRAN120-12x 115 / 230 VAC 120 WATTS + 12 VDC 10A 82% 84% DRAN120-24x 115 / 230 VAC 120 WATTS + 24 VDC 5A 84% 86% DRAN120-24xL 115 / 230 VAC 91.2 WATTS + 24 VDC 3.8A 83% 85% DRAN120-48x 115 / 230 VAC 120 WATTS + 48 VDC 2.5A 85% 87% OUTPUT OUTPUT WATTAGE VOLTAGE Single Output Models SPECIFICATION OUTPUT CURRENT EFF. (min.) EFF. (typ.) o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Conditions Conditions Characteristics Switching frequency Isolation voltage Isolation resistance Ambient temperature Derating (see derating curve) Storage temperature Relative humidity Input-FG 1500 / 2121 VAC / VDC Input-Output, @ 500VDC Operating at Vi nom 100 www.chinfa.com 2010.05.21 MΩ + 71 -35 o Vi nom, from +61 to +71 C Non operational 2.5 Vi nom, Io nom Vi nom, Io min Pollution degree unit unit KHz VAC / VDC 55 Bellcore Issue 6 @40 oC, GB 12V model Cooling max. max. 3000 / 4242 MTBF Dimension typ. typ. Vi nom, Io nom Input-Output Temperature coefficient Altitude during operation min. min. IEC 60068-2-13 Screw terminal type Detachable connector type -40 + 85 20 95 ± 0.03 o C % / oC o C % RH % / oC 440000 Hours 24V model AL / BL models 450000 Hours 486000 Hours 48V model 482000 4850 Hours m L124.5 x W64 x D123.6 mm L143.5 x W64 x D123.6 mm Free air convection 2 sales@chinfa.com P1 PDF
Документация на серию DRAN120

DRAN120(20100521).cdr

Дата модификации: 30.11.-1

Размер: 425.4 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
