D-60A

MEAN WELL
AC-DC (DC-DC), 60Вт, Uвх=85-264VAC(120-370VDC), два выхода 5В/6А, 12В/4А, подстр. Uвых1=-5/+10%, изоляция 3кVAC (вх-вых), 1,5кVAC (вх-корп), 159х97х38 мм, 0...+45°С Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии D-60

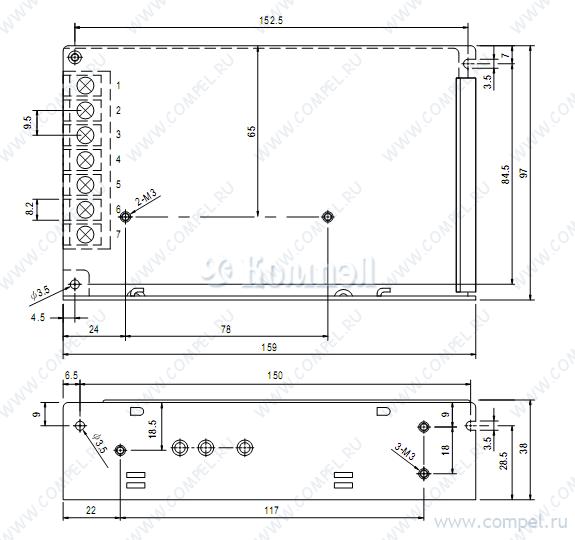

Чертеж серии D-60



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 159×97×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ RD-65A (MW)

— в коробках 30 шт AC-DC сетевой преобразователь - P вых: 66 Вт; Выход: 5 В, 12 В; U1: 4.75...5.5 В; I1: 0... КЗ, перегрузка, перенапряжение —
A+ RD-50A (MW)

— в коробках 45 шт AC-DC сетевой преобразователь - P вых: 54 Вт; Выход: 5 В, 12 В; U1: 4.75...5.5 В; I1: 0... КЗ, перегрузка, перенапряжение —
A+ RID-65A (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 65 Вт; Выход: 5 В, 12 В; U1: 4.75...5.5 В; I1: 0... КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 2 Output, 66W, Hybrid
A+ ADS-5512 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 51 Вт; Выход: 12 В, 5 В; U1: 10.8...13.2 В; I1: ... КЗ, перегрузка, перенапряжение —
A+ LM50-10A0512-20 (MORNSUN)

— КЗ, перегрузка, перенапряжение — —
A+ LM75-10A0512-30 (MORNSUN)

— КЗ, перегрузка, перенапряжение — —
A+ LM75-10A0512-40 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — —
A+ LM75-10D0512-30-Q (MORNSUN)

—

 КЗ, перегрузка, перенапряжение —

Файлы 1

показать свернуть
D-60 60W Dual Output Switching Power Supply series Features : Universal AC input/Full range Protections:Short circuit/Over load/Over voltage Cooling by free air convection LED indicator for power on Fixed switching frequency at 54KHz 2 years warranty SPECIFICATION MODEL OUTPUT INPUT D-60A D-60B OUTPUT NUMBER CH1 CH2 CH1 DC VOLTAGE 5V 12V 5V 24V RATED CURRENT 4A 3A 3A 1.8A CURRENT RANGE 0.3 ~ 6A 0.2 ~ 4A 0.3 ~ 6A 0.2 ~ 2.2A RATED POWER 56W CH2 58W RIPPLE & NOISE (max.) Note.2 75mVp-p 150mVp-p VOLTAGE ADJ. RANGE CH1 : 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 2.0% 75mVp-p CH1 : 4.75 ~ 5.5V 2.0% 6.0% 150mVp-p 5.0% LINE REGULATION 0.5% 1.0% 0.5% 0.5% LOAD REGULATION 0.5% 4.0% 0.5% 4.0% SETUP, RISE TIME 300ms, 50ms / 230VAC HOLD TIME (Typ.) 80ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 73% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2A/115VAC 1A/230VAC COLD START 20A/115VAC LEAKAGE CURRENT <3.5mA / 240VAC OVER LOAD 105 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed. OVER VOLTAGE 5V : 5.75 ~ 6.75V Protection type : Hiccup mode, recovers automatically after fault condition is removed. PROTECTION WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 800ms, 50ms / 115VAC at full load 10ms/115VAC at full load 120 ~ 370VDC 76% 40A/230VAC -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 0.03%/ , 10 ~ 95% RH (0 ~ 50 ) on +5V output 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL1012, UL60950, TUV EN60950 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE EMC (Note 4) OTHERS NOTE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, Light industry level, criteria A MTBF DIMENSION 301.2K hrs min. MIL-HDBK-217F (25 159*97*38mm (L*W*H) PACKING 0.54Kg; 24pcs/13.8Kg/0.75CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:D-60-SPEC 2005-09-13 PDF
Документация на серию D-60

D-60.cdr

Дата модификации: 01.10.2005

Размер: 381.5 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
