DCW08A-15

MEAN WELL
Импульсный стабилизатор: корпус ; выход ; вход: 0...0; °C
развернуть ▼ свернуть ▲
Фотография серии DCW08

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 31.8×20.3×12.2 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 18

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- 68DW10-24D15RM (YDS)

—

 — — — — — — — — — — —
A- 68DW10-24D15RNL (YDS)

—

 — — — — — — — — — — —
A- VRA2415ZP-10WR3 (MORNSUN)

— в линейках 200 шт — — — — — — — — — —

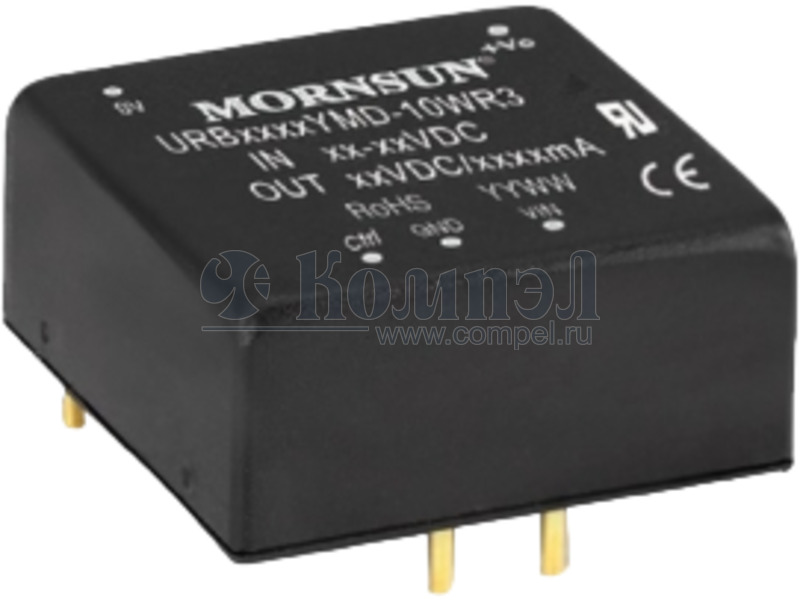

A- URA2415YMD-10WR3 (MORNSUN)

— 1 шт — — — — — — — — —
A- URA2415ZP-10WR3 (MORNSUN)

— 1 шт

 — — — — — — — — —
A- DKM10B-15 (MW)

— 2 шт короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения — — — — — — —
A- DKM10A-15 (MW)

— короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения — — — — — — —
A- DCW08B-15 (MW)

DIP2410 в линейках 5 шт Преобразователь напряжения DC-DC на плату. 8Вт, стабилизированный, Uвх=18-36В, выход ±... короткого замыкания, перегрузки — — — — — —
A- DCW12A-15 (MW)

DIP2410

 короткого замыкания, перегрузки — — — — — —
A- DCW12B-15 (MW)

DIP2410

 короткого замыкания, перегрузки — — — — — —
A- DKE10A-15 (MW)

2X1INCH в линейках 10 шт Преобразователь напряжения DC-DC на плату. 10Вт, стабилизированный, Uвх=9-18В, выход ±1... — короткого замыкания, перегрузки — — — — — — — —
A- DKE10B-15 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- NSD10-12D15 (MW)

2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... перегрузки, перенапряжения, перегрева — — — — — —
A- DKM10E-15 (MW)

— короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения — — — — — — —
A- DPB09A-15 (MW)

— 10 шт

 —
A- DPB09B-15 (MW)

— 3 шт

 —
A- VRA0515XYMD-10WR3 (MORNSUN)

—

 от пониженного входного напряжения, КЗ, перегрузки, перенапряжения — — — — — — — —
A- URE2415LP-10WR3 (MORNSUN)

2X1INCH

 — — — — — — — — —

Файлы 2

показать свернуть
DCW08 8W DC-DC Regulated Dual Output Converter series ■ Features : 2:1 wide input range 1000VDC I/O isolation Built-in EMI filter Protections: Short circuit / Overload Cooling by free air convection Five-sided shield metal case 100% full load burn-in test Low cost / High reliability 2 years warranty SPECIFICATION ORDER NO. DCW08A-05 DCW08B-05 DCW08C-05 DCW08A-12 DCW08B-12 DCW08C-12 DCW08A-15 DCW08B-15 DCW08C-15 DC VOLTAGE ±5V ±12V ±15V CURRENT RANGE ±160 ~ ±800mA ±66 ~ ±335mA ±52 ~ ±267mA 60mVp-p 60mVp-p 100uF 47uF RATED POWER 8W RIPPLE & NOISE (max.) Note.2 50mVp-p OUTPUT LINE REGULATION Note.3 ±0.5% LOAD REGULATION Note.4 ±0.5% VOLTAGE ACCURACY ±2.0% SWITCHING FREQUENCY 50KHz min. EXTERNAL CAPACITANCE LOAD (max.) 670uF VOLTAGE RANGE A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC 78% 75% 78% 80% EFFICIENCY (Typ.) INPUT DC CURRENT Full load A: 888mA B: 426mA C: 215mA No load A: 50mA C: 15mA FILTER Pi network Fuse recommended PROTECTION PROTECTION Note.5 80% 80% 80% 80% 110 ~ 250% rated output load Protection type : Hiccup mode, recovers automatically after fault condition is removed OVERLOAD All output equipped with over current protection SHORT CIRCUIT Protection type : Hiccup mode, recovers automatically after fault condition is removed -40 ~ +71℃ (Refer to "Derating Curve") WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS 20% ~ 90% RH non-condensing -40 ~ +105℃, 10 ~ 95% RH ±0.03% / ℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes EAC TP TC 020/2011 approved WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC ISOLATION CAPACITANCE EMC EMISSION EMC IMMUNITY MTBF OTHERS B: 25mA 80% I/P-O/P:1KVDC I/P-O/P: 100M Ohms / 500VDC / 25℃/ 70% RH 250pF max. Compliance to BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8, light industry level, criteria A, EAC TP TC 020 900khrs min. MIL-HDBK-217F (25℃) DIMENSION 31.8*20.3*12.2mm (L*W*H) or 1.25"*0.80"*0.48" inch (L*W*H) 15g PACKING Derating Curve Pin Configuration Mechanical Specification Unit:mm(inch) 22 3 BOTTOM VIEW 16 9 14 11 15.2(0.60) 2.5(0.10) 5.0(0.20) 0.6+ 0.1/-0(0.024) 12.2(0.48) Pin No. Output 2&3 9 11 14 16 22 & 23 -Vin COM - Vo u t + Vo u t COM + Vin 100 LOAD (%) 2 3.8(0.15) 17.8(0.70) 23 31.8(1.25) 4.6(0.18) 20.3(0.80) 80 -40 0 25 Pin Size is Tolerance 0.5±0.05mm, Tolerance .X or .XX= ±0.5mm NOTE 50 60 71 100 Ta (℃) 1.All parameters are specified at normal input, rated load, 25℃ 70% RH ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Line regulation is measured from low line to high line at rated load. 4.Load regulation is measured from 20% to 100% rated load. 5.Please prevent the converter from operating in overload or short circuit condition for more than 30 seconds. ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:DCW08-SPEC 2021-11-24 PDF
Документация на DCW08A-05

DCW08.cdr

Дата модификации: 22.11.2021

Размер: 57.3 Кб

1 стр.

DCW08 8W DC-DC Regulated Dual Output Converter E¡ ¡½ ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E series Features : 2:1 wide input range 1000VDC I/O isolation Built-in EMI filter Protections: Short circuit / Overload Cooling by free air convection Five-sided shield metal case 100% full load burn-in test Low cost / High reliability 2 years warranty SPECIFICATION ORDER NO. DCW08A-05 DCW08B-05 DCW08C-05 DCW08A-12 DCW08B-12 DCW08C-12 DCW08A-15 DCW08B-15 DCW08C-15 ¡Ó5V ¡Ó160 ~ ¡Ó800mA DC VOLTAGE CURRENT RANGE OUTPUT RATED POWER 8W RIPPLE & NOISE (max.) Note.2 50mVp-p LINE REGULATION Note.3 0.5% LOAD REGULATION VOLTAGE ACCURACY ¡Ó Note.4 ¡Ó0.5% ¡Ó2.0% ¡Ó15V ¡Ó52 ~ ¡Ó267mA 60mVp-p 60mVp-p SWITCHING FREQUENCY 50KHz min. VOLTAGE RANGE A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC 78% 80% 75% 78% EFFICIENCY (Typ.) INPUT ¡Ó12V ¡Ó66 ~ ¡Ó335mA DC CURRENT FILTER Full load A: 888mA B: 426mA C: 215mA No load A: 50mA C: 15mA B: 25mA 80% 80% 80% 80% 80% Pi network Fuse recommended PROTECTION 110 ~ 250% rated output load Protection type : Hiccup mode, recovers automatically after fault condition is removed All output equipped with over current protection OVERLOAD PROTECTION Note.5 SHORT CIRCUIT Protection type : Hiccup mode, recovers automatically after fault condition is removed ¢J(refer to output load derating curve) WORKING TEMP. -40 ~ +71 WORKING HUMIDITY 20% ~ 90% RH non-condensing ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION WITHSTAND VOLTAGE ISOLATION RESISTANCE SAFETY & ISOLATION CAPACITANCE EMC EMC EMISSION EMC IMMUNITY MTBF OTHERS DIMENSION PACKING ¢J, 10 ~ 95% RH ¡Ó0.03% / ¢J (0 ~ 50¢J) -40 ~ +105 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes I/P-O/P:1KVDC I/P-O/P: 100M Ohms / 500VDC / 25 / 70% RH ¢J 250pF max. Compliance to EN55022 Class B, FCC part 15 Class B Compliance to EN61000-4-2,3,4,5,6,8, light industry level, criteria A ¢J) 900khrs min. MIL-HDBK-217F (25 31.8*20.3*12.2mm (L*W*H) or 1.25"*0.80"*0.48" inch (L*W*H) 15g Derating Curve Pin Configuration Mechanical Specification Unit:mm(inch) 22 3 BOTTOM VIEW 16 9 14 11 15.2(0.60) NOTE 2.5( 0.10 ) 5.0( 0.20 ) 0.6+ 0.1/-0(0.024) Pin No. Output 2&3 9 11 14 16 22 & 23 - Vi n COM - Vo u t + Vo u t COM + Vi n 100 LOAD (%) 2 3.8(0.15) 17.8(0.70) 23 31.8(1.25) 4.6(0.18) 20.3(0.80) 80 -40 0 25 50 60 71 12.2(0.48) ¢J Ta ( 100 ¢J) 1.All parameters are specified at normal input, rated load, 25 70% RH ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Line regulation is measured from low line to high line at rated load. 4.Load regulation is measured from 20% to 100% rated load. 5.Please prevent the converter from operating in overload or short circuit condition for more than 30 seconds. File Name:DCW08-SPEC 2012-07-18 PDF
Документация на серию DCW08

DCW08.cdr Keywords:

Дата модификации: 25.07.2012

Размер: 75.2 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
