DRH-120-24

AC/DC преобразователь: на DIN рейку; 120 Вт; выход 24В @ 5А; вход: 340...550VAC / 480...780VDC; -20...60°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

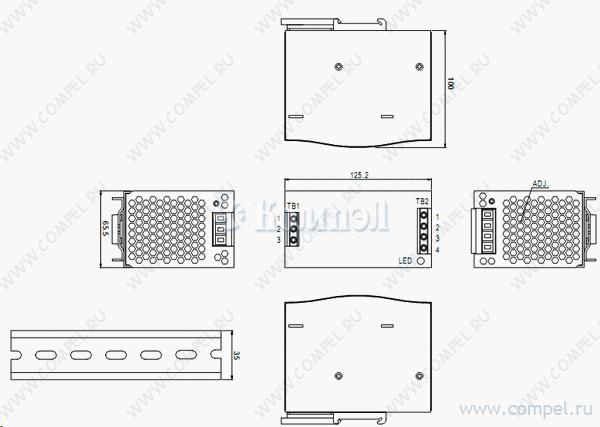

Размер 65.6×125.2×100 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 20

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ TCL 120-124 (TRACO) DIN TCL 120 в коробках 5 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока
A+ TCL 120-124C (TRACO) DIN TCL 120C 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока
A+ TIB 120-124 (TRACO) 1 шт
A+ TIS 150-124 (TRACO) DIN TIS 150 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24...28 В; I1: до 6 А; ...
A+ NDR-120-24 (MW) в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев
A+ EDR-120-24 (MW) в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев
A+ EDR-150-24 (MW) в коробках 20 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24...28 В; I1: до 6.5 А... КЗ, перегрузка, перенапряжение, перегрев
A+ REDIN120-24 (RECOM) 1 шт ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрев, перегрузка, перенапряжение
A+ 1478110000 (WDML) 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22.5...29.5 В; I1: до 6 А... последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C
A+ 1469480000 (WDML) 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22...28 В; I1: до 5 А; Ст... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния КЗ, перегрузка, перегрев, обратное напряжение малогабаритные распределительные шкафы
A+ 2866310 TRIO-PS/1AC/24DC/5 (PHOENIX) 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 22.5...29.5 В; I1: до 5...
A+ 6EP1333-2BA20 (SIEMENS) 1 шт AC-DC сетевой преобразователь - P вых: 144 Вт; Выход: 24 В; U1: 22.8...28 В; I1: до 6 А... КЗ, перегрузка, перенапряжение
A+ 6ES7307-1EA01-0AA0 (SIEMENS) 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24 В; I1: до 5 А; Стаби...
A+ DRF120-24-1 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... узкий профиль, ККМ, пиковая перегрузка, дистанционное Вкл/Выкл, сухой контакт DC OK КЗ, перегрузка, перенапряжение
A+ DR-120-24 (MW) DIN DR-120 в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев
A+ SDR-120-24 (MW) в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
A+ WDR-120-24 (MW) в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...29 В; I1: до 5 А; ... сухой контакт DC OK, ограничение тока КЗ, перегрузка, перенапряжение, перегрев
A+ DRA120-24SSA (CHINFA) DIN DRA120 PFC в коробках 10 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 22.5...30 В; I1: 0.25..... КЗ, перегрузка, перенапряжение
A+ DRE120-24A (CHINFA) 10 шт ККМ, параллельное включение, сухой контакт DC OK КЗ, перегрев, перегрузка, перенапряжение
A+ WRA120-24 (CHINFA) DIN WRA-120 в коробках 5 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 5... КЗ, перегрузка, перенапряжение, перегрев

Файлы 1

показать свернуть
120W Single Output Industrial DIN RAIL Power Supply DRH-120 series Features : Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Built-in constant current limiting circuit Can be installed on DIN rail TS-35/7.5 or 15 EN61000-6-2(EN50082-2) industrial immunity level 100% full load burn-in test 3 years warranty SPECIFICATION MODEL OUTPUT DRH-120-24 DRH-120-48 DC VOLTAGE 24V 48V RATED CURRENT 5A 2.5A CURRENT RANGE 0 ~ 5A 0 ~2.5A RATED POWER 120W 120W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p VOLTAGE ADJ. RANGE 48 ~ 55V 1.0% 24 ~ 28V VOLTAGE TOLERANCE Note.3 1.0% LINE REGULATION 0.5% LOAD REGULATION 0.5% 0.5% 0.5% SETUP, RISE, HOLD UP TIME 1700ms, 120ms, 16ms/400VAC INPUT VOLTAGE RANGE 340 ~ 550VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 85% AC CURRENT INRUSH CURRENT (max.) 0.65A/400VAC 0.6A/500VAC COLD START 50A LEAKAGE CURRENT OVERLOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) <3.5mA / 530VAC 5 (TSW) Detect on heatsink of power switch Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 Component: 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting clip: Compliance to IEC60068-2-6 IEC60950-1 CB Approved by TUV I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN61204-3, EN61000-6-2 (EN50082-2) Heavy industry level, criteria A MTBF 178.7Khrs min. DIMENSION 65.5*125.2*100mm (W*H*D) 0.75Kg; 20pcs/16Kg/1.36CUFT PACKING NOTE 86% I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55011 (CISPR11), EN55022 (CISPR22), EN61204-3 Class B EMS IMMUNITY OTHERS 480 ~ 780VDC 105 ~ 160% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 30 ~ 36V 59 ~ 66V Protection type : Shut down o/p voltage, re-power on to recover 85 OVER TEMPERATURE 1000ms, 120ms, 30ms/500VAC at full load MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 400VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:DRH-120-SPEC 2007-01-23 PDF
Документация на серию DRH-120

DRH-120.cdr

Дата модификации: 03.03.2007

Размер: 218.6 Кб

2 стр.
