DRP-480-48

AC/DC преобразователь: на DIN рейку; 480 Вт; выход 48В @ 10А; вход: 180...264VAC / 250...370VDC; -20...50°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

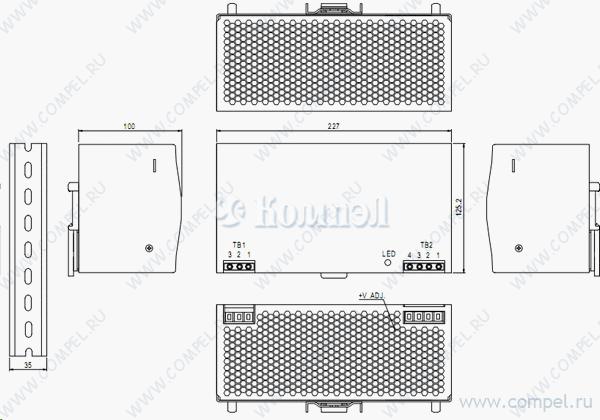

Размер 227×125.2×100 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 14

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
P= NDR-480-48 (MW) в коробках 8 шт PWR SPLY,SW,DIN,48V@10A,480W 90-264VAC,47-63HZ,92.5%,PFC,UL КЗ, перегрузка, перенапряжение, перегрев
P= SDR-480-48 (MW) в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 48...55 В; I1: до 10 А;... ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
P= SDR-480P-48 (MW) 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 48 В; I1: до 10 А; Стаб... ККМ, сухой контакт DC OK, параллельное включение, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
A+ DPP480-48-1 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 47...56 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение
A+ TDR-480-48 (MW) в коробках 8 шт КЗ, перегрузка, перенапряжение, перегрев
A+ DRT-480-48 (MW) в коробках 6 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 48...55 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ DRP-480S-48 (MW) в коробках 6 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 48...55 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ TSPC 480-148 (TRACO) КЗ, перегрузка, перенапряжение, перегрев
A+ WDR-480-48 (MW) в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 48...55 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ TSP 600-148 (TRACO) AC-DC сетевой преобразователь - P вых: 600 Вт; Выход: 48 В; U1: 48...56 В; I1: до 12.5 ... ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев
A+ 1478250000 (WDML) 1 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48; U1: 30...56 В; I1: до 12 А; С... последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C
A+ 1469610000 (WDML) 1 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48; U1: 42...56 В; I1: до 10 А; С... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния, ККМ КЗ, перегрузка, перегрев, обратное напряжение малогабаритные распределительные шкафы
A+ TIS 600-148 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 600 Вт; Выход: 48 В; U1: 48...52 В; I1: до 12 А;...
A+ DPP480-48-3 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 47...56 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение, перегрев

Файлы 1

показать свернуть
DRP-480 series 480W Single Output Industrial DIN RAIL with PFC Function Features : Built-in passive PFC function compliance to EN61000-3-2 High efficiency 89% and low dissipation Protections:Short circuit/Over load/Over voltage/Over temperature Cooling by free air convection Built-in constant current limiting circuit Can be installed on DIN rail TS-35/7.5 or 15 UL 508(industrial control equipment)approved EN61000-6-2(EN50082-2) industrial immunity level 100% full load burn-in test 3 years warranty R SPECIFICATION MODEL DRP-480-24 DRP-480-48 DC VOLTAGE 24V 48V RATED CURRENT 20A 10A CURRENT RANGE 0 ~ 20A 0 ~ 10A RATED POWER 480W 480W RIPPLE & NOISE (max.) Note.2 120mVp-p OUTPUT 120mVp-p VOLTAGE ADJ. RANGE 48 ~ 53V 1.0% 24 ~ 28V VOLTAGE TOLERANCE Note.3 1.0% LINE REGULATION 0.5% 0.5% LOAD REGULATION 1.0% 1.0% SETUP, RISE TIME 1200ms, 40ms/230VAC at full load HOLD TIME (Typ.) 16ms/230VAC at full load VOLTAGE RANGE 180 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) 250 ~ 370VDC 0.7 EFFICIENCY (Typ.) 89% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) INPUT 4A/230VAC COLD START 40A/230VAC LEAKAGE CURRENT OVER LOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE <3.5mA / 240VAC 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 54 ~ 60V 30 ~ 36V Protection type : Shut down o/p voltage, re-power on to recover 100 5 (TSW : Detect on heatsink of power switch) Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC SAFETY & ISOLATION RESISTANCE EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B EMC (Note 4) Compliance to EN61000-3-2,-3 HARMONIC CURRENT EMS IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN61000-6-2 (EN50082-2) Heavy industry level, criteria A 180.9Khrs min. MIL-HDBK-217F (25 227*125.2*100mm (W*H*D) 2.4Kg; 6pcs/15Kg/1.75CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:DRP-480-SPEC 2005-09-06 PDF
Документация на серию DRP-480

DRP-480.cdr

Дата модификации: 12.09.2005

Размер: 147.1 Кб

2 стр.
