LCM-40

MEAN WELL
ИП для светодиодного освещения LCM-40 MW - P вых: 42 Вт; Выход: ток; U1: 2...100 В; I1: 0.35...1.05 А; Стабилизация: ток; Вход: 220/240 Основные характеристики: Выходная мощность (ном) 42 Вт Напряжение 1 канала 2...100 В Выходной ток 1 канала 0.35...1.05 А Тип стабилизации ток Вход 220/240 Конструктивное исполнение в кожухе Возможности LED драйвер, ККМ Количество выходов 1 Тип управления выходом ШИМ, 1-10 В Исполнение 20 Входное напряжение AC 180...295 В Входное напряжение DC 254...417 В Коэффициент мощности 0.95 Напряжение изоляции вход-выход 3.75 кВ КПД 91 % Шум 700 мВ Размер 124 x 82 x 23 мм Рабочая температура -30...60 °C Температура хранения -40...80 °C Примечание ККМ (PF > 0.9)
развернуть ▼ свернуть ▲
Фотография серии LCM-40

Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования ШИМ, 0/1-10 В, потенциометр внешний
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Эффективность
Функция защиты
Температура рабочая
Размер 124×81.5×23 мм
Применение
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Тип преобразователя Мощность выходная Напряжение выходное Ток выходной Напряжение входное Режим стабилизации Димминг Исполнение конструктивное Степень защиты (IP) Тип управления выходом Напряжение входное (AC) Напряжение входное (DC) Напряжение изоляции Количество выходов Коэффициент мощности Эффективность Функция защиты Температура рабочая Применение Особенности Карточка
товара
F~ IDLC-45-350 (MW)

— в коробках 54 шт —
F~ IDLC-45-700 (MW)

— 30 шт —
F~ IDLC-45-1050 (MW)

— 54 шт —
F~ IDLC-45-500 (MW)

— 1 шт —

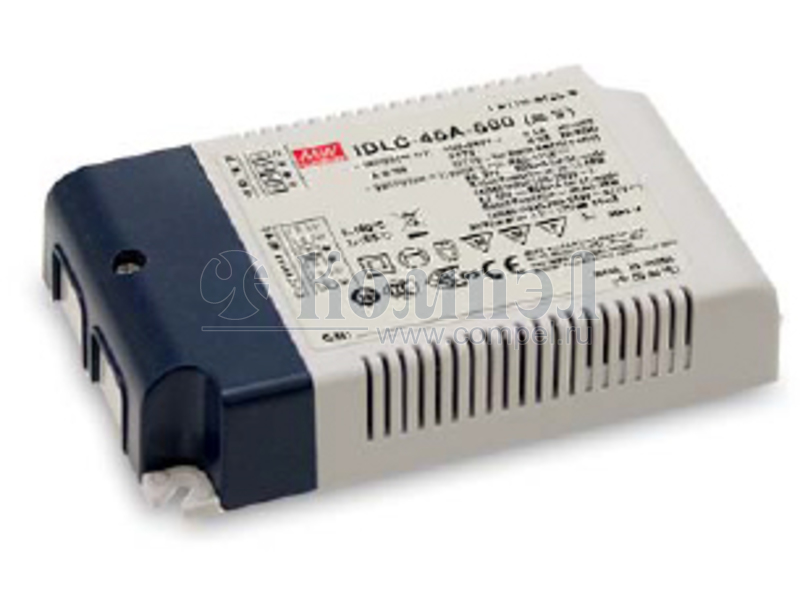

F~ IDLC-45A-700 (MW)

— 1 шт — низкие пульсации, дополнительный выход
F~ IDLC-45A-350 (MW)

— — низкие пульсации, дополнительный выход

Файлы 2

показать свернуть
40W Multiple-Stage Constant Current Mode LED Driver LCM-40 series User’s Manual       Video  IS 15885(Part 2/Sec13) THOMAS SAMUEL THOMAS SAMUEL R-41027766 ■  ‧C  ‧P ‧ ‧ ‧ ■  ‧ ‧ ‧ ‧  ‧ ‧ ■   ～  ℃℃    ■                 File Name:LCM-40-SPEC 2021-09-03 PDF
Документация на LCM-40EO

LCM-40.cdr

Дата модификации: 02.09.2021

Размер: 915.1 Кб

12 стр.

40W Multiple-Stage Output Current LED Power Supply ¡¡E¡½ E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡ E Features : ¢º M M SELV SPECIFICATION MODEL LCM-40 SELECTABLE CURRENT Note.3 350mA DC VOLTAGE RANGE 2 ~ 100V RATED POWER 42W 500mA 600mA 700mA 900mA 1050mA 2 ~ 80V 2 ~ 67V 2 ~ 57V 2 ~ 45V 2 ~ 40V ¡Ó RIPPLE CURRENT OUTPUT 5.0% RIPPLE & NOISE (max.) Note.2 700mVp-p 65V NO LOAD OUTPUT VOLTAGE (max.) 110V ¡Ó5.0% CURRENT ACCURACY Note.5 1000ms, 80ms / 230VAC at rated power SETUP, RISE TIME 16ms/230VAC at rated power HOLD UP TIME (Typ.) VOLTAGE RANGE Note.4 180 ~ 295VAC PROTECTION ¡Ù EFFICIENCY (Typ.) Note.6 91% AC CURRENT (Typ.) INRUSH CURRENT(Typ.) 0.23A/230VAC 0.2A/277VAC COLD START 20A(twidth=260 s measured at 50% Ipeak) at 230VAC LEAKAGE CURRENT <0.5mA / 240VAC SHORT CIRCUIT Constant current limiting, recovers automatically after fault condition is removed 110 ~ 130V Protection type : Shutdown o/p voltage, re-power on to recover OVER VOLTAGE ¡Ó DIMMING Please see "Dimming Operation" Please see "Synchronization Operation" WORKING TEMP. -30 ~ +60 ¢J (Refer to "Derating Curve") 20 ~ 90% RH non-condensing ¢J ¡Ó0.03%/¢J (0 ~ 50¢J) -40 ~ +80 , 10 ~ 95% RH VIBRATION 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes SAFETY STANDARDS UL8750, ENEC EN61347-1, EN61347-2-13,EN62384 independent approved WITHSTAND VOLTAGE I/P-O/P:3.75KVAC ISOLATION RESISTANCE I/P-O/P:>100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015, EN61000-3-2 Class C( 40% rated power) ; EN61000-3-3 EMC EMISSION EMC IMMUNITY DIMENSION PACKING NOTE ¢J ¡Ó10¢J (RTH2) Protection type : Shut down o/p voltage, re-power on to recover SYNCHRONIZATION MTBF OTHERS 90 12V @ 50mA for driving fan; Tolerance 5% By external NTC(not provide with the power supply), please see "Temperature Compensation Operation" WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT EMC £g TEMP. COMPENSATION AUXILIARY POWER SAFETY & ¡Ù POWER FACTOR (Typ.) PF 0.975/230VAC, PF 0.96/277VAC at rated power (Please refer to "Power Factor Characteristic" curve) TOTAL HARMONIC DISTORTION Total harmonic distortion will be lower than 20% when output loading is 75% or higher OVER TEMPERATURE FUNCTION 254 ~ 417VDC 47 ~ 63Hz FREQUENCY RANGE INPUT series Output current level selectable by DIP S.W. 180~295VAC input only Built-in active PFC function Protections: Short circuit / Over voltage / Over temperature Cooling by free air convection Fully isolated plastic case Class power unit, no FG Built-in 0~10Vdc and PWM signal dimming function Built-in 12V/50mA auxiliary output IP20 design Temperature compensation function by external NTC No load power consumption <1W(Note.7) Power supplies synchronization function up to 10 units Suitable for indoor LED lighting applications 3 years warranty 110 F LCM-40 ¢J ¡Ù Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547 light industry level (surge 2KV), criteria A 260.6K hrs min. MIL-HDBK-217F (25 ) ¢J 123.5*81.5*23mm (L*W*H) 0.24Kg ; 54pcs/15Kg/1.12CUFT ¢J 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf parallel capacitor. 3. Please see "DIP switch table". 4. Derating may be needed under low input voltage. Please check the static characteristics for more details. 5. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. 6. Efficiency is measured at 500mA/80V output set by DIP switch. 7. No load power consumption<1W is measured at 180~277VAC, with lighting fixture connected and output current dimmed to 0%. 8. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. File Name:LCM-40-SPEC 2013-03-25 PDF
Документация на серию LCM-40

LCM-40.cdr

Дата модификации: 27.03.2013

Размер: 217.3 Кб

5 стр.
