RS-150-24

Компактный AC-DC (DC-DC), 150Вт, Uвх=88-264VAC (120-370VDC), один выход 24В/6.5А, подстр. Uвых -/+10%, изоляция 3кVAC (вх-вых), 1,5кVAC (вх-корп), 199х98х38 мм, -20...+70°С Производитель: MEAN WELL
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

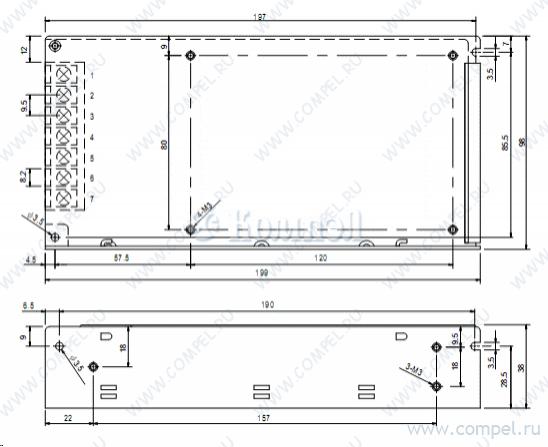

Размер 199×98×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 20

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ LRS-150-24 (MW)

в коробках 30 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 156W, Hybrid
P= LRS-150F-24 (MW)

в коробках 30 шт SPS Case 156W 24V/6,5A КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 156W, Hybrid
P= LM150-23B24 (MORNSUN)

1 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 156W, Hybrid
F~ LM150-23B24R2 (MORNSUN)

20 шт КЗ, перегрузка, перенапряжение, перегрев
F~ LM150-20B24 (MORNSUN)

1 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
A+ HRP-150N-24 (MW)

в коробках 4 шт пиковая перегрузка до 250%, ККМ КЗ, перегрев, перегрузка, перенапряжение для нагрузки с повышенным пиковым током
A+ SPV-150-24 (MW)

1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24 В; I1: до 6.25 А; Ст... ККМ, дистанционное управление, компенсация на проводах КЗ, перегрузка, перенапряжение, перегрев Дистанционное включение/выключение. Регулировка выходного напряжения от 20% до 110%
A+ HRP-150-24 (MW)

в коробках 24 шт ККМ, компенсация на проводах, 1U профиль, ограничение тока КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 156W, Hybrid
A+ LM150-22B24 (MORNSUN)

1 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 156W, Hybrid
A+ ENC-180-24 (MW)


КЗ, перенапряжение, перегрев, обратная полярность
A+ RSP-150-24 (MW)

1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 22.8...26.4 В; I1: до 6... ККМ, 1U профиль, ограничение тока, дистанционное Вкл/Выкл КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 151.2W, Hybrid
A+ HEP-150-24A (MW)

1 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 151.2W, Hybrid
A+ LMF150-20B24 (MORNSUN)

КЗ, перегрузка, перенапряжение, перегрев
A+ HRP-150N3-24 (MW)

в коробках 20 шт пиковая перегрузка до 350%, ККМ КЗ, перегрев, перегрузка, перенапряжение для нагрузки с повышенным пиковым током
A+ LSP-160-24T (MW)

в коробках 6 шт КЗ, перегрузка, перегрев, перенапряжение AC-DC Power Factor Correction Module, 1 Output, 162W, Hybrid
A+ HRPG-150-24 (MW)

1 шт ККМ, компенсация на проводах, 1U профиль, ограничение тока, дистанционное Вкл/Выкл, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев Серия экономичных источников питания. Потребление на холостом ходу менее 0.5 Вт. Дежурное питание 5 В 0.3 А
A+ LMF150-23B24 (MORNSUN)

КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ LM150-22B24[LRS-150-24] (MORNSUN)

1 шт

КЗ, перегрузка, перенапряжение, перегрев
A+ PVA150-27B24 (MORNSUN)

AC-DC Regulated Power Supply Module
A+ HEP-185-24A (MW)

в коробках 10 шт AC-DC, 187.2Вт, ККМ, вход 90…305В AC, 47…63Гц/127…431В DC,  выход 24В/7.8А, подстройка ... КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 185W, Hybrid

Файлы 2

показать свернуть
RS-150 150W Single Output Switching Power Supply ■ Features : Protections: Short circuit / Overload / Over voltage series User’s Manual Cooling by free air convection LED indicator for power on 100% full load burn-in test All using 105℃ long life electrolytic capacitors Withstand 300VAC surge input for 5 second High operating temperature up to 70℃ Withstand 5G vibration test High efficiency, long life and high reliability 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION www. tuv.com ID 2000000000 AS/NZS62368-1 MODEL OUTPUT INPUT TPTC004 RS-150-3.3 RS-150-5 RS-150-12 RS-150-15 RS-150-24 3.3V 5V 12V 15V 24V 48V RATED CURRENT 30A 26A 12.5A 10A 6.5A 3.3A CURRENT RANGE 0 ~ 30A 0 ~ 26A 0 ~ 12.5A 0 ~ 10A 0 ~ 6.5A 0 ~ 3.3A RATED POWER 99W 130W 150W 150W 156W 158.4W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p 120mVp-p 120mVp-p 120mVp-p 200mVp-p VOLTAGE ADJ. RANGE 3.2V ~ 3.5V VOLTAGE TOLERANCE Note.3 ±3.0% 4.75 ~ 5.5V ±2.0% 11.4 ~ 13.2V ±1.0% 14.25 ~ 16.5V ±1.0% 22.8 ~ 26.4V ±1.0% 45.6 ~ 52.8V ±1.0% LINE REGULATION Note.4 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION Note.5 ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% SETUP, RISE TIME 800ms, 20ms/230VAC HOLD UP TIME (Typ.) 28ms/230VAC VOLTAGE RANGE 88 ~ 132VAC / 176 ~ 264VAC selected by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 74% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 3A/115VAC 2A/230VAC COLD START 40A/230VAC OVERLOAD RS-150-48 1200ms, 30ms/115VAC at full load 20ms/115VAC at full load 78% 83% 248 ~ 373VDC(Withstand 300VAC surge for 5sec. Without damage) 84% 86% 86% 27.6 ~ 32.4V 55.2 ~ 64.8V <2mA / 240VAC Note.8 PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 6) EMC EMISSION 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V Protection type : Hiccup mode, recovers automatically after fault condition is removed -25 ~ +70℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 EMC IMMUNITY Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, criteria A, EAC TP TC 020 MTBF 244KHrs min. MIL-HDBK-217F (25℃) 199*98*38mm (L*W*H) 0.7Kg; 20pcs/14Kg/0.85CUFT DIMENSION PACKING NOTE BS EN/EN62368-1 IEC62368-1 DC VOLTAGE LEAKAGE CURRENT OTHERS UL62368-1 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 7. Length of set up time is measured at cold first start. Turning ON/OFF the power supply very quickly may lead to increase of the set up time. 8. Extra consideration should be taken when selecting output wiring for 3.3V and 5V models. This is to prevent the protection modes for overload and short circuit from becoming constant power. 9. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:RS-150-SPEC 2021-09-15 PDF
Документация на RS-150-5

RS-150-20210915.cdr

Дата модификации: 28.09.2021

Размер: 133.6 Кб

2 стр.

RS-150 150W Single Output Switching Power Supply series Features : Protections:Short circuit/Over load/Over voltage Cooling by free air convection LED indicator for power on 100% full load burn-in test All using 105 long life electrolytic capacitors Withstand 300VAC surge input for 5 second High operating temperature up to 70 Withstand 5G vibration test High efficiency, long life and high reliability 3 years warranty SPECIFICATION MODEL OUTPUT INPUT RS-150-3.3 RS-150-5 RS-150-12 RS-150-15 RS-150-24 DC VOLTAGE 3.3V 5V 12V 15V 24V 48V RATED CURRENT 30A 26A 12.5A 10A 6.5A 3.3A CURRENT RANGE 0 ~ 30A 0 ~ 26A 0 ~ 12.5A 0 ~ 10A 0 ~ 6.5A 0 ~ 3.3A RATED POWER 99W 130W 150W 150W 156W 158.4W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p 120mVp-p 120mVp-p 120mVp-p 200mVp-p VOLTAGE ADJ. RANGE 4.75 ~ 5.5V 2.0% 11.4 ~ 13.2V 1.0% 14.25 ~ 16.5V 1.0% 22.8 ~ 26.4V 1.0% 45.6 ~ 52.8V 1.0% 3.2V ~ 3.5V VOLTAGE TOLERANCE Note.3 3.0% RS-150-48 LINE REGULATION Note.4 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION Note.5 2.0% 1.0% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 800ms, 20ms/230VAC HOLD TIME (Typ.) 28ms/230VAC VOLTAGE RANGE 88 ~ 132VAC / 176 ~ 264VAC selected by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 74% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 3A/115VAC 2A/230VAC COLD START 40A/230VAC LEAKAGE CURRENT 1200ms, 30ms/115VAC at full load 20ms/115VAC at full load 78% 248 ~ 373VDC(Withstand 300VAC surge for 5sec. Without damage) 83% 84% 86% 87% 27.6 ~ 32.4V 55.2 ~ 64.8V <2mA / 240VAC 110 ~ 150% rated output power OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE Protection type : Hiccup mode, recovers automatically after fault condition is removed 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V Protection type : Hiccup mode, recovers automatically after fault condition is removed -25 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE EMC (Note 6) I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61000-6-2 (EN50082-2) heavy industry level, criteria A EMS IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE 244KHrs min. MIL-HDBK-217F (25 199*98*38mm (L*W*H) 0.7Kg; 20pcs/15Kg/0.8CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 7. Length of set up time is measured at cold first start. Turning ON/OFF the power supply very quickly may lead to increase of the set up time. File Name:RS-150-SPEC 2005-09-13 PDF
Документация на серию RS-150

RS-150.cdr

Дата модификации: 01.10.2005

Размер: 414.5 Кб

2 стр.
