RS-50-24

MEAN WELL
Компактный AC-DC (DC-DC), 50Вт, Uвх=88-264VAC (120-370VDC), один выход 24В/2.2А, подстр. Uвых -/+10%, изоляция 3кVAC (вх-вых), 1,5кVAC (вх-корп), 99х97х36 мм, -20...+70°С Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии RS-50
Чертеж серии RS-50



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 99×97×36 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 16

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ LRS-75-24 (MW)

— в коробках 45 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 76.8W, Hybrid
P+ LRS-50-24 (MW)

— в коробках 60 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 52.8W, Hybrid
F~ TXM 050-124 (TRACO)

— 1 шт КЗ, перегрузка, перенапряжение — —
A+ LRS-50-3.3 (MW)

— 1 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 33W, Hybrid
A+ EPS-65-24-C (MW)

— в коробках 45 шт AC-DC сетевой преобразователь - P вых: 65 Вт; Выход: 24 В; U1: 21.6...27 В; I1: до 2.71... компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module

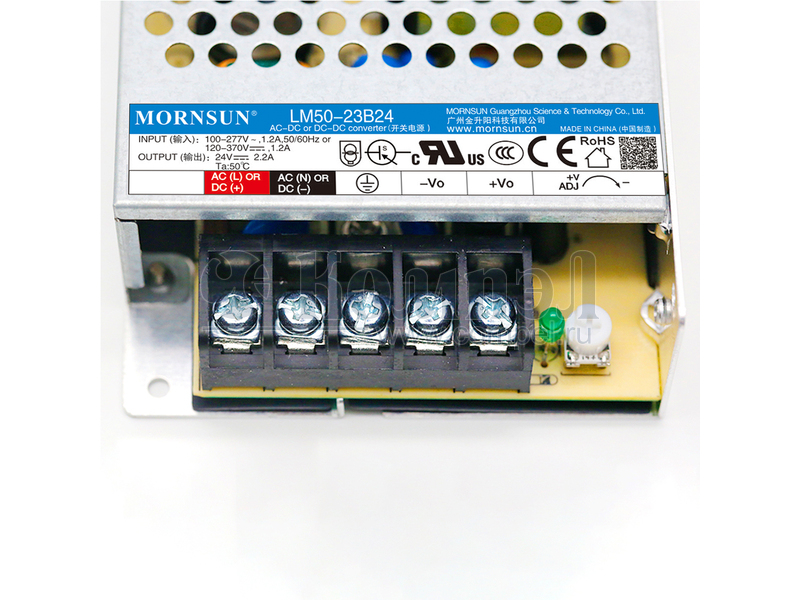

A+ LM50-23B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module

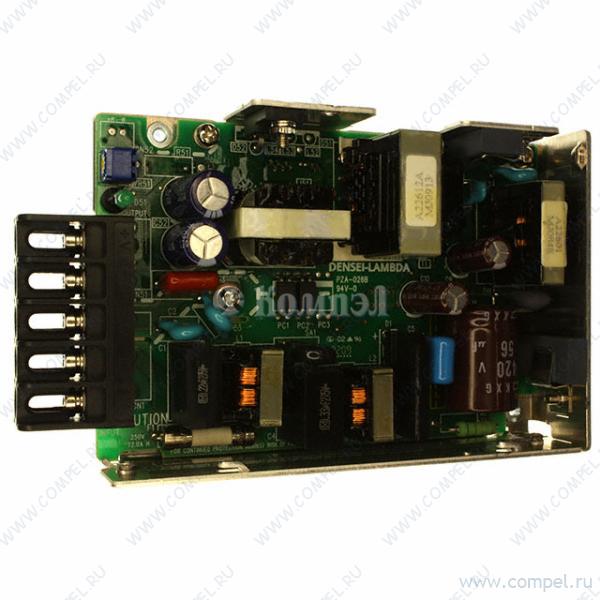

A+ HWS50-24/HD (LAMBDA)

— 1 шт AC-DC сетевой преобразователь - P вых: 50 Вт; Выход: 24 В; U1: 19.2...28.8 В; I1: до 2.... КЗ, перегрузка, перенапряжение —

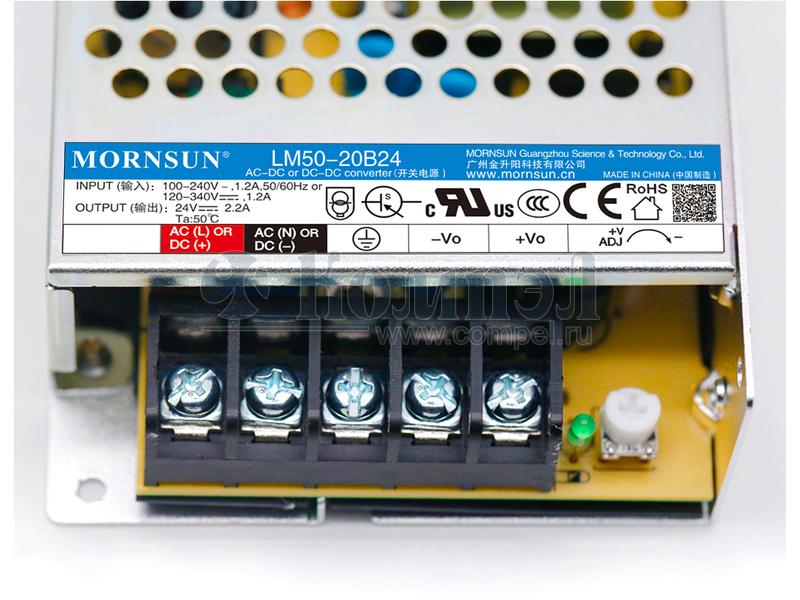

A+ LM50-20B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ TXLN 060-124 (TRACO)

—

 — — — — — — — — — — — — — —
A+ TMP 60124C (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24 В; I1: до 2.5 А; Стаб... компактный дизайн, базовая модель, источник закрытого исполнения на ПП — — —
A+ TPP 65-124 (TRACO)

— 1 шт КЗ, перегрузка, перенапряжение — — — — — — —
A+ RACM65-24S (RECOM)

— 1 шт — — — — AC-DC Regulated Power Supply Module, 1 Output, 65W, Hybrid
A+ RACM65-24S/OF (RECOM)

— — — — — AC-DC Regulated Power Supply Module, 1 Output, 65W, Hybrid
A+ LS50-24 (LAMBDA)

— 1 шт AC-DC сетевой преобразователь - P вых: 50 Вт; Выход: 24 В; U1: 22...27.2 В; I1: до 2.2 ... КЗ, перегрузка, перенапряжение — —
A+ LM50-22B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ GK-50-24 (HGPOWER)

— в коробках 36 шт AC-DC сетевой преобразователь - P вых: 50 Вт; Выход: 24 В; U1: 24 В; I1: до 2.08 А; Ста... — —

Файлы 2

показать свернуть
RS-50 50W Single Output Switching Power Supply ■ Features : Universal AC input / Full range Protections: Short circuit / Overload / Over voltage Cooling by free air convection LED indicator for power on 100% full load burn-in test All using 105℃ long life electrolytic capacitors Withstand 300VAC surge input for 5 second High operating temperature up to 70℃ Withstand 5G vibration test No load power consumption<0.5W High efficiency, long life and high reliability 3 years warranty series User’s Manual Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 SPECIFICATION AS/NZS62368-1 MODEL OUTPUT INPUT TPTC004 RS-50-5 RS-50-12 RS-50-15 RS-50-24 RS-50-48 3.3V 5V 12V 15V 24V 48V RATED CURRENT 10A 10A 4.2A 3.4A 2.2A 1.1A CURRENT RANGE 0 ~ 10A 0 ~ 10A 0 ~ 4.2A 0 ~ 3.4A 0 ~ 2.2A 0 ~ 1.1A RATED POWER 33W 50W 50.4W 51W 52.8W 52.8W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p 120mVp-p 120mVp-p 120mVp-p 200mVp-p VOLTAGE ADJ. RANGE 4.75 ~ 5.5V ±2.0% 10.8 ~ 13.2V ±1.0% 13.5 ~ 16.5V ±1.0% 22 ~ 27.2V ±1.0% 42 ~ 54V ±1.0% 3V ~ 3.6V VOLTAGE TOLERANCE Note.3 ±3.0% LINE REGULATION Note.4 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION Note.5 ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% 88% 89% SETUP, RISE TIME 500ms, 30ms/230VAC HOLD UP TIME (Typ.) 60ms/230VAC VOLTAGE RANGE 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 78% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.3A/115VAC 0.8A/230VAC COLD START 33A/230VAC OVERLOAD OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC EMC EMISSION EMC IMMUNITY MTBF DIMENSION PACKING NOTE BS EN/EN62368-1 IEC62368-1 RS-50-3.3 PROTECTION OTHERS UL62368-1 DC VOLTAGE LEAKAGE CURRENT (Note 6) GB4943.1 1200ms, 30ms/115VAC at full load 14ms/115VAC at full load 125 ~ 373VDC (Withstand 300VAC surge for 5sec. Without damage) 83% 84.5% 86% <2mA / 240VAC 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V 55.2 ~ 64.8V Protection type : Hiccup mode, recovers automatically after fault condition is removed -25 ~ +70℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes UL62368-1, TUV BS EN/EN62368-1 , AS/NZS 62368.1 , EAC TP TC 004, CCC GB4943 .1 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254 class B,GB17625.1, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, criteria A, EAC TP TC 020 228Khrs min. MIL-HDBK-217F (25℃) 99*97*36mm (L*W*H) 0.41Kg; 45pcs/19.5Kg/0.94CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 7. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:RS-50-SPEC 2021-09-15 PDF
Документация на RS-50-5

RS-50-20210915.cdr

Дата модификации: 28.09.2021

Размер: 132.2 Кб

2 стр.

RS-50 50W Single Output Switching Power Supply series Features : Universal AC input / Full range Protections:Short circuit/Over load/Over voltage Cooling by free air convection LED indicator for power on 100% full load burn-in test All using 105 long life electrolytic capacitors Withstand 300VAC surge input for 5 second High operating temperature up to 70 Withstand 5G vibration test High efficiency, long life and high reliability 3 years warranty SPECIFICATION MODEL OUTPUT INPUT RS-50-3.3 RS-50-5 RS-50-12 RS-50-15 RS-50-24 RS-50-48 DC VOLTAGE 3.3V 5V 12V 15V 24V 48V RATED CURRENT 10A 10A 4.2A 3.4A 2.2A 1.1A CURRENT RANGE 0 ~ 10A 0 ~ 10A 0 ~ 4.2A 0 ~ 3.4A 0 ~ 2.2A 0 ~ 1.1A RATED POWER 33W 50W 50.4W 51W 52.8W 52.8W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p 120mVp-p 120mVp-p 120mVp-p 200mVp-p VOLTAGE ADJ. RANGE 4.75 ~ 5.5V 2.0% 10.8 ~ 13.2V 1.0% 13.5 ~ 16.5V 1.0% 22 ~ 27.2V 1.0% 42 ~ 54V 1.0% 3V ~ 3.6V VOLTAGE TOLERANCE Note.3 3.0% LINE REGULATION Note.4 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION Note.5 2.0% 1.0% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 500ms, 20ms/230VAC HOLD TIME (Typ.) 60ms/230VAC VOLTAGE RANGE 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 72% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.3A/115VAC 0.8A/230VAC COLD START 33A/230VAC LEAKAGE CURRENT 1200ms, 30ms/115VAC at full load 14ms/115VAC at full load 125 ~ 373VDC (Withstand 300VAC surge for 5sec. Without damage) 78% 81% 83% 84% 86% <2mA / 240VAC 110 ~ 150% rated output power OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE Protection type : Hiccup mode, recovers automatically after fault condition is removed 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V 55.2 ~ 64.8V Protection type : Hiccup mode, recovers automatically after fault condition is removed -25 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC SAFETY & ISOLATION RESISTANCE EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B EMC (Note 6) HARMONIC CURRENT EMS IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61000-6-2 (EN50082-2) heavy industry level, criteria A 228Khrs min. MIL-HDBK-217F (25 99*97*36mm (L*W*H) 0.41Kg; 45pcs/19.5Kg/0.9CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:RS-50-SPEC 2006-04-12 PDF
Документация на серию RS-50

RS-50.cdr

Дата модификации: 21.04.2006

Размер: 222 Кб

2 стр.
