S-35-12

MEAN WELL
AC-DC, 35Вт, Uвх=85-132VAC (170-264VАC), один выход 12В/3А, подстр. Uвых=+/-10%, изоляция 1,5кVAC, 129х98х38 мм, 0...+50°С Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии S-35

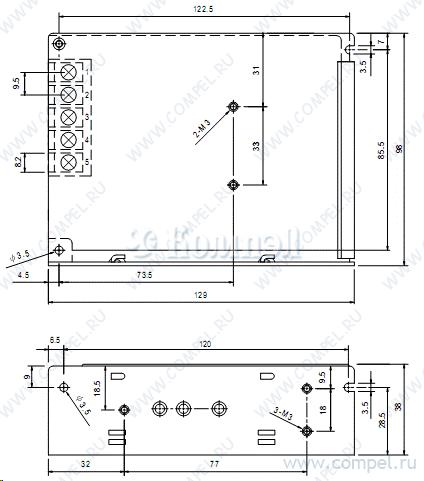

Чертеж серии S-35



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 129×98×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 11

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RS-35-12 (MW)

— в коробках 45 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 36Вт,Uвх=88-264В AC(125-373В DC),выхо... КЗ, перегрузка, перенапряжение —
A+ LRS-35-12 (MW)

— в коробках 60 шт КЗ, перегрузка, перенапряжение —
A+ LM35-22B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 36W, Hybrid
A+ LDE45-20B12A2S (MORNSUN)

— 5 шт КЗ, перегрузка, перенапряжение — — — —
A+ EPS-45-12-C (MW)

— 1 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение —
A+ LM35-20B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LM35-23B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ HLK-40M12 (HI-LINK)

DIP4

 — — — — — — —
A+ HLK-40M12A (HI-LINK)

— — — — — — — —
A+ PMT-12V35W1AA (DELTA)

—

 — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — — — —
A+ PMT-12V35W2BA (DELTA)

—

 — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — — — —

Файлы 1

показать свернуть
S-35 35W Single Output Switching Power Supply series Features : AC input range selected by switch Protections:Short circuit/Over load Cooling by free air convection LED indicator for power on Fixed switching frequency at 37KHz 1 year warranty SPECIFICATION MODEL OUTPUT S-35-5 S-35-12 S-35-15 S-35-24 DC VOLTAGE 5V 12V 15V 24V RATED CURRENT 7A 3A 2.4A 1.5A CURRENT RANGE 0 ~ 7A 0 ~ 3A 0 ~ 2.4A 0 ~ 1.5A RATED POWER 35W 36W 36W 36W RIPPLE & NOISE (max.) Note.2 75mVp-p 100mVp-p 100mVp-p 100mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 1.0% 13.5 ~ 16.5V 1.0% 22.6 ~ 26.4V 1.0% VOLTAGE TOLERANCE Note.3 INPUT 4.75 ~ 5.5V 2.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 0.5% 0.5% 0.5% SETUP, RISE, HOLD TIME 200ms, 100ms, 30ms at full load VOLTAGE RANGE 85 ~ 132VAC / 170 ~ 264VAC selected by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 70% AC CURRENT INRUSH CURRENT(max.) 0.8A/115VAC 0.45A/230VAC COLD START 18A/115VAC 36A/230VAC LEAKAGE CURRENT PROTECTION OVER LOAD WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC 240 ~ 370VDC 76% 78% 78% <2mA / 240VAC 105 ~ 150% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes Design refer to UL1012 I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Design refer to FCC Part15 J Conduction Class B MTBF OTHERS NOTE DIMENSION PACKING 435.2K hrs min. MIL-HDBK-217F (25 129*98*38mm (L*W*H) 0.41Kg; 30pcs/13.4Kg/0.86CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. File Name:S-35-SPEC 2004-06-30 PDF
Документация на серию S-35

(H:\\document\\CoreDRAW\\Specification\\\274\320\267\307\253\254\\S-35.cdr)

Дата модификации: 22.07.2004

Размер: 393 Кб

2 стр.
