SRS-1205

MEAN WELL
DC/DC преобразователи на печатную плату
развернуть ▼ свернуть ▲
Фотография серии SRS
Чертеж серии SRS



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Размер 22.6×9.9×8.4 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара

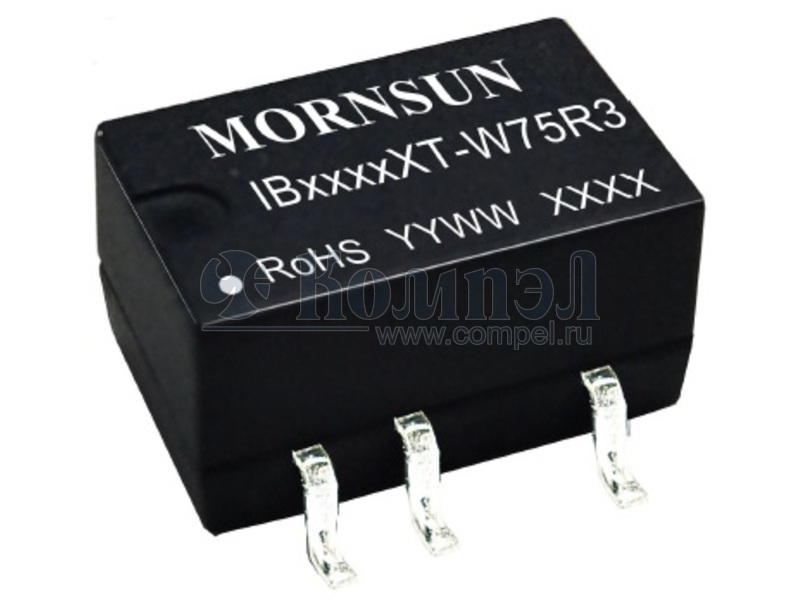

A- IB1205XT-W75R3 (MORNSUN)

— в линейках 10 шт — — — — — — — — — —

Файлы 2

показать свернуть
SRS 0.5W DC-DC Regulated Single Output Converter series ■ Features : 1000VDC I/O isolation Internal SMD technology Built-in EMI filter Cooling by free air convection Non-conductive plastic case Dual in line package 100% burn-in test Low cost / High reliability Approvals: FCC / EAC / CE / UKCA 2 years warranty SELECTION GUIDE ORDER NO. OUTPUT SRS-0505 SRS-2405 SRS-4805 SRS-0509 5V 9V CURRENT RANGE 0 ~ 100mA 0 ~ 56mA EFFICIENCY (TYP.) 60% 60% ORDER NO. SRS-0512 DC VOLTAGE OUTPUT SRS-1205 DC VOLTAGE SRS-1212 SRS-2412 SRS-4812 SRS-0515 12V 15V CURRENT RANGE 0 ~ 42mA 0 ~ 34mA EFFICIENCY (TYP.) 60% 60% SRS-1209 SRS-2409 SRS-4809 SRS-1215 SRS-2415 SRS-4815 SPECIFICATION 0.5W RATED POWER RIPPLE & NOISE (max.) Note.2 100mVp-p ±1.0% LINE REGULATION OUTPUT Note.3 ±1.0% LOAD REGULATION VOLTAGE ACCURACY ±2.0%(Typ.) SWITCHING FREQUENCY VOLTAGE RANGE 50KHz min. 4.5 ~ 5.5V 10.8 ~ 13.2V 21.6 ~ 26.4V 43.2 ~ 52.8V 4.5 ~ 5.5V 10.8 ~ 13.2V 21.6 ~ 26.4V 43.2 ~ 52.8V NORMAL VOLTAGE 5V 12V 24V 48V 5V 12V 24V 48V 72mA 36mA 19mA 175mA 72mA 36mA 19mA 15mA 9mA 5mA 37mA 15mA 9mA 5mA INPUT CURRENT INPUT Full load 175mA No load 37mA FILTER Capacitor type Fuse recommended PROTECTION 150 ~ 350% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed All output equipped with short circuit OVERLOAD PROTECTION (Note. 4) ±3.0%(max.) SHORT CIRCUIT WORKING TEMP. Protection type : Hiccup mode, recovers automatically after fault condition is removed -25 ~ +71℃ (Refer to "Derating Curve") WORKING HUMIDITY 20% ~ 90% RH non-condensing ENVIRONMENT STORAGE TEMP., HUMIDITY -25 ~ +105℃, 10 ~ 95% RH ±0.03% / ℃(0 ~ 50℃) TEMP. COEFFICIENT VIBRATION 10 ~ 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes SAFETY STANDARDS EAC TP TC 020/2011 approved I/P-O/P:1KVDC I/P-O/P: 100M Ohms / 500VDC / 25℃/ 70% RH 80pF max. WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC ISOLATION CAPACITANCE EMC EMISSION EMC IMMUNITY MTBF OTHERS DIMENSION Compliance to BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8, light industry level, criteria A, EAC TP TC 020 600khrs min. MIL-HDBK-217F(25℃) 22.6*9.9*8.9mm or 0.89"*0.39"*0.35" inch (L*W*H) 3.1g NOTE: All dimensions are in mm(inch) Pin size is 0.50x0.30mm (0.02 " x0.01") Pin is Tolerance:x.xx±0.05mm(±0.002") Tolerance:x.x or x.xx±0.5mm(±0.02") 3.81 (0.15) 9.9 (0.39) 0.5 (0.02) 1 BOTTOM VIEW 11 10 9 22.6 (0.89) 12.7 (0.50) 16 6 7 8 Derating Curve Pin Configuration Mechanical Specification Pin No. Output 1 & 16 +Vin 6 & 11 7 & 10 -Vout +Vout 8 & 9 -Vin 100 LOAD (%) WEIGHT 80 -25 0 25 50 60 71 100 Ta (℃) 2.54 (0.10) 7.62 (0.30) NOTE 8.9 (0.35) 1.All parameters are specified at normal input, rated load, 25℃ 70% RH ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Load regulation is measured from 10% to 100% rated load. 4.Please prevent the converter from operating in overload or short circuit condition for more than 30 seconds. ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name: SRS-SPEC 2021-12-01 PDF
Документация на SRS-4815

SRS.cdr

Дата модификации: 25.11.2021

Размер: 53.4 Кб

1 стр.

SRS 0.5W DC-DC Regulated Single Output Converter series Features : Internal SMD technology 1000VDC I/O isolation 3000VDC isolation is available Input filter: Capacitor type Non-conductive plastic case Dual in line package SIP packge is available High reliability / Low cost 100% burn-in test 1 year warranty SELECTION GUIDE ORDER NO. OUTPUT SRS-0505 SRS-2405 SRS-4805 SRS-0509 5V 9V CURRENT RANGE 0 ~ 100mA 0 ~ 56mA EFFICIENCY (TYP.) 60% 60% DC VOLTAGE 12V 15V CURRENT RANGE 0 ~ 42mA 0 ~ 34mA EFFICIENCY (TYP.) 60% 60% ORDER NO. OUTPUT SRS-1205 DC VOLTAGE SRS-0512 SRS-1212 SRS-2412 SRS-4812 SRS-0515 SRS-1209 SRS-2409 SRS-4809 SRS-1215 SRS-2415 SRS-4815 SPECIFICATION RATED POWER 0.5W RIPPLE & NOISE (max.) Note.2 100mVp-p 1.0% LINE REGULATION OUTPUT LOAD REGULATION Note.3 1.0% VOLTAGE ACCURACY INPUT 2.0% SWITCHING FREQUENCY VOLTAGE RANGE 50KHz min. 4.5~5.5V 10.8~13.2V 21.6~26.4V 43.2~52.8V 4.5~5.5V 10.8~13.2V 21.6~26.4V 43.2~52.8V NORMAL VOLTAGE 5V 12V 24V 48V 5V 12V 24V 48V 66mA 32mA 18mA 166mA 66mA 32mA 18mA 10mA 8mA 6mA 12mA 10mA 8mA 6mA INPUT CURRENT Full load 166mA No load 12mA FILTER Capacitor type 150~350% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed All output equipped with short circuit OVER LOAD PROTECTION (Note. 4) SHORT CIRCUIT WORKING TEMP. Protection type : Hiccup mode, recovers automatically after fault condition is removed -25~+71 (Refer to output load derating curve) WORKING HUMIDITY 20%~90% RH non-condensing 10~95% RH ENVIRONMENT STORAGE TEMP., HUMIDITY -25~+105 TEMP. COEFFICIENT 0.03% / (0~50 ) VIBRATION 10~500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes I/P-O/P:1KVDC WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE I/P-O/P: 100M Ohms / 500VDC EMC 80pF max. ISOLATION CAPACITANCE 600khrs min. MIL-HDBK-217F(25 ) MTBF OTHERS DIMENSION 22.6*9.9*8.4mm or 0.89"*0.39"*0.33" inch (L*W*H) 3.1g WEIGHT Derating Curve Pin Configuration Mechanical Specification Unit: mm (inch) 3.81 (0.15) 1 BOTTOM VIEW 11 10 9 22.6 (0.89) 12.7 (0.50) 16 6 7 8 Pin No. Output 1 & 16 +Vin 6 & 11 7 & 10 -Vout +Vout 8 & 9 -Vin 100 LOAD (%) 9.9 (0.39) 80 2.54 (0.10) 7.62 (0.30) NOTE 8.4 (0.33) -25 0 25 50 60 71 100 Ta ( ) 1.All parameters are specified at normal input, rated load, 25 70% RH. Ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Load regulation is measured from 10% to 100% rated load. 4.Please prevent the converter from operating in overload or short circuit condition for more than 30 seconds. File Name: SRS-SPEC 2005-03-14 PDF
