CL21A476MQYNNNE

Samsung
Конденсатор керамический 6.3 В, 47 мкФ ±20%, X5R, 0805, -55...85 °C
развернуть ▼ свернуть ▲

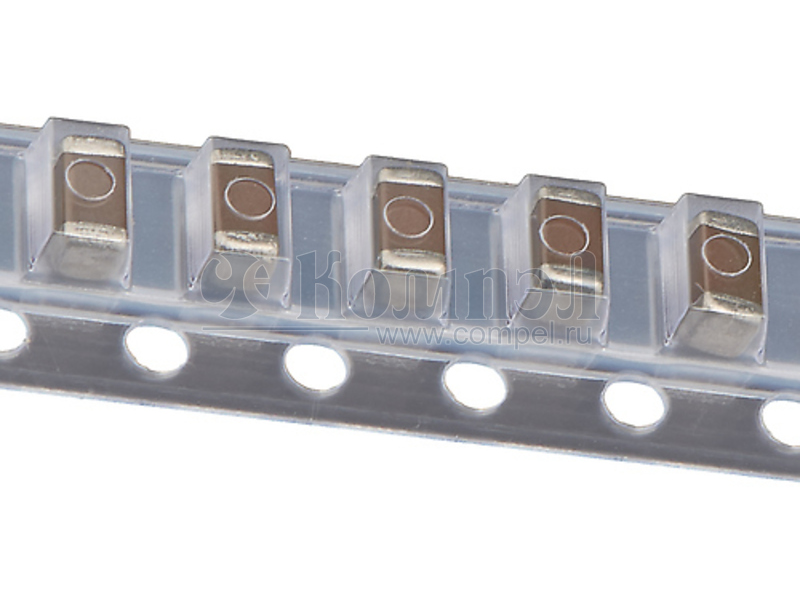

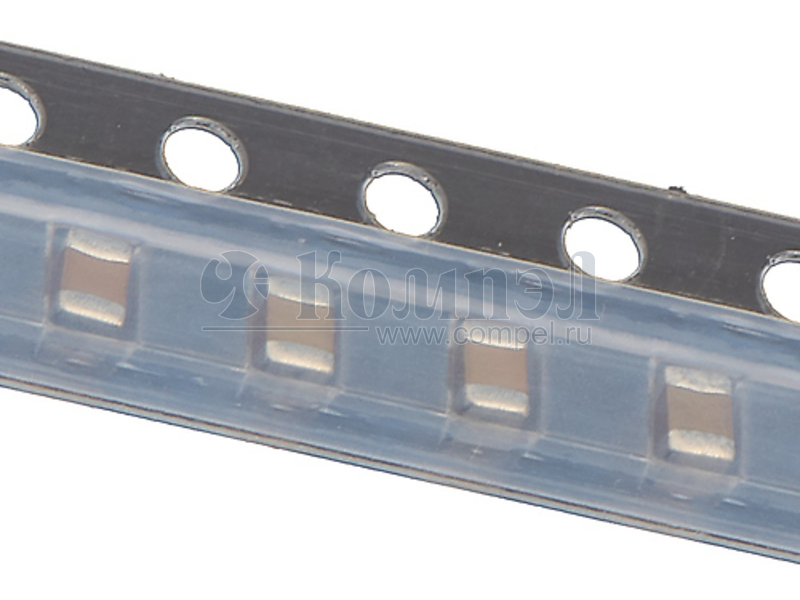

Внешний вид серии CL
Внешний вид серии CL

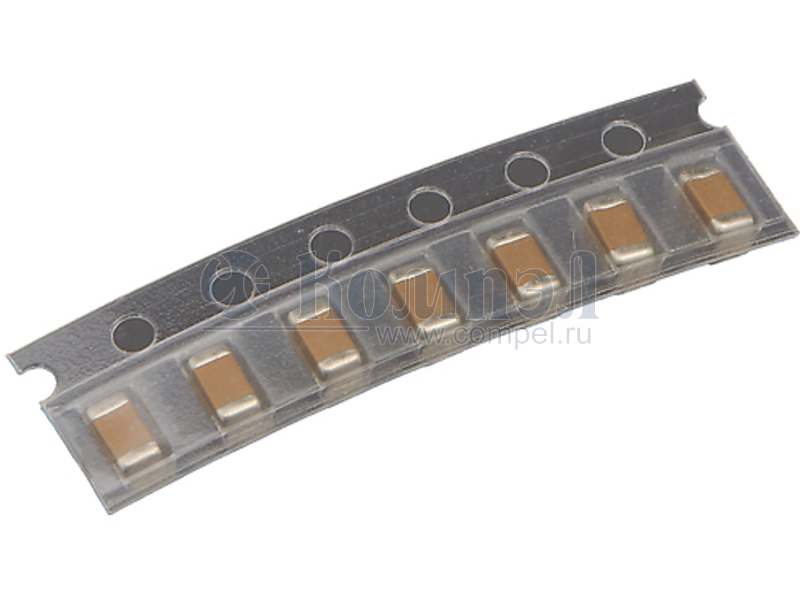

Внешний вид CL21A476MQYNNNE


Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение постоянное номинальное
Тип диэлектрика
Корпус производителя
Температура рабочая
Размер 2×1.25×1.25 мм
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 23

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение VDC Напряжение VAC Тип диэлектрика Корпус производителя Способ монтажа Шаг Классификация Применение Температура рабочая Примечания Карточка
товара
P= CC0805MKX5R5BB476 (YAG)

SMD080520X125MM в ленте 3000 шт Керамический конденсатор - UDC: 6.3 В; Ёмкость: 47 мкФ; Допуск: ±20%; Диэлектрик: X5R; ... — — — — —
P= 0805X476M6R3NT (FNR)

SMD080520X125MM

 — — — — — —
P= CC0805MFX5R5BB476 (YAG)

—

 — — — — — Ceramic Capacitor, Multilayer, Ceramic, 6.3V, 20% +Tol, 20% -Tol, X5R, 15% TC, 47uF, Surface Mount, 0805
P= 0805X476M6R3CT (WALSIN)

SMD080520X125MM 100 шт

 — — — — Ceramic Capacitor, Multilayer, Ceramic, 6.3V, 20% +Tol, 20% -Tol, X5R, 15% TC, 47uF, Surface Mount, 0805
P= TCC0805X5R476M6R3FT (CCTC)

SMD080520X125MM 3000 шт — — — — — —
P= CL21A476MQ9LRNC (SAMSUNG)

SMD080520X125MM 200 шт — — — — —
P= CL21A476MQYNNWE (SAMSUNG)

SMD080520X125MM — — — — — Ceramic Capacitor, Multilayer, Ceramic, 6.3V, 20% +Tol, 20% -Tol, X5R, 15% TC, 47uF, Surface Mount, 0805
P= CL21A476MQCLRNC (SAMSUNG)

SMD080520X125MM 4000 шт — — — — —
P= CL21A476MQYNNNG (SAMSUNG)

SMD080520X125MM в ленте 3000 шт Керамический конденсатор - Коды заказа: CERCAP 47/6.3V 0805 MX5R; UDC: 6.3 В; Ёмкость: ... — — — —
A+ CC0805MKX5R6BB476 (YAG)

SMD080520X125MM 1 шт

 — — — — — Ceramic Capacitor, Multilayer, Ceramic, 10V, 20% +Tol, 20% -Tol, X5R, 15% TC, 47uF, Surface Mount, 0805
A- CL31A476MQHNNNE (SAMSUNG)

SMD120632X16MM в ленте 2000 шт Керамический конденсатор - Коды заказа: CERCAP 47/6.3V 1206 MX5R; UDC: 6.3 В; Ёмкость: ... — — — —
A- TCC1206X5R476M100HT (CCTC)

SMD120632X16MM в ленте 2000 шт — — — — — —
A- TCC1206X5R476M6R3HT (CCTC)

SMD120632X16MM в ленте 2000 шт — — — — — —
A- TCC1210X5R476K160MT (CCTC)

SMD121032X25MM в ленте 1500 шт — — — — — —
A- TCC1210X5R476M160MT (CCTC)

SMD121032X25MM в ленте 1500 шт — — — — — —
A- CC1206MKX5R5BB476 (YAG)

SMD120632X16MM в ленте 2000 шт Керамический конденсатор - UDC: 6.3 В; Ёмкость: 47 мкФ; Допуск: ±20%; Диэлектрик: X5R; ... — — — — —
A- CC1206MKX5R6BB476 (YAG)

SMD120632X16MM в ленте 2000 шт — — — — —
A- CC1210MKX5R5BB476 (YAG)

SMD121032X25MM в ленте 500 шт Керамический конденсатор - UDC: 6.3 В; Ёмкость: 47 мкФ; Допуск: ±20%; Диэлектрик: X5R; ... — — — — —
A- CL31A476MPHNNNE (SAMSUNG)

SMD120632X16MM в ленте 2000 шт Керамический конденсатор - Коды заказа: CERCAP 47/10V 1206 MX5R; UDC: 10 В; Ёмкость: 47... — — — —
A- CL32A476KPJNNNE (SAMSUNG)

SMD121032X25MM в ленте 1000 шт — — — — —
A- CL32A476KOJNNNE (SAMSUNG)

SMD121032X25MM в ленте 1000 шт — — — — —
A- CC1210KKX5R7BB476 (YAG)

SMD121032X25MM в ленте 500 шт — — — — —
A- CL32A476MQJNNNE (SAMSUNG)

SMD121032X25MM в ленте 1000 шт — — — — —

Файлы 2

показать свернуть
General Multilayer Ceramic Capacitors MLCC is an electronic part that temporarily stores an electrical charge and the most prevalent type of capacitor today. New technologies have enabled the MLCC manufacturers to follow the trend dictated by smaller and smaller electronic devices such as Cellular telephones, Computers, DSC, DVC General Features - Miniature Size - Wide Capacitance and Voltage Range - Tape & Reel for Surface Mount Assembly - Low ESR Applications - General Electronic Circuit Part Numbering 10 2 ● B 3 ● 104 4 ● K 5 ● B 6 ● 8 7 ● N 8 ● N 9 ● N 10 ● C 11 ● 1 Samsung Multilayer Ceramic Capacitor ● 7 Thickness Option ● 2 Size(mm) ● 3 Capacitance Temperature Characteristic ● 8 Product & Plating Method ● 9 Samsung Control Code ● 4 Nominal Capacitance ● 5 Capacitance Tolerance ● 6 Rated Voltage ● 108Reserved For Future Use ● 118Packaging Type ● 1 Samsung Multilayer Ceramic Capacitor ● 2 SIZE(mm) ● Code EIA CODE Size(mm) 03 0201 0.6 × 0.3 05 0402 1.0 × 0.5 10 0603 1.6 × 0.8 21 0805 2.0 × 1.25 31 1206 3.2 × 1.6 32 1210 3.2 × 2.5 43 1812 4.5 × 3.2 55 2220 5.7 × 5.0 General Capacitors CL 1 ● PDF
Документация на серию CL

Microsoft PowerPoint - general 051216

Дата модификации: 12.07.2023

Размер: 364.9 Кб

21 стр.

Multi Layer Ceramic Capacitor (MLCC) 1. Model : CL21A476MQYNNNE 2. Description Part no. Size (inch(mm)) Thickness (mm) Temperature charateristics Capacitance value Capacitance tolerance(%) Voltage (V) CL21A476MQYNNNE 0805/2012 1.25mm X5R 47uF ± 20 % 6.3 3. Characteristics data 1) Frequency characteristics 2) Temperature characteristics of capacitance(TCC) Network Analyzer 8753E, 100Hz to 6GHz Agilent 4284A, 120Hz, 0.5Vrms Impedance |Z|, ESR 20 100 0 |Z|, ESR [Ohm] 10 |Z| -20 0.1 ∆C(%) 1 ESR -40 -60 0.01 -80 -100 0.001 0.0001 0.001 0.01 0.1 1 10 100 1000 10000 -55 -35 Frequency [MHz] -15 5 25 45 65 85 Temperature (°C) 3) DC Bias characteristics (Agilent 4284A, 120Hz, 0.5Vrms) 4) Bias TCC characteristics (Agilent 4284A, 120Hz, 0.5Vrms, 3.15Vdc) 20 20 0 0 -20 -40 ∆C(%) ∆C(%) -20 -60 -80 -40 -60 -80 -100 -100 0 1 2 3 4 5 -55 6 -35 DC Voltage (V) -15 5 25 45 65 85 Temperature (℃) 5) AC voltage characteristics (Agilent 4284A, 120Hz) 6) Ripple Current 100 Temperature Rise (oC) 40 30 ∆C(%) 20 10 0 -10 -20 -30 -40 0.0 0.5 1.0 1.5 AC Voltage (Vrms) 2.0 2.5 10 10kHz 100kHz 500kHz 1000kHz 1 0 1 2 3 4 5 Ripple Current (Arms) 6 Any data in this sheet are subject to change, modify or discontinue without notice. The data sheets include the typical data for design reference only. If there is any question regarding the data sheets, please contact our sales personnel or application engineers. 7 PDF
Документация на CL21A476MQYNNNE

Data sheet_CL21A476MQYNNNE_d-0902bda5835547b9_4e22-m.xls

Дата модификации: 10.07.2019

Размер: 157.6 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
