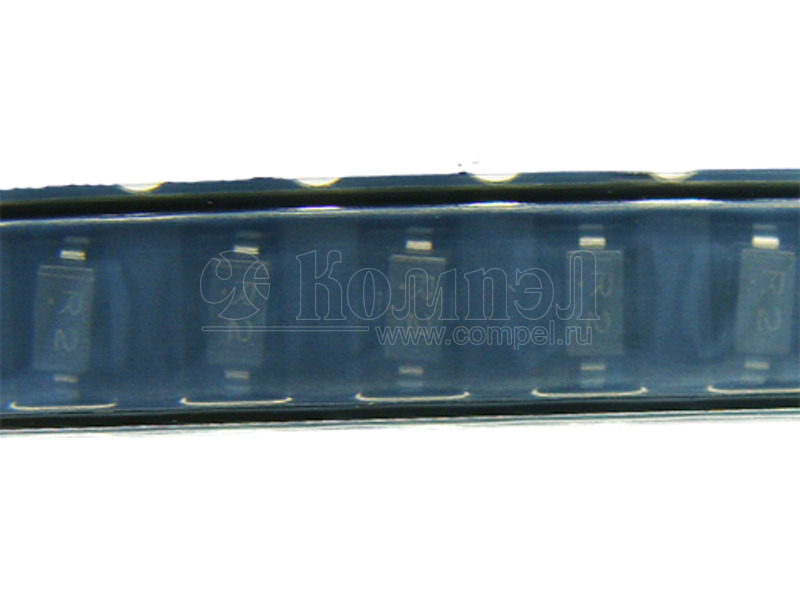

MBR0520

SUNCO
Диод выпрямительный одиночный на напряжение до 20 В, ток до 500 мА, с падением напряжения 450 мВ, производства SUNCO (YJ)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Корпус SOD123
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Рабочая температура
Монтаж
Примечание Rectifier Diode, Schottky, 1 Phase, 1 Element, 0.5A, 20V V(RRM), Silicon
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 12

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= B0520LW (JSCJ)


B0520LW (DIODES) 		SOD123 в ленте 3000 шт — — — — Rectifier Diode, Schottky, 1 Phase, 1 Element, 0.5A, 20V V(RRM), Silicon
P= MBR0520 SOD-123 (JSCJ)

SOD123 170 шт — —
P= MBR0520 (SHIKUES)

SOD123 в ленте 3000 шт

 — — — — — — —
P= LMBR0520FT1G (LRC)

SOD123FL

 — — — — — — Rectifier Diode, Schottky, 1 Phase, 1 Element, 0.5A, 20V V(RRM), Silicon
P= MBR0520 (JSCJ)

SOD123 в ленте 3000 шт — — —
P= LMBR0520T1G (LRC)

SOD123 200 шт — — — — — Rectifier Diode, Schottky, 1 Phase, 1 Element, 0.5A, 20V V(RRM), Silicon
P= SD103AW (ANBON)

SOD123

 — — — — —
P= B0520W (SHIKUES)

SOD123

 — — — — — —
P= MBR0520L (HOTTECH)


MBR0520L (ONS-FAIR) 		— 1 шт

 — — — — — — — — — — —
A- SS12LSHRVG (TSC)

SOD123 1 шт

 — — — Rectifier Diode, Schottky, 1 Phase, 1 Element, 1A, 20V V(RRM), Silicon
A- B0520LW RHG (TSC)

SOD123 3000 шт — — —
A- B5817W (YJ)

SOD123 в ленте 3000 шт

 — — — — —

Файлы 1

показать свернуть
RoHS MBR0520 THRU MBR0540 COMPLIANT Schottky Rectifier Features ● VR 20V/30V/40V ● IFAV 0.5A ● For Surface Voltage and Extremely Low Thermal Resisitance ● Moisture Sensitivity Level 1 Mechanical Data ● Package: SOD123 ● Terminals: Tin plated leads, solderable per J-STD-002 and JESD22-B102 ● Polarity: Cathode line denotes the cathode end ● Marking: MBR0520 R2 MBR0530 R3 MBR0540 R4 ■Maximum Ratings (Ta=25℃ Unless otherwise specified） PARAMETER SYMBOL Maximum Recurrent Peak Reverse Voltage DC Blocking Voltage VRRM VR Conditions UNIT VALUE V V IR=0.2mA MBR0520 20 MBR0530 30 MBR0540 40 MBR0520 20 MBR0530 30 MBR0540 40 Peak forward surge current IFSM A Average forward current IFAV A 0.5 Power dissipation Ptot mW 410 Tj ℃ -55 to +125 Tstg ℃ -55to +125 Maximum junction temperature Storage temperature range 8.3ms, half sine 5.5A ■Ordering Information (Example) PREFERED P/N PACKING CODE UNIT WEIGHT(g) MINIMUM PACKAGE(pcs) INNER BOX QUANTITY(pcs) MBR0520 F2 Approximate 0.011 3000 30000 120000 7” reel MBR0530 F2 Approximate 0.011 3000 30000 120000 7” reel MBR0540 F2 Approximate 0.011 3000 30000 120000 7” reel OUTER CARTON DELIVERY MODE QUANTITY(pcs) 1/4 S-S1734 Rev.1.1,25-Jan-19 Yangzhou Yangjie Electronic Technology Co., Ltd. www.21yangjie.com PDF
Документация на MBR0520

Microsoft Word - MBR0520 THRU MBR0540(SOD123)--海鸥脚

Дата модификации: 25.01.2019

Размер: 316.4 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
