На склад КОМПЭЛ поступили дискретные полупроводники SuncoYJ

1 февраля

управление питаниемSUNCOYJновостьдискретные полупроводникиMOSFETДиодный мостдиод Шотткибиполярный транзисторстабилитрондайджест 1

Компания SuncoYJ (ранее известная в России под названием Yangjie) является одной из важнейших полупроводниковых компаний КНР с бизнес-моделью IDM (Integrated Device Manufacture). Качество продукции SuncoYJ высоко ценится производителями электроники во всем мире.

Дискретные полупроводниковые компоненты из ассортимента этой компании поступили на склад КОМПЭЛ и доступны к заказу. Среди них:

  • биполярные транзисторы и сборки в корпусах для поверхностного монтажа (таблица 1), а также со встроенными резисторами (цифровые транзисторы, таблица 2);
  • МОП-транзисторы (MOSFET) и их сборки (таблица 3);
  • одиночные стабилитроны в корпусе SOD-123 и сдвоенные с общим анодом в корпусе SOT-23 (таблица 4);
  • сборки диодов Шоттки с общим анодом (таблица 5);
  • диодные мосты в корпусах для поверхностного и сквозного монтажа (таблица 6).

Эксплуатация сборок диодов Шоттки допускается в диапазоне температур перехода -55…125°C, для остальных компонентов этот параметр составляет -55…150°C.

Таблица 1. Биполярные транзисторы и сборки SuncoYJ с температурой перехода -55…150°C

Наименование Полярность и топология Ток коллектора IC, А Максимальное напряжение, В Корпус
VCEO VCBO VEBO

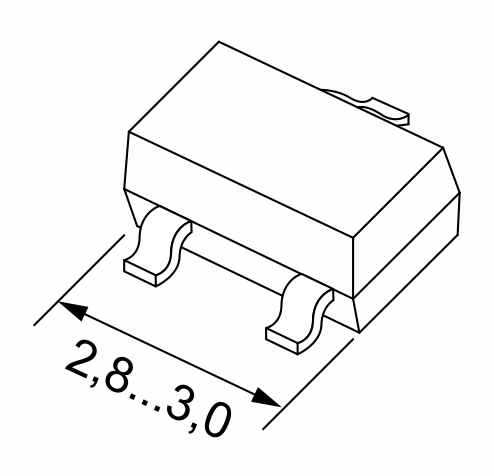

BC848C NPN 0,1 45 50 6
SOT-23
BC858C PNP -0,1 -30 -30 -5

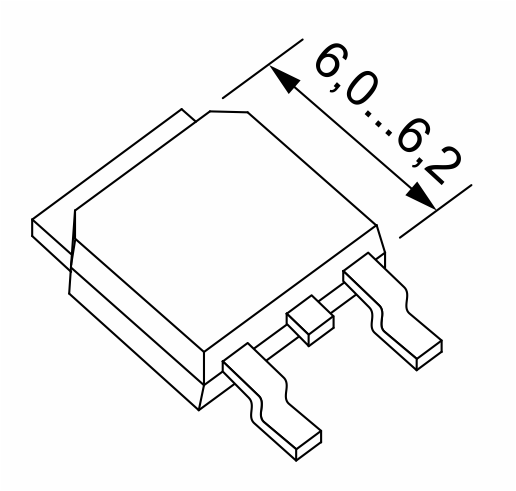

MJD31C NPN 3 100 100 5
TO-252
MJD32CQ PNP -3 -100 -100 -5

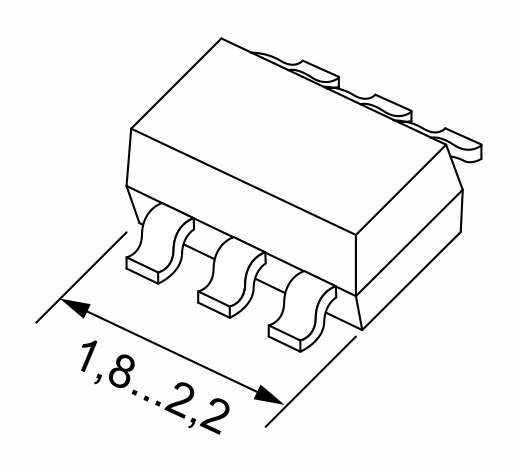

MMDT3904 NPN+NPN 0,2 40 60 6
SOT-363

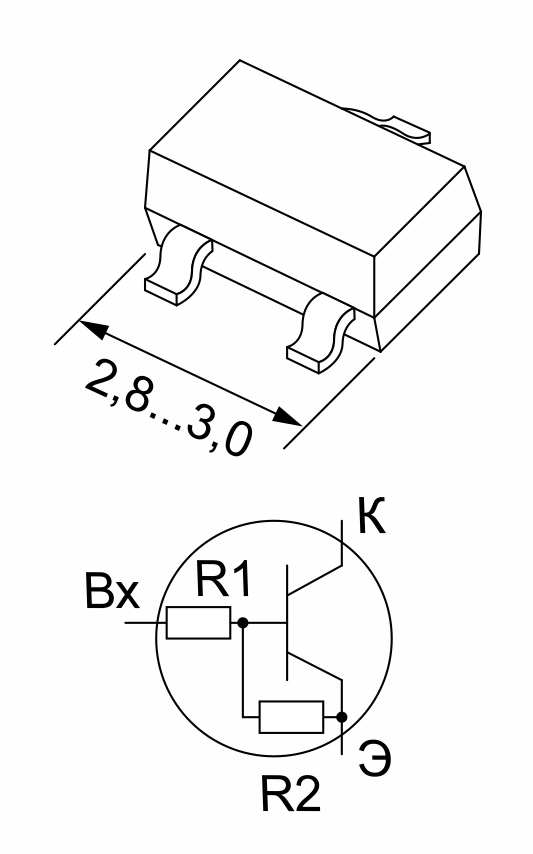

Таблица 2. Цифровые транзисторы (транзисторы со встроенными резисторами) SuncoYJ с температурой перехода -55…150°C

Наименование Полярность Интегрированные резисторы Ток коллектора IC, мА Максимальное напряжение, В Корпус
R1, кОм R2/R1 Вход Коллектор
DTA123JCA PNP 1,54…2,86 17…26 -100 -12…5 -50
SOT-23

Таблица 3. МОП-транзисторы (MOSFET) SuncoYJ и их сборки

Наименование Полярность и топология Напряжение «сток-исток» VDS, В Ток стока ID при Tc = 25°C, А Пороговое напряжение затвора Vth, В Номинальное сопротивление перехода Rdson при VGS = 10 В, мОм Общий заряд затвора Qg, нКл Корпус

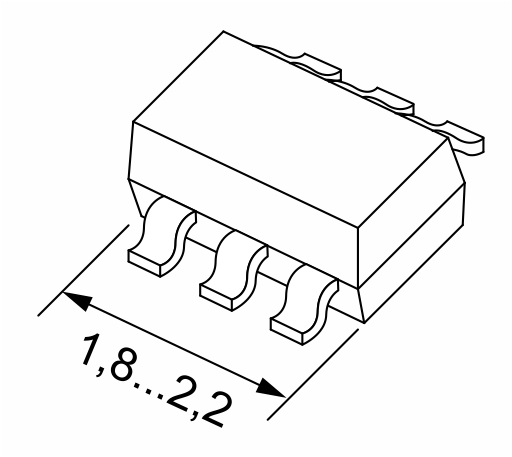

2N7002DW N + N 60 0,34 1…2,5 1,2 1,6
SOT-363
YJL03N03B N 30 3 0,65…1,5 40 6
SOT-23

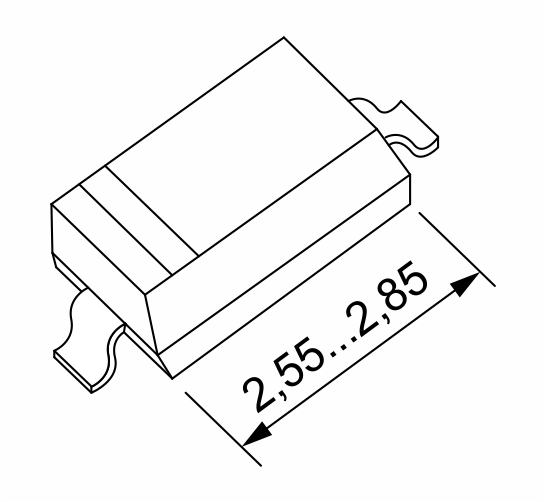

Таблица 4. Стабилитроны SuncoYJ

Наименование Напряжение стабилизации при токе 5 мА, В Максимальный ток утечки Мощность рассеивания, мВт Корпус
Мин. Ном. Макс. IR, мкА VR, В
BZT52C2V7 2,57 2,7 2,84 20 1,0 500
SOD-123
BZT52C3V3 3,14 3,3 3,47 5 1,0
BZT52C4V7 4,47 4,7 4,94 3 2,0
BZT52C5V1 4,85 5,1 5,36 2 2,0
BZT52C5V6 5,32 5,6 5,88 1 2,0
BZT52C9V1 8,5 9,1 9,6 0,5 6,0
BZT52C10 9,4 10 10,6 0,2 7,0
BZT52C12 11,4 12 12,7 0,1 8,0
BZT52C13 12,4 13 14,1 0,1 8,0
MMSZ5243B 12,35 13 13,65 0,5 9,9
BZT52C15 14,25 15 15,6 0,1 10,5
BZT52C16 15,3 16 17,1 0,1 11,2
BZT52C18 16,8 18 19,1 0,1 12,6
BZT52C39 37 39 41 0,1 27,3
BZT52C43 40 43 46 0,1 32
AZ23C3V3 3,1 3,3 3,5 5 1 300
SOT-23
AZ23C3V9 3,7 3,9 4,1 3 1
AZ23C4V7 4,4 4,7 5,0 3 2

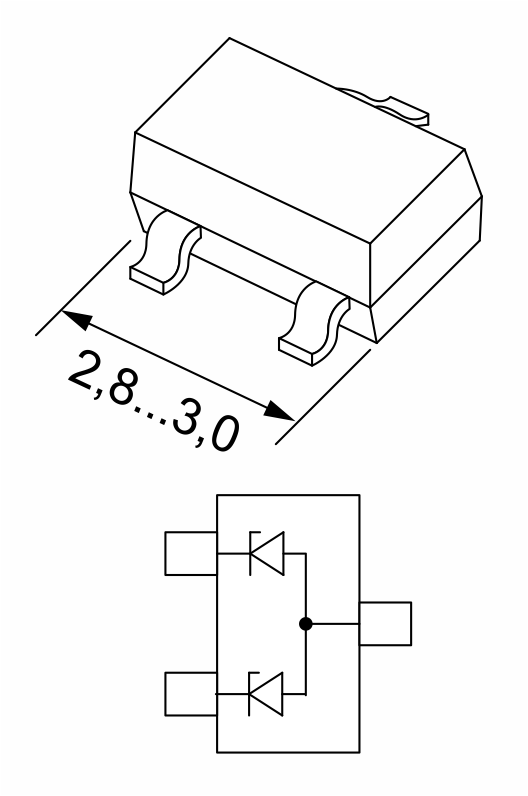

Таблица 5. Диодные сборки Шоттки производства SuncoYJ

Наименование Обратное напряжение VR, В Прямой ток IF, мА Пиковый прямой ток IFSM, мА Прямое напряжение VF при токе 0,1 мА, В Обратный ток IR при Tj = 25°C, мкА Корпус
BAS70-06 70 70 100 0,41 0,2
SOT-23

Таблица 6. Диодные мосты производства SuncoYJ

Наименование Повторяющееся импульсное обратное напряжение VRRM, В Средний прямой ток IO, А Пиковый прямой ток IFSM, А Прямое напряжение VF при токе 0,5 А, В Обратный ток IR при
Tj = 25°C, мкА
Корпус

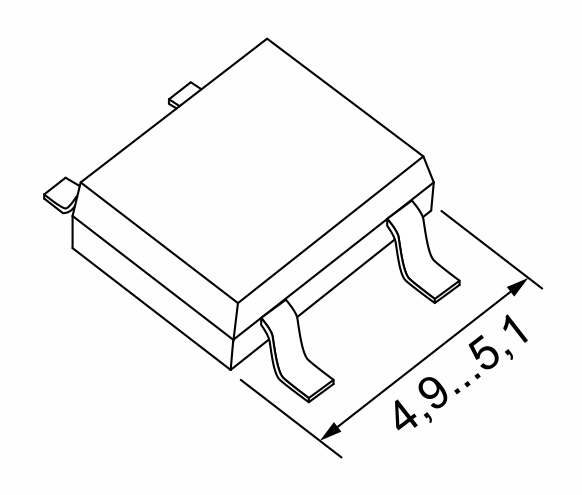

ABS10 1000 1 35 0,95 5
ABS

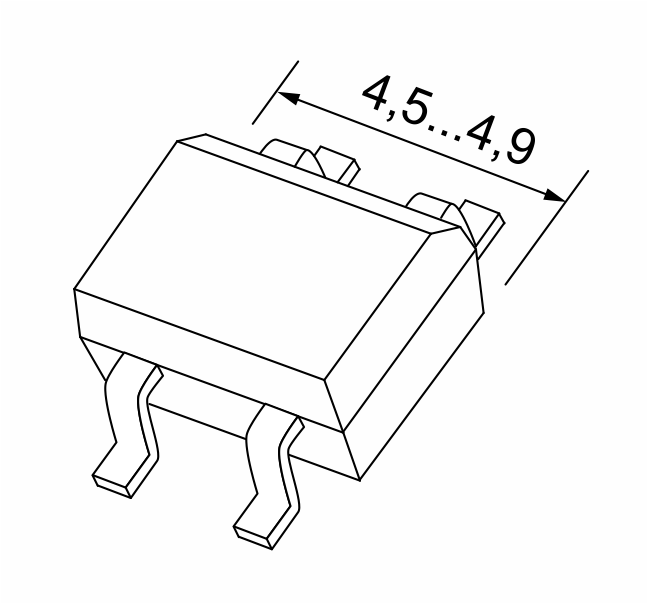

MB10S 1000 0,8 30 1,0 5
MBS

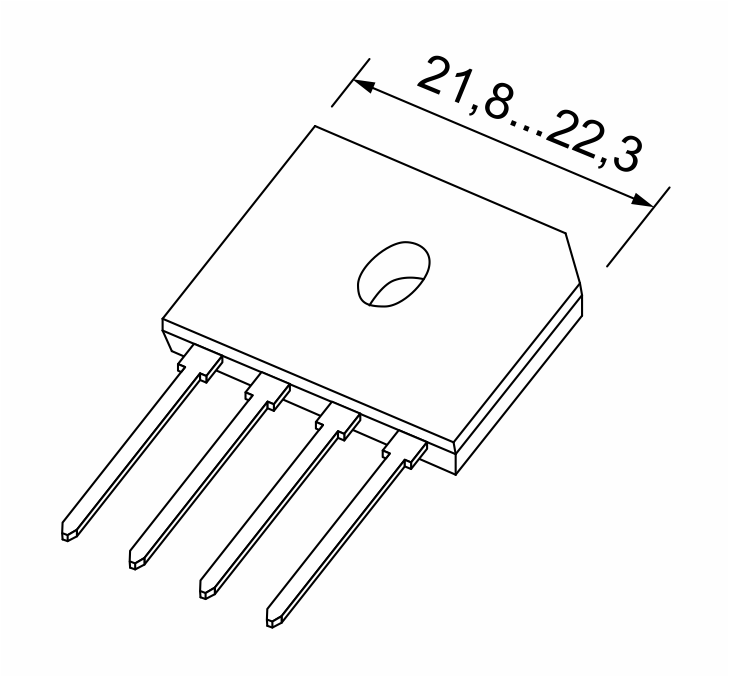

GBU608 800 2,8
(6,0 c радиатором)
150 1,0 5
GBU

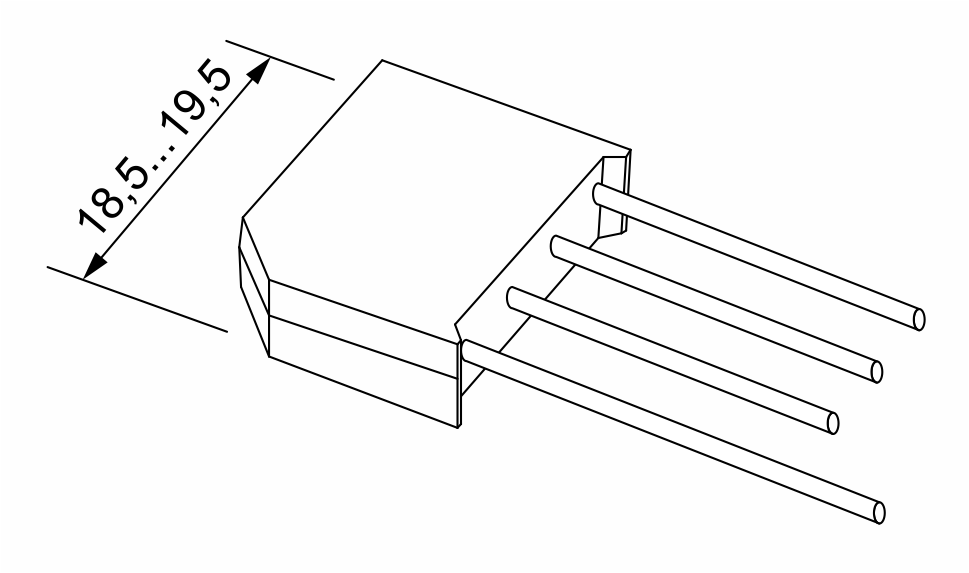

KBL406 600 4 120 1,05 10
KBL

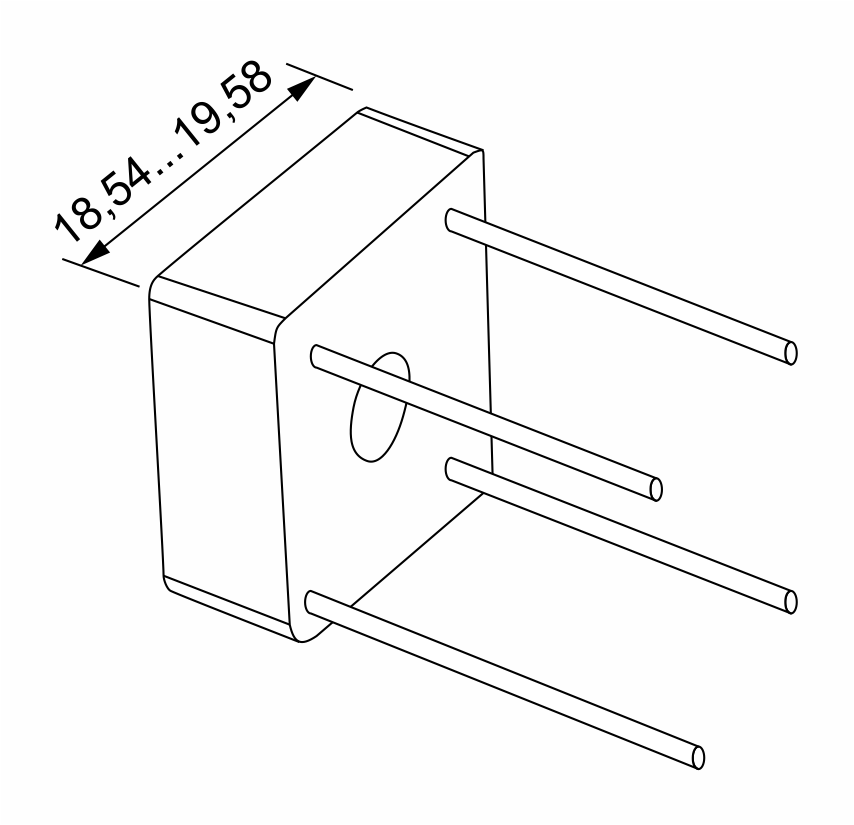

KBPC806 600 8 150 1,1 10
KBPC8
•••
