АЦП азиатских производителей. Часть 6. Аудио-АЦП

20 октября

Дмитрий Илларионов (г. Нижний Новгород)

КОМПЭЛ представляет серию публикаций, посвященных азиатским АЦП, их ценовым и функциональным преимуществам и ограничениям. В каждом материале мы будем подробно рассматривать те или иные типы преобразователей, рассказывать о конкретных моделях и рекомендованных производителях, а также отмечать нюансы применения.

В серию входят следующие материалы:

Часть 1. Преобразователи последовательного приближения (SAR)

Часть 2. Сигма-дельта преобразователи (Delta-Sigma)

Часть 3. Многоканальные АЦП с одновременным преобразованием (Simultaneous Sampling)

Часть 4. Преобразователи с низкой разрешающей способностью

Часть 5. Изолированные сигма-дельта модуляторы

Часть 6. Аудио-АЦП

Аудио-АЦП – отдельный класс сигма-дельта преобразователей, специально предназначенный для качественной оцифровки звуковых сигналов. Данные АЦП имеют ряд особенностей, обусловленных сферой их применения: наличие двух входов для подключения к источникам звука (левый/правый канал), характерные часто́ты дискретизации (44,1/48/96 кГц), выдача оцифрованных данных в специализированном «звуковом» формате (I²S, Left/Right Justified) и так далее. Среди азиатских производителей аудио-АЦП представлены, в основном, продукцией компании Ruimeng. Типичным представителем звукового преобразователя является микросхема MS1808 (рисунок 1).

MS1808

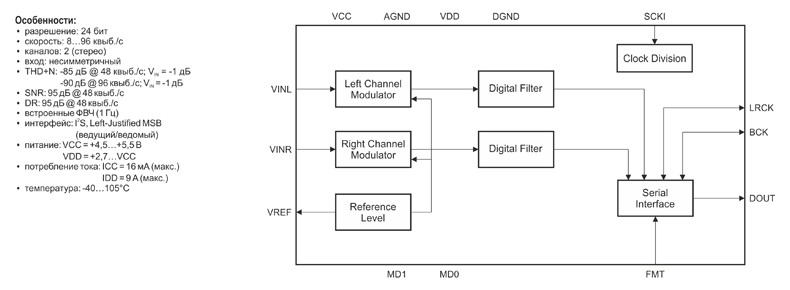

Рис. 1. Схема и характеристики аудио-АЦП MS1808 производства Ruimeng

Микросхема MS1808 выпускается в корпусе TSSOP-14 и является полнофункциональным аналогом популярного бюджетного аудио-АЦП PCx1808 (рисунок 2). У аналогов совпадают корпус, назначение выводов и основные параметры.

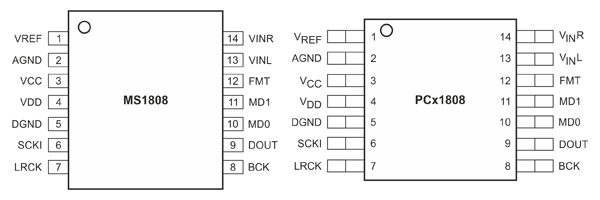

Рис. 2. Расположение выводов MS1808 и его аналога

Характеристики азиатского преобразователя несколько хуже, чем европейского аналога, однако в нетребовательных приложениях MS1808 вполне может использоваться в качестве замены PCx1808 в силу доступной стоимости компонентов данного класса. Для более качественной оцифровки звука применяются микросхемы MS5358 в корпусе TSSOP-16, также относящиеся к бюджетному сегменту, но имеющие улучшенные параметры (THD+N = -92,5 дБ, Dynamic Range = 102 дБ, SNR = 102 дБ).
