JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD CSP Enhancement Mode Power MOSFET CJ4506SP Dual N-Channel MOSFET VSSS RSS(o n)TYP IS CSPB1717-4 11.2mΩ@4.5V 11.5mΩ@4.0V 20V 10A 11.8mΩ@3.7V 12.7mΩ@3.1V 14.7mΩ@2.5V DESCRIPTION The CJ4506SP uses advanced trench technology to provide excellent RSS(ON) , low gate charge and operation with gate voltages as low as 2.5V while retaining a 12V...
развернуть ▼ свернуть ▲
Внешний вид CJ4502SP

Технические характеристики

показать свернуть
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C, без учета ограничений корпуса
Сопротивление открытого канала (мин)
Сопротивление открытого канала при диапазоне Uзатв(ном)
Диапазон номинальных напряжений затвора ±
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Тип Uси Iс(25°C) RDS on Rси (вкл) Uзатв (ном) Uзатв(макс) Qзатв Pрасс Примечание Cзатв Особенности Карточка
товара
A+ CJCD2004 (JSCJ)

—

 ± — — — — —
A+ CJND2004 (JSCJ)

—

 ± — — — — —
A+ CJS9004 (JSCJ)

TSSOP-8

 ± — — — — —
A+ CJ6617SP (JSCJ)

—

 ± — — — — —

Файлы 1

показать свернуть

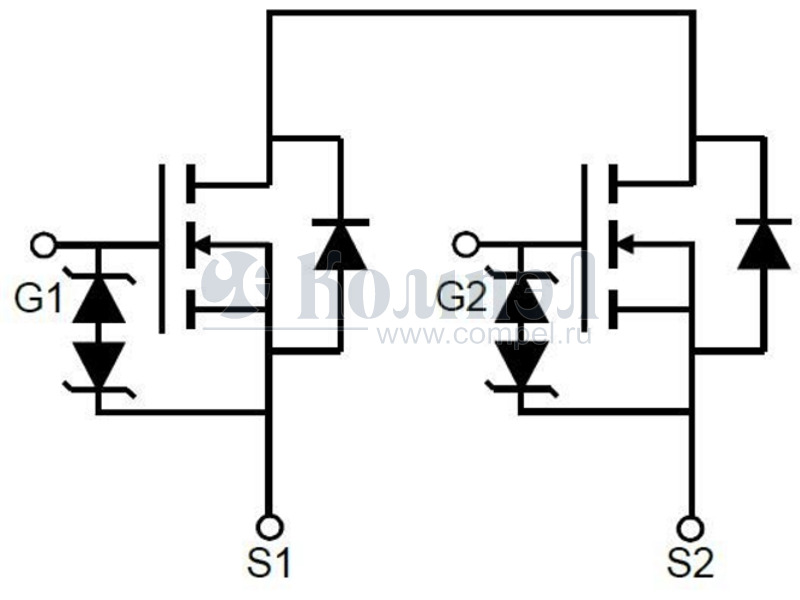

JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD CSP Enhancement Mode Power MOSFET CJ4506SP Dual N-Channel MOSFET VSSS RSS(o n)TYP IS CSPB1717-4 11.2mΩ@4.5V 11.5mΩ@4.0V 20V 10A 11.8mΩ@3.7V 12.7mΩ@3.1V 14.7mΩ@2.5V DESCRIPTION The CJ4506SP uses advanced trench technology to provide excellent RSS(ON) , low gate charge and operation with gate voltages as low as 2.5V while retaining a 12V VGS(MAX) rating. It is ESD protected. This device is suitable for use as a unidirectional or bidirectional load switch, facilitated by its common-drain configuration. Marking and pin assignment 4506 YYMMX Equivalent Circuit 3 G2 S2 4 2 G1 S1 1 2 Topside view 3 G2 G1 Backside view Marking: 1. 4506: Product Code 2. YYMMX: Date Code 3. Solid dot: Pin 1 1 2 3 4 Source1 Gate1 Gate2 Source2 1 4 S1 S2 ABSOLUTE MAXIMUM RATINGS (Ta=25℃ unless otherwise noted) Parameter Symbol Limit Unit Source to Source Voltage VSSS 20 V Gate-Source Voltage VGSS ±12 V Source Current(DC) IS ① 10 A Source Current (Pulsed) ISP① ② 100 A Total Power Dissipation PT ① 2.1 W Channel Temperature Tch 150 ℃ Storage Temperature Range TSTG -55 To 150 ℃ www.jscj-elec.com 1 Rev.-1.3 PDF
