HRP-300-24

MEAN WELL
AC/DC преобразователь корпусированный
развернуть ▼ свернуть ▲
Фотография серии HRP-300

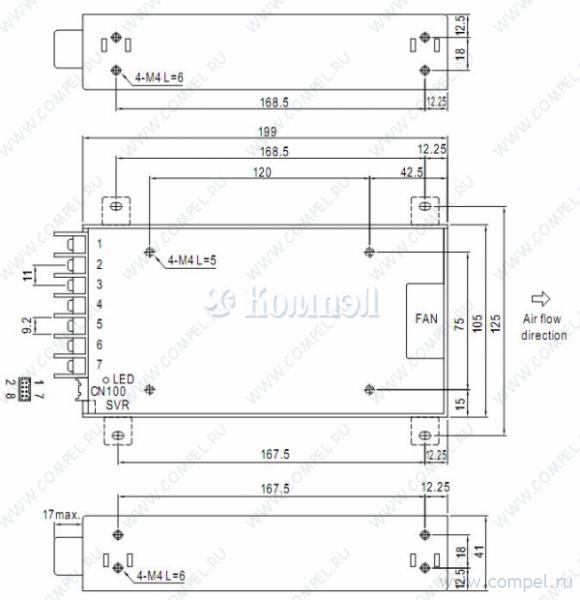

Чертеж серии HRP-300



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, компенсация на проводах, 1U профиль, ограничение тока, сигнал DC OK
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 199×105×41 мм
Рабочая температура
Примечание AC-DC Power Factor Correction Module
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 23

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ HRPG-300-24 (MW)

— в коробках 15 шт ККМ, компенсация на проводах, 1U профиль, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ LRS-350-24 (MW)

— в коробках 15 шт Источник питания AC-DC; мощность 350 Вт; выходное напряжение 24 В; выходной ток 14.6 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 350.4W, Hybrid
A+ UHP-350-24 (MW)

— 1 шт — — — AC-DC Power Factor Correction Module
A+ NPB-360-24TB (MW)

— в коробках 10 шт КЗ, перенапряжение, перегрев, переполюсовка —
A+ RPS-400-24-C (MW)

— 1 шт КЗ, перегрев, перегрузка, перенапряжение AC-DC Power Factor Correction Module, 1 Output, 252W, Hybrid
A+ RSP-320-24 (MW)

— в коробках 15 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ LMF320-23B24 (MORNSUN)

— в коробках 17 шт КЗ, перегрузка, перенапряжение — — — AC-DC Power Factor Correction Module, 1 Output, 321.6W, Hybrid
A+ LMF350-23B24UH (MORNSUN)

— в коробках 10 шт безвентиляторный, 150% перегрузка, ККМ КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ UMP-400-24 (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — —
A+ MSP-300-24 (MW)

— в коробках 5 шт ККМ, компенсация на проводах, 1U профиль, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By КЗ, перегрев, перегрузка, перенапряжение AC-DC Power Factor Correction Module
A+ HEP-320-24A (MW)

— 1 шт

 КЗ, перегрузка, перенапряжение, перегрев —
A+ RPS-400-24-SF (MW)

— 1 шт КЗ, перегрев, перегрузка, перенапряжение AC-DC Power Factor Correction Module, 1 Output, 252W, Hybrid
A+ RPS-400-24-TF (MW)

— 1 шт — OVER LOAD; OVER VOLTAGE; THERMAL — — — — — — — — AC-DC Power Factor Correction Module, 1 Output, 252W, Hybrid
A+ NPB-360-24AD1 (MW)

— КЗ, перенапряжение, перегрев, переполюсовка — Output Anderson Equivalent connector
A+ NPB-360-24XLR (MW)

— КЗ, перенапряжение, перегрев, переполюсовка —
A+ HRP-300N-24 (MW)

— в коробках 15 шт пиковая перегрузка до 250%, ККМ КЗ, перегрев, перегрузка, перенапряжение — — — для нагрузки с повышенным пиковым током
A+ HRP-300N3-24 (MW)

— в коробках 15 шт пиковая перегрузка до 350%, ККМ КЗ, перегрев, перегрузка, перенапряжение — — — для нагрузки с повышенным пиковым током
A+ LRS-350N2-24 (MW)

—

 КЗ, перегрев, перегрузка, перенапряжение — — — — —
A+ PB-360P-24 (MW)

— в коробках 6 шт AC-DC сетевой преобразователь - P вых: 360 Вт; Выход: заряд Pb/NiMh 24 В; U1: 27.2...28... КЗ, переполюсовка, перенапряжение, перегрев — —
A+ HRPG-300-24RS (MW)

HRPG-300 ККМ, компенсация на проводах, 1U профиль, ограничение тока, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев — —
A+ UHP-350R-24 (MW)

— 1 шт — — — AC-DC Power Factor Correction Module
A+ LOF350-20B24-C (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — — AC-DC Power Factor Correction Module
A+ LM350-10B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module, 1 Output, 350.4W, Hybrid

Файлы 2

показать свернуть
HRP-300 300W Single Output with PFC Function series User’s Manual ■ Features : Universal AC input / Full range Built-in active PFC function, PF>0.95 High efficiency up to 89% Withstand 300VAC surge input for 5 seconds Protections: Short circuit / Overload / Over voltage / Over temperature Built-in constant current limiting circuit 1U low profile 41mm Built-in cooling fan ON-OFF control Built-in DC OK signal Built-in remote sense function 5 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 SPECIFICATION MODEL OUTPUT AS/NZS 62368.1 HRP-300-3.3 HRP-300-5 HRP-300-7.5 HRP-300-12 HRP-300-15 HRP-300-24 HRP-300-36 DC VOLTAGE 3.3V 5V 7.5V 12V 15V 24V 36V 48V RATED CURRENT 60A 60A 40A 27A 22A 14A 9A 7A CURRENT RANGE 0 ~ 60A 0 ~ 60A 0 ~ 40A 0 ~ 27A 0 ~ 22A 0 ~ 14A 0 ~ 9A 0 ~ 7A RATED POWER 198W 300W 300W 324W 330W 336W 324W 336W RIPPLE & NOISE (max.) Note.2 80mVp-p 90mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 250mVp-p 250mVp-p VOLTAGE ADJ. RANGE 4.3 ~ 5.8V ±2.0% 6.8 ~ 9V ±2.0% 10.2 ~ 13.8V ±1.0% 13.5 ~ 18V ±1.0% 21.6 ~ 28.8V ±1.0% 28.8 ~ 39.6V ±1.0% 40.8 ~ 55.2V ±1.0% 2.8 ~ 3.8V VOLTAGE TOLERANCE Note.3 ±2.5% PROTECTION FUNCTION HRP-300-48 LINE REGULATION ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% SETUP, RISE TIME 1000ms, 50ms/230VAC HOLD UP TIME (Typ.) 16ms/230VAC 87% 88% 89% 2500ms, 50ms/115VAC at full load 16ms/115VAC at full load Note.5 85 ~ 264VAC VOLTAGE RANGE FREQUENCY RANGE 47 ~ 63Hz INPUT BS EN/EN62368-1 TPTC004 IEC62368-1 120 ~ 370VDC POWER FACTOR (Typ.) PF>0.95/230VAC EFFICIENCY (Typ.) 80% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 3.5A/115VAC 35A/115VAC LEAKAGE CURRENT <1.2mA / 240VAC OVERLOAD 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 3.96 ~ 4.62V OVER VOLTAGE PF>0.99/115VAC at full load 82% 86% 88% 88% 1.8A/230VAC 70A/230VAC OVER TEMPERATURE DC OK SIGNAL Protection type : Shut down o/p voltage, re-power on to recover Shut down o/p voltage, recovers automatically after temperature goes down PSU turns on : 3.3 ~ 5.6V ; PSU turns off : 0 ~ 1V FAN CONTROL (Typ.) Load 35±15% or RTH2≧50℃ Fan on WORKING TEMP. -40 ~ +70 ℃ (Refer to "Derating Curve") 57.6 ~ 67.2V 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -40 ~ +85 ℃ , 10 ~ 95% RH TEMP. COEFFICIENT ± 0.03% /℃ (0 ~ 50 ℃ ) VIBRATION 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) OTHERS EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 ℃ / 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 EMC IMMUNITY Compliance to BS EN/ EN61000-4-2,3,4,5,6,8,11, BS EN/ EN55024, BS EN/ EN61000-6-2, heavy industry level,criteria A,EAC TP TC 020 MTBF 176K hrs min. DIMENSION 199*105*41mm (L*W*H) 0.95Kg;15pcs/15.3Kg/0.79CUFT PACKING NOTE UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 , AS/NZS 62368.1 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC MIL-HDBK-217F (25 ℃ ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Derating may be needed under low input voltages. Please check the derating curve for more details. 6. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:HRP-300-SPEC 2021- 09-15 PDF
Документация на HRP-300-7.5

HRP-300-20210915.cdr

Дата модификации: 28.09.2021

Размер: 115 Кб

2 стр.

HRP-300 300W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function, PF>0.95 High efficiency up to 89% Withstand 300VAC surge input for 5 seconds Protections: Short circuit / Overload / Over voltage / Over temperature Built-in constant current limiting circuit 1U low profile 41mm Built-in cooling fan ON-OFF control Built-in DC OK signal Built-in remote sense function 5 years warranty SPECIFICATION MODEL OUTPUT HRP-300-3.3 HRP-300-5 HRP-300-7.5 HRP-300-12 HRP-300-15 HRP-300-24 HRP-300-36 HRP-300-48 DC VOLTAGE 3.3V 5V 7.5V 12V 15V 24V 36V 48V RATED CURRENT 60A 60A 40A 27A 22A 14A 9A 7A CURRENT RANGE 0 ~ 60A 0 ~ 60A 0 ~ 40A 0 ~ 27A 0 ~ 22A 0 ~ 14A 0 ~ 9A 0 ~ 7A RATED POWER 198W 300W 300W 324W 330W 336W 324W 336W RIPPLE & NOISE (max.) Note.2 80mVp-p 90mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 250mVp-p 250mVp-p VOLTAGE ADJ. RANGE 4.3 ~ 5.8V 2.0% 6.8 ~ 9V 2.0% 10.2 ~ 13.8V 1.0% 13.5 ~ 18V 1.0% 21.6 ~ 28.8V 1.0% 28.8 ~ 39.6V 1.0% 40.8 ~ 55.2V 1.0% VOLTAGE TOLERANCE Note.3 2.8 ~ 3.8V 2.5% LINE REGULATION 0.5% 0.5% 0.5% 0.3% 0.3% 0.2% 0.2% 0.2% LOAD REGULATION 1.0% 1.0% 1.0% 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 1000ms, 50ms/230VAC HOLD UP TIME (Typ.) 16ms/230VAC 16ms/115VAC at full load VOLTAGE RANGE Note.5 85 ~ 264VAC 47 ~ 63Hz FREQUENCY RANGE INPUT PROTECTION PF>0.95/230VAC EFFICIENCY (Typ.) 80% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 4.5A/115VAC 35A/115VAC LEAKAGE CURRENT <1.2mA / 240VAC OVER VOLTAGE PF>0.99/115VAC at full load 82% 86% 88% 88% 87% 88% 89% 2.5A/230VAC 70A/230VAC 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 3.96 ~ 4.62V 57.6 ~ 67.2V Protection type : Shut down o/p voltage, re-power on to recover 90 FUNCTION 120 ~ 370VDC POWER FACTOR (Typ.) OVERLOAD 2500ms, 50ms/115VAC at full load OVER TEMPERATURE 100 (TSW1: detect on heatsink of power transistor) 5 5 for 3.3V,5V,7.5V ; 95 5 for others (TSW2: detect on heatsink of power diod e) DC OK SIGNAL Protection type : Shut down o/p voltage, recovers automatically after temperature goes down PSU turns on : 3.3 ~ 5.6V ; PSU turns off : 0 ~ 1V FAN CONTROL (Typ.) Load 35 15% or RTH2 WORKING TEMP. -40 ~ +70 50 Fan on (Refer to "Derating Curve") 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -40 ~ +85 , 10 ~ 95% RH TEMP. COEFFICIENT 0.03%/ (0 ~ 50 ) VIBRATION 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) OTHERS EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 EMC IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, heavy industry level, criteria A MTBF 176K hrs min. DIMENSION 199*105*41mm (L*W*H) 0.95Kg;15pcs/15.3Kg/0.69CUFT PACKING NOTE UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Derating may be needed under low input voltages. Please check the derating curve for more details. File Name:HRP-300-SPEC 2011-10-25 PDF
Документация на серию HRP-300

HRP-300.cdr

Дата модификации: 28.10.2011

Размер: 260.2 Кб

2 стр.

    Публикации 5

    показать свернуть
    29 мая 2023
    статья

    Выбираем источники питания MEAN WELL в кожухе для промышленных устройств

    Константин Кузьминов (г. Заполярный) Компания MEAN WELL предлагает очень широкий ряд импульсных AC/DC–преобразователей промышленного назначения. Особого внимания заслуживают семейства LRS, HRP и UHP, которые выполнены в кожухе, подключаются... ...читать

    28 декабря 2022
    новость

    HRP/N3 от MEAN WELL – ИП с 350% перегрузкой для промышленных приложений

    В промышленных устройствах и установках, где используется электропривод на двигателях постоянного тока или какие–либо исполнительные механизмы, в момент пуска требуется обеспечить повышенный ток. Для решения этой задачи обычно выбирается... ...читать

    16 мая 2022
    статья

    Выбираем специализированные источники питания MEAN WELL для промышленных устройств

    Константин Кузьминов (г. Заполярный) К источникам питания для промышленных систем и оборудования предъявляются особые требования. Компания MEAN WELL представляет ИП серий UHP и HRP/N, способные справиться с поставленной задачей. Широкий спектр... ...читать

    08 февраля 2021
    новость

    HRP/N – семейство ИП от MEAN WELL с повышенной перегрузочной способностью

    Компания MEAN WELL разработала семейство источников питания с возможностью кратковременной безопасной работы при мощности в 2,5 раза выше номинальной (до 5 секунд). Новое семейство состоит из трех серий: HRP–150N, HRP–300N и... ...читать

    22 июня 2020
    статья

    Выбираем промышленные источники питания MEAN WELL с креплением на шасси

    Святослав Зубарев (г. Смоленск) Компания MEAN WELL выпускает широкий перечень встраиваемых источников питания с креплением на шасси, имеющих, на первый взгляд, схожие характеристики. Статья расскажет о ключевых особенностях выпускаемых семейств и... ...читать
