SP-200-5

MEAN WELL
AC/DC преобразователь корпусированный
развернуть ▼ свернуть ▲
Фотография серии SP-200

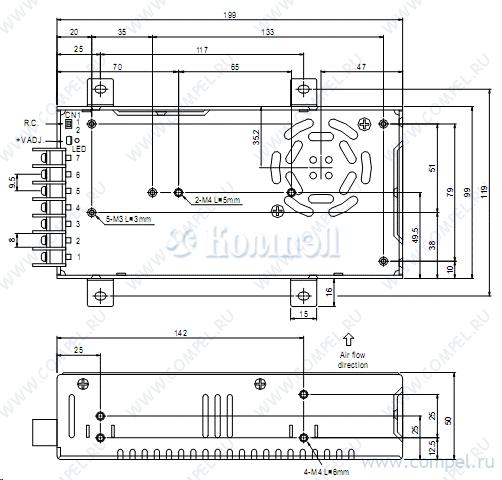

Чертеж серии SP-200



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 199×99×50 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 14

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P= RSP-200-5 (MW)

— в коробках 15 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ LRS-200-5 (MW)

— в коробках 15 шт AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 200W, Hybrid
A+ LMF200-23B05UH (MORNSUN)

— в коробках 430 шт безвентиляторный, 150% перегрузка, ККМ КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Power Factor Correction Module
A+ SE-200-5 (MW)

— КЗ, перегрузка, перенапряжение, перегрев —
A+ HSN-200-5B (MW)

— 1 шт Источник питания AC-DC; Выходная мощность 200 Вт; выходное напряжение 5 В; входное напр... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ SP-240-5 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 225 Вт; Выход: 5 В; U1: 4...6 В; I1: до 45 А; Ст... КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 225W, Hybrid
A+ HSP-200-5 (MW)

— 1 шт SPS case 200W 5V/40A ККМ, 1U профиль, компенсация на проводах, покрытие лаком КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ SP-300-5 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — —
A+ HSP-250-5 (MW)

— 1 шт ККМ, 1U профиль, компенсация на проводах, покрытие лаком КЗ, перегрузка, перенапряжение, перегрев —
A+ UHP-200-5 (MW)

— 1 шт — — — — — AC-DC Power Factor Correction Module
A+ UHP-200A-5 (MW)

— в коробках 450 шт

 THERMAL; OVER LOAD; OVER VOLTAGE; SHORT CIRCUIT — — — AC-DC Power Factor Correction Module, 1 Output, 200W, Hybrid
A+ UHP-200R-5 (MW)

— — — — — — AC-DC Power Factor Correction Module
A+ USP-225-5 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев Указана мощность при скорости обдува 18 куб. футов в минуту, без обдува 150 Вт
A+ LMF200-23B05 (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — — — — — — AC-DC Power Factor Correction Module

Файлы 2

показать свернуть
SP-200 200W Single Output with PFC Function series ■ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ Bauar t gepruft Sicherheit egel ma ge od o s be wac g  SPECIFICATION SP-200-3.3 SP-200-5  SP-200-7.5 SP-200-12 SP-200-13.5 SP-200-15 SP-200-24 SP-200-27 SP-200-48 DC VOLTAGE 3.3V 5V 7.5V 12V 13.5V 15V 24V 27V 48V RATED CURRENT 40A 40A 26.7A 16.7A 14.9A 13.4A 8.4A 7.5A 4.2A CURRENT RANGE 0 ~ 40A 0 ~ 40A 0 ~ 26.7A 0 ~ 16.7A 0 ~ 14.9A 0 ~ 13.4A 0 ~ 8.4A 0 ~ 7.5A 0 ~ 4.2A RATED POWER 132W 200W 200.2W 200.4W 201.1W 201W 201.6W 202.5W 201.6W 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p MODEL RIPPLE & NOISE (max.) Note.2 100mVp-p OUTPUT INPUT PROTECTION FUNCTION VOLTAGE ADJ. RANGE ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% SETUP, RISE TIME 600ms, 40ms at full load HOLD UP TIME (Typ.) 20ms at full load VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.93/230VAC EFFICIENCY (Typ.) 69% 84% 84% 85% 85% 85% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 3.5A/115VAC 1.7A/230VAC COLD START 50A/230VAC LEAKAGE CURRENT <2mA / 240VAC OVERLOAD 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed OVER VOLTAGE 3.63 ~ 4.46V 5.5 ~ 6.75V 8.25 ~ 10.13V 13.2 ~ 16.2V 14.85 ~ 18.2V 16.5 ~ 20.25V 26.4 ~ 32.4V 29.7 ~ 36.45V 52.8 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover 120 ~ 370VDC PF>0.97/115VAC at full load 76% 78.5% 84% Shut down o/p voltage, recovers automatically after temperature goes down OVER TEMPERATURE REMOTE CONTROL(OPTION) CN1:4 ~ 10VDC POWER ON, <0 ~ 0.8VDC POWER OFF -10 ~ +60℃ (Refer to output load derating curve) WORKING TEMP. EMC EMISSION 20 ~ 90% RH non-condensing -20 ~ +85℃, 10 ~ 95% RH ±0.05%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1, CCC GB4943 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/70% RH Compliance to EN55032 (CISPR32) Class B,EN61000-3-2,-3 DIMENSION Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, light industry level, criteria A 183.8K hrs min. MIL-HDBK-217F (25℃) 199*99*50mm (L*W*H) PACKING 0.85Kg; 20pcs/17.9Kg/1.28CUFT EMC IMMUNITY MTBF NOTE 7.13 ~ 8.25V 11.4 ~ 13.2V 12.8 ~ 14.9V 14.3 ~ 16.5V 22.8 ~ 26.4V 25.7 ~ 29.7V 45.6 ~ 52.8V LINE REGULATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC OTHERS 3.14 ~ 3.63V 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 ±2.0% WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION (Note 4) www. tuv.com ID 2000000000 ℃      File Name:SP-200-SPEC 2017-07-14 PDF
Документация на SP-200-5

未命名 -1

Дата модификации: 11.07.2017

Размер: 544 Кб

2 стр.

SP-200 200W Single Output with PFC Function series Features : Universal AC input / full range Built-in active PFC function, PF>0.93 Protections:Short circuit/Over load/Over voltage/Over temperature Built-in cooling fan speed control Built-in constant current limiting circuit Built-in fan speed control Remote ON-OFF control(Optional) LED indicator for power on 100% full load burn-in test Fixed switching frequency at PFC:67KHz PWM:134KHz 3 years warranty R SPECIFICATION MODEL SP-200-3.3 SP-200-5 SP-200-7.5 SP-200-12 SP-200-13.5 SP-200-15 SP-200-24 SP-200-27 SP-200-48 DC VOLTAGE 3.3V 5V 7.5V 12V 13.5V 15V 24V 27V 48V RATED CURRENT 40A 40A 26.7A 16.7A 14.9A 13.4A 8.4A 7.5A 4.2A CURRENT RANGE 0 ~ 40A 0 ~ 40A 0 ~ 26.7A 0 ~ 16.7A 0 ~ 14.9A 0 ~ 13.4A 0 ~ 8.4A 0 ~ 7.5A 0 ~ 4.2A RATED POWER 132W 200W 200.2W 200.4W 201.1W 201W 201.6W 202.5W 201.6W 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p RIPPLE & NOISE (max.) Note.2 100mVp-p OUTPUT INPUT VOLTAGE ADJ. RANGE 7.13 ~ 8.25V 11.4 ~ 13.2V 12.8 ~ 14.9V 14.3 ~ 16.5V 22.8 ~ 26.4V 25.7 ~ 29.7V 45.6 ~ 52.8V VOLTAGE TOLERANCE Note.3 2.0% 2.0% 2.0% 2.0% 2.0% 2.0% 1.0% 1.0% 1.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 1.0% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 600ms, 30ms at full load HOLD TIME (Typ.) 20ms at full load VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.93/230VAC EFFICIENCY (Typ.) 65% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 3.5A/115VAC 1.7A/230VAC COLD START 40A/230VAC LEAKAGE CURRENT <2mA / 240VAC OVER LOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE FUNCTION 3.14 ~ 3.63V 4.75 ~ 5.5V 120 ~ 370VDC PF>0.98/115VAC at full load 71% 76% 79% 80% 81% 83% SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 3.63 ~ 4.46V 5.5 ~ 6.75V 8.25 ~ 10.13V 13.2 ~ 16.2V 14.85 ~ 18.2V 16.5 ~ 20.25V 26.4 ~ 32.4V 29.7 ~ 36.45V 52.8 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover 95 5 (TSW1 : Detect on heatsink of power transistor) Protection type : Shut down o/p voltage, recovers automatically after temperature goes down 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.05%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 and S-MARK J60950 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC (Note 4) I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, Light industry level, criteria A EMS IMMUNITY MTBF 183.8K hrs min. MIL-HDBK-217F (25 ) OTHERS DIMENSION 199*99*50mm (L*W*H) PACKING 0.85Kg; 20pcs/17.9Kg/1.28CUFT NOTE 84% REMOTE CONTROL(OPTION) CN1:4 ~ 10VDC POWER ON, <0 ~ 0.8VDC POWER OFF -10 ~ +60 (Refer to output load derating curve) WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION EMC 83% 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:SP-200-SPEC 2006-03-07 PDF
Документация на серию SP-200

SP-200.cdr

Дата модификации: 26.03.2006

Размер: 319.9 Кб

2 стр.
