Решения на базе компонентов JSCJ для обвязки счетчика электроэнергии

17 июля 2023

учёт ресурсовуправление питаниемJSCJновостьинтегральные микросхемыдискретные полупроводникиMOSFETLDOTVS-диодсчетчикидиод Шоттки

Сегодня мы уже практически не представляем себе жизнь без электричества. Количество разнообразной бытовой техники и электроники неуклонно растет. Грамотное управление потреблением энергии – залог не только бесперебойной работы энергосети в целом, но и снижения издержек при ее потреблении. Важно знать не только общее значение потребления электроэнергии, но также его динамку и количество потребления каждого конкретного устройства. Реализовать подобное возможно на современной элементной базе, выпускаемой компанией Jiangsu Changjing Technology Co., Ltd. (JSCJ).

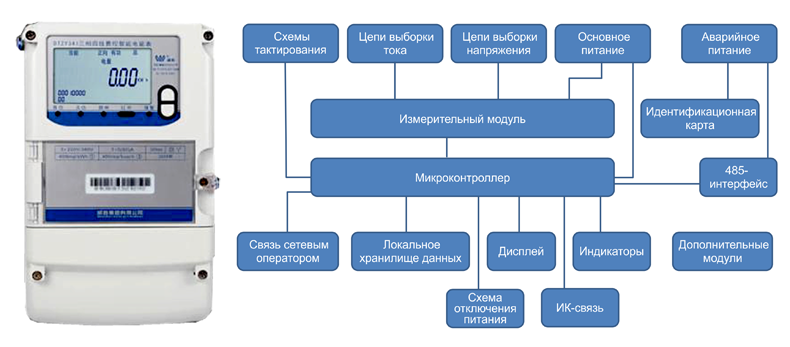

Пример структурно-функциональной схемы счетчика представлен на рисунке 1.

Рис. 1. Структурно-функциональная схема счетчика электроэнергии

Рис. 1. Структурно-функциональная схема счетчика электроэнергии

Ключевыми элементами являются измерительные цепи, управляющий контроллер и схемы передачи данных.

Однако роль вспомогательных элементов обвязки цифровых и измерительных схем также достаточно высока. Зачастую именно от них зависит бесперебойная работа прибора. Функции коммутации сигналов и силовых цепей, обеспечение стабильного питания микроконтроллеров и элементов логики, защита цепей – задачи, стоящие именно перед дискретными элементами: транзисторами, стабилизаторами питания, силовыми и защитными диодами.

Линейка продукции JSCJ позволяет выбрать элементную базу для реализации любой из указанных функций (таблица 1).

Таблица 1. Малосигнальные полевые транзисторы

Наименование Vds, В Rds(on)
при 10 В, мОм
Rds(on)
при 4,5 В, мОм
Id, A V(th), В Корпус
CJ3404 30 23 31 5,8 1…3 SOT-23
CJ3415 -20 37 -4 -0,3…-1 SOT-23
CJ2310 60 82 91 3 0,5…2,0 SOT-23

Также компания JSCJ выпускает аналоги популярных серий линейных стабилизаторов 7805 5 В (таблицы 2 и 3).

Таблица 2. Микросхемы стабилизаторов напряжения

Наименование Vвх, В Vвых, В Iвых, мА Iq, мA Точность, % Корпус
CJ78L05 0…30 5 100 3 3 SOT-89
CJ7550S 0…36 5 300 8 3 SOT-89

Таблица 3. Биполярные транзисторы

Наименование Тип Vкэ, В Iк, мА β P, Вт Корпус
MMBT3904 n-p-n 40 0.2 100…300 0,2 SOT-23
MMBT3904 p-n-p -40 -0,2 100…300 0,2 SOT-23
MMBT5551 n-p-n 160 0,6 100…300 0,3 SOT-23
MMBT2222A n-p-n 40 0,6 100…300 0,3 SOT-23

Компоненты JSCJ для защиты линий коммутации реле, сигнальных и питающих линий от перенапряжения и обратного напряжения представлены в таблицах 4 и 5.

Таблица 4. Диоды Шоттки

Наименование Vr, В If, A Ifsm, A Vf, В Корпус
SS14 40 1 30 0,55 SMAG
SK16 40 2 50 0,55 SMAG
SS110 100 1 30 0,55 SMAG

Таблица 5. TVS-диоды

Наименование Ppp, Вт Vrmm, В Vr, В Ipp, А Корпус
SMBJ6.0CA 600 6,0 6,67…7,37 58,3 SMBG
SMBJ12CA 600 12 13,3…14,7 30,2 SMBG
SMBJ15CA 600 15 16,7…18,5 24,6 SMBG
SMBJ18CA 600 18 20,0…22,1 20,5 SMBG
•••
