DRA120-24SSA

Chinfa Electronics
AC/DC преобразователь: на DIN рейку; 120 Вт; выход 24В @ 5А; вход: 93...132VAC | 186...264VAC / 210...370VDC; -10...71°C
развернуть ▼ свернуть ▲

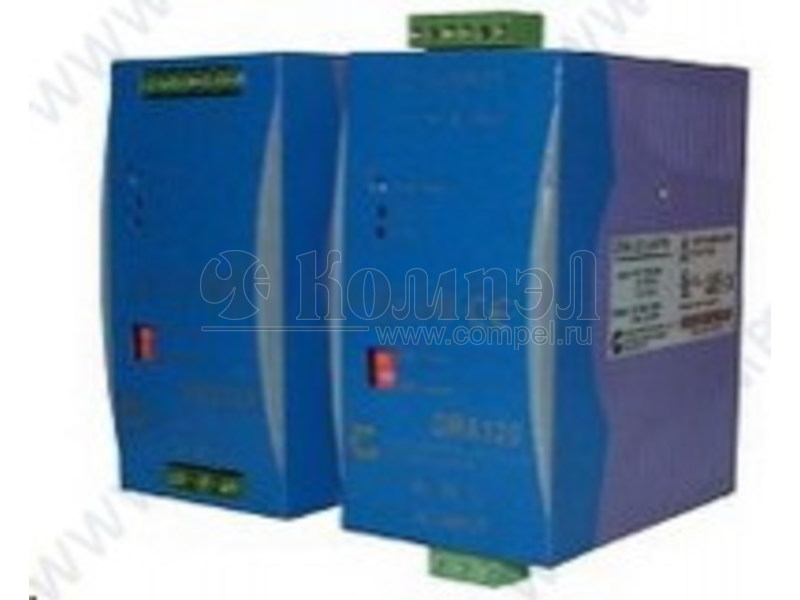

Внешний вид DRA120-24SSA

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 63.5×116×125 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 15

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ DRAN120-24A (CHINFA)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 5... ККМ, параллельное включение, сухой контакт DC OK — — —
F~ LIF120-10B24R2 (MORNSUN)

— в коробках 18 шт КЗ, перегрузка, перегрев, перенапряжение — — — — AC-DC Power Factor Correction Module
F~ MDR-100-24 (MW)

— в коробках 30 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 24 В; U1: 24...30 В; I1: до 4 А; ... КЗ, перегрузка, перенапряжение, перегрев Низкое энергопотребление (менее 1 Вт) при работе без нагрузки
A+ EDR-150-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24...28 В; I1: до 6.5 А... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ EDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ WDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...29 В; I1: до 5 А; ... сухой контакт DC OK, ограничение тока КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ NDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ LI120-20B24R2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module
A+ LI120-20B24R2S (MORNSUN)

— в коробках 18 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ LI150-20B24PR2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LIMF120-23B24 (MORNSUN)

— в коробках 5 шт

 150% перегрузочная способность, ККМ, сухой контакт DC OK КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ HDR-150-24 (MW)

— 1 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 150W, Hybrid
A+ LI120-10B24 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — AC-DC Power Factor Correction Module, 1 Output, 120W, Hybrid
A+ LIF120-10B24R2-EX (MORNSUN)

— КЗ, перегрузка, перегрев, перенапряжение — — — — AC-DC Power Factor Correction Module
A+ SDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев

Файлы 1

показать свернуть
DRA120 SERIES AC - DC DIN RAIL MOUNTABLE 120W INDUSTRIAL CONTROL EQUIPMENT FEATURES COMPACT DESIGN HIGH EFFICIENCY UP TO 87% P.F.C. FUNCTION AVAILABLE (OPTION) PARALLEL MODELS AVAILABLE (OPTION) INPUT VOLTAGE 115/230VAC SELECTABLE SELECTION CHART DRA 120 - 12 x y z Wattage A : SCREW TERMINALS B : DETACHABLE CONNECTOR 12 : 12V OUT 24 : 24V OUT 48 : 48V OUT P : WITH PARALLEL FUNCTION S : W/O PARALLEL FUNCTION F : WITH P.F.C. FUNCTION S : W/O P.F.C. FUNCTION MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT OUTPUT WATTAGE VOLTAGE Single Output Models OUTPUT CURRENT EFF. (min.) EFF. (typ.) 1) 115 / 230 VAC 115 / 230 VAC 120 WATTS + 12 VDC 10A 82% 84% DRA120-24xyz 120 WATTS + 24 VDC 5A 84% 86% DRA120-48xyz 115 / 230 VAC 120 WATTS + 48 VDC 2.5A 85% 87% max. unit DRA120-12xyz Note 1): 2% diminish for parallel models. SPECIFICATION All Specifications Typical At Nominal Line, Full Load, 25oC Unless Otherwise Noticed GENERAL Characteristics Conditions min. typ. Switching frequency Vi nom, Io nom 80 KHz Isolation voltage Input / Output 3,000 VAC Isolation resistance Input / Output, @ 500VDC 100 Ambient temperature Operating at Vi nom -10 o M + 71 o 2.5 o C %/ C Derating Vi nom, from +61 to +71 C Storage temperature Non operational -25 + 85 Relative humidity Vi nom, Io nom 20 95 Dimension Screw terminal type L125 x W63.5 x D126 mm Detachable connector type L142 x W63.5 x D126 mm Cooling Free air convection Case material Metal www.chinfa.com o C % RH sales@chinfa.com PDF
Документация на DRA120-24SSA

Dra120

Дата модификации: 04.05.2005

Размер: 408.1 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
