MDR-60-12

AC/DC преобразователь: На DIN рейку; 60 Вт; Выход 12В/5А; Вход: 85...264VAC / 120...370VDC; -20...70°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

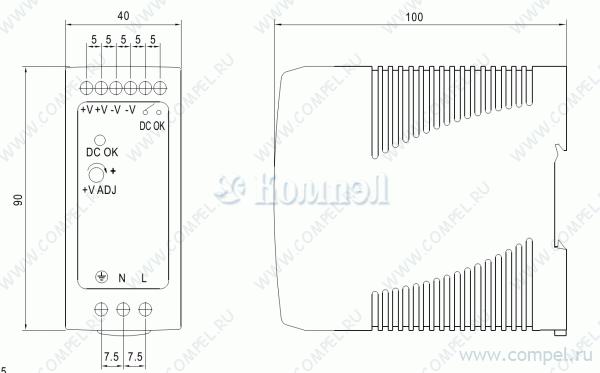

Размер 40×90×100 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ TPC 055-112 (TRACO) 1 шт перегрузки, короткого замыкания
A+ TSP 070-112 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 78 Вт; Выход: 12 В; U1: 12...14 В; I1: до 6.5 А;... ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев
A+ NDR-75-12 (MW) в коробках 28 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 12 В; U1: 12...14 В; I1: до 6.3 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ DRA-60-12 (MW) в коробках 6 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 12 В; U1: 12...15 В; I1: до 5 А; С... ограничение тока, регулировка тока КЗ, перегрузка, перенапряжение потенциометр внутренний, напряжение внешнее 1-10 В, ШИМ, сопротивление
A+ EDR-75-12 (MW) в коробках 28 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 12 В; U1: 12...14 В; I1: до 6.3 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ SDR-75-12 (MW) в коробках 28 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 12 В; U1: 12...14 В; I1: до 6.3 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ WDR-60-12 (MW) 1 шт КЗ, перегрузка, перенапряжение, перегрев
A+ REDIN60-12 (RECOM) 1 шт SPS DIN-Rail 60W 12V/5A сухой контакт DC OK, пиковая перегрузка КЗ, перегрев, перегрузка, перенапряжение
A+ 1469570000 (WDML) 1 шт AC-DC сетевой преобразователь - P вых: 72 Вт; Выход: 12; U1: 10...16 В; I1: до 6 А; Ста... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния КЗ, перегрузка, перегрев, обратное напряжение малогабаритные распределительные шкафы
A+ TBL 060-112 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 54 Вт; Выход: 12 В; U1: 12...16 В; I1: до 4.5 А;... низкий профиль, ограничение тока
A+ TBL 090-112 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 72 Вт; Выход: 12 В; U1: 12...16 В; I1: до 6 А; С... низкий профиль, ограничение тока
A+ TBLC 75-112 (TRACO) 1 шт
A+ TCL 060-112 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 12 В; U1: 12...15 В; I1: до 4 А; С... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока
A+ TCL 060-112C (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 12 В; U1: 12...15 В; I1: до 4 А; С... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока
A+ DR-60-12 (MW) в коробках 48 шт AC-DC сетевой преобразователь - P вых: 54 Вт; Выход: 12 В; U1: 10.8...13.2 В; I1: до 4.... КЗ, перегрузка, перенапряжение
A+ DR-75-12 (MW) в коробках 20 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 12 В; U1: 12...14 В; I1: до 6.3 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ HDR-60-12 (MW) в коробках 60 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ 1105430000 (WDML) AC-DC сетевой преобразователь - P вых: 70 Вт; Выход: 12; U1: 12...14 В; I1: до 6 А; Ста... 2х-цветный светодиодный сигнал: DC OK, ошибка; реле состояния; функция Remote On/Off КЗ, перегрев, обратное напряжение
A+ 1478220000 (WDML) AC-DC сетевой преобразователь - P вых: 72 Вт; Выход: 12; U1: 10...15 В; I1: до 7.2 А; С... последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C
A+ LI60-20B12PR2 (MORNSUN) 54 шт КЗ, перегрузка, перенапряжение
A+ LI75-20B12R2 (MORNSUN) 1 шт КЗ, перегрузка, перегрев, перенапряжение
A+ AMR4-12 (CHINFA) 1 шт AC-DC сетевой преобразователь - P вых: 54 Вт; Выход: 12 В; U1: 12...14 В; I1: до 4.5 А;... базовая модель, низкий профиль КЗ, перегрузка, перенапряжение
A+ AMR5-12 (CHINFA) 1 шт AC-DC сетевой преобразователь - P вых: 72 Вт; Выход: 12 В; U1: 12...14 В; I1: до 6 А; С... базовая модель, низкий профиль КЗ, перегрузка, перенапряжение
A+ DRAN60-12A (CHINFA) в коробках 10 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 12 В; U1: 12...14 В; I1: до 5 А; С... КЗ, перегрузка, перенапряжение

Файлы 1

показать свернуть
MDR-60 60W Single Output Industrial DIN Rail Power Supply series User’s Manual ■ Features : Universal AC input/Full range Protections: Short circuit / Overload / Over voltage Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 Class I, Div 2 Hazardous Locations T4 LED indicator for power on DC OK relay contact No load power consumption<0.75W 100% full load burn-in test 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g THOMAS SAMUEL THOMAS SAMUEL SPECIFICATION UL62368-1 MODEL MDR-60-12 MDR-60-24 MDR-60-48 12V 24V 48V RATED CURRENT 10A 5A 2.5A 1.25A CURRENT RANGE 0 ~ 10A 0 ~ 5A 0 ~ 2.5A 0 ~ 1.25A RATED POWER 50W 12 ~ 15V 24 ~ 30V ±1.0% ±1.0% LINE REGULATION ±1.0% ±1.0% ±1.0% ±1.0% LOAD REGULATION ±1.5% ±1.0% ±1.0% ±1.0% 88% 87% Note.5 500ms, 30ms/230VAC HOLD UP TIME (Typ.) 50ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 500ms, 30ms/115VAC at full load 20ms/115VAC at full load 120 ~ 370VDC EFFICIENCY (Typ.) 78% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.8A/115VAC 1A/230VAC COLD START 30A/115VAC 60A/230VAC <1mA / 240VAC FUNCTION DC OK SIGNAL WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS 86% 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 6.25 ~ 7.25V 15.6 ~ 18V 31.2 ~ 36V 57.6 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover Relay contact rating(max.): 30V/1A resistive -20 ~ +70℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH EMC EMISSION ±0.03%/℃ (0 ~ 50℃) Component : 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes ; Mounting : Compliance to IEC60068-2-6 UL508, UL62368-1, TUV BS EN/EN62368-1,Class I, Div. 2 Group A, B, C, D Hazardous Locations T4, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1 , IS13252(Part1)/IEC60950-1approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B EMC IMMUNITY Compliance to BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN61204-3, heavy industry level, criteria A, EAC TP TC 020 WITHSTAND VOLTAGE ISOLATION RESISTANCE MTBF DIMENSION PACKING NOTE 60W ±1.0% 5 ~ 6V OVER VOLTAGE OTHERS 60W 150mVp-p VOLTAGE TOLERANCE Note.3 ±2.0% VOLTAGE ADJ. RANGE PROTECTION (Note 4) 60W 120mVp-p 200mVp-p 48 ~ 56V OVERLOAD EMC www.tuv.com ID 2000000000 BS EN/EN62368-1 IEC62368-1 MDR-60-5 LEAKAGE CURRENT SAFETY & IS13252 5V SETUP, RISE TIME INPUT (except 5V) TPTC004 DC VOLTAGE RIPPLE & NOISE (max.) Note.2 80mVp-p OUTPUT R33100 RoHS 299.2K hrs min. MIL-HDBK-217F (25℃) 40*90*100mm (W*H*D) 0.33Kg; 42pcs/14.8Kg/0.82CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. 6. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:MDR-60-SPEC 2021-09-15 PDF
Документация на MDR-60-5

MDR-60-20210915.cdr

Дата модификации: 15.09.2021

Размер: 116.9 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
