S-201-5

MEAN WELL
AC-DC, 200Вт, Uвх=90-132VAC (180-264VАC, переключатель), один выход 5В/40А, подстр. Uвых=+/-10%, изоляция 1,5кVAC (вх-вых), 1,5кVAC (вх-корп), 215х115х50 мм, -10...+50°С (со сниж. мощн.) Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии S-201

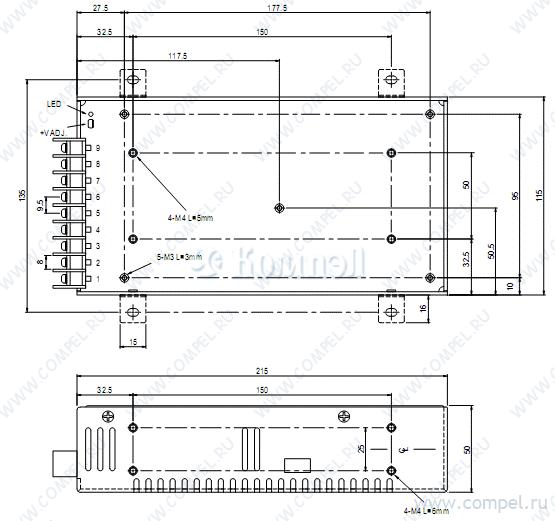

Чертеж серии S-201



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 215×115×50 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 14

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ UHP-200R-5 (MW)

— — — — — — AC-DC Power Factor Correction Module
A+ RSP-200-5 (MW)

— в коробках 15 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ LMF200-23B05UH (MORNSUN)

— в коробках 430 шт безвентиляторный, 150% перегрузка, ККМ КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Power Factor Correction Module
A+ SP-240-5 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 225 Вт; Выход: 5 В; U1: 4...6 В; I1: до 45 А; Ст... КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 225W, Hybrid
A+ SP-300-5 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — —
A+ UHP-200-5 (MW)

— 1 шт — — — — — AC-DC Power Factor Correction Module
A+ UHP-200A-5 (MW)

— в коробках 450 шт

 THERMAL; OVER LOAD; OVER VOLTAGE; SHORT CIRCUIT — — — AC-DC Power Factor Correction Module, 1 Output, 200W, Hybrid
A+ LRS-200-5 (MW)

— в коробках 15 шт AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 200W, Hybrid
A+ HSP-200-5 (MW)

— 1 шт SPS case 200W 5V/40A ККМ, 1U профиль, компенсация на проводах, покрытие лаком КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ HSN-200-5B (MW)

— 1 шт Источник питания AC-DC; Выходная мощность 200 Вт; выходное напряжение 5 В; входное напр... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ HSP-250-5 (MW)

— 1 шт ККМ, 1U профиль, компенсация на проводах, покрытие лаком КЗ, перегрузка, перенапряжение, перегрев —
A+ S-210-5 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев —
A+ SE-200-5 (MW)

— КЗ, перегрузка, перенапряжение, перегрев —
A+ LMF200-23B05 (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — — — — — — AC-DC Power Factor Correction Module

Файлы 1

показать свернуть
S-201 200W Single Output Switching Power Supply series Features : AC input range selectable by switch Protections:Short circuit/Over load/Over temperature Cooling by free air convection 100% full load burn-in test Compact size, light weight Fixed switching frequency at 25KHz Low cost High reliability 1 year warranty SPECIFICATION MODEL OUTPUT INPUT S-201-5 S-201-7.5 S-201-12 S-201-13.5 S-201-15 S-201-24 S-201-27 DC VOLTAGE 5V 7.5V 12V 13.5V 15V 24V 27V S-201-48 48V RATED CURRENT 40A 26.5A 16.5A 14.7A 13A 8.3A 7.4A 4.2A CURRENT RANGE 0 ~ 40A 0 ~ 26.50A 0 ~ 16.5A 0 ~ 14.7A 0 ~ 13A 0 ~ 8.3A 0 ~ 7.4A 0 ~ 4.2A RATED POWER 200W 198.75W 198W 198.45W 198W 199.2W 199.8W 201.6W RIPPLE & NOISE (max.) Note.2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p VOLTAGE ADJ. RANGE 6 ~ 9V 2.0% 10 ~ 13.2V 1.0% 12 ~ 15V 1.0% 13.5 ~ 18V 1.0% 20 ~ 26.4V 1.0% 26 ~ 32V 1.0% 41 ~ 56V 1.0% 4.5 ~ 5.6V VOLTAGE TOLERANCE Note.3 2.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE, HOLD TIME 200ms, 100ms, 20ms at full load VOLTAGE RANGE 90 ~ 132VAC / 180 ~ 264VAC by switch FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 74% AC CURRENT INRUSH CURRENT (max.) 4.5A/115VAC 50A/115VAC 79% 254 ~ 370VDC 80% 80% 81% 83% LEAKAGE CURRENT <3.5mA / 240VAC OVER LOAD 105 ~ 135% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC 13.8 ~ 16.2V 15.5 ~ 18.2V 18 ~ 21V 27.6 ~ 32.4V 5.75 ~ 6.75V 9.4 ~ 10.9V Protection type : Shut down o/p voltage, re-power on to recover 90 (RTH3) Detect on inside ambient temperature Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -10 ~ +50 83% 84% 33.7 ~ 39.2V 57.6 ~ 67.2V 2.5A/230VAC 50A/230VAC (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes Design refer to UL1950 I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Design refer to FCC Part15 J Conduction Class A MTBF 271.9K hrs min. MIL-HDBK-217F (25 ) OTHERS DIMENSION PACKING NOTE 215*115*50mm (L*W*H) 0.93Kg; 12pcs/12Kg/0.92CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. File Name:S-201-SPEC 2004-12-14 PDF
Документация на серию S-201

(H:\\document\\\247\336\263N\244\345\245\363\\Specification\\\274\320\267\307\253\254\\S-201.CDR)

Дата модификации: 29.12.2004

Размер: 317 Кб

2 стр.
