S-60-24

MEAN WELL
AC/DC преобразователь: в кожухе; 60 Вт; выход 24В @ 2.5А; вход: 85...264VAC / 120...370VDC; -10...60°C
развернуть ▼ свернуть ▲
Фотография серии S-60

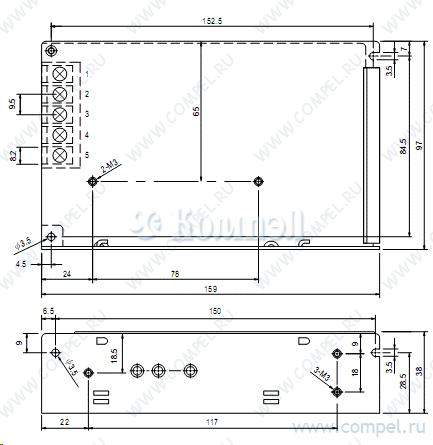

Чертеж серии S-60



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 159×97×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ LRS-75-24 (MW)

— в коробках 45 шт КЗ, перегрузка, перенапряжение —
P+ RS-75-24 (MW)

— в коробках 30 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 76.8Вт,Uвх=88-264В AC(125-373В DC),вы... КЗ, перегрузка, перенапряжение —
P+ LRS-100-24 (MW)

— в коробках 40 шт КЗ, перегрузка, перенапряжение, перегрев —
F~ RS-50-24 (MW)

— в коробках 45 шт AC-DC сетевой преобразователь - P вых: 52 Вт; Выход: 24 В; U1: 22...27.6 В; I1: до 2.2 ... КЗ, перегрузка, перенапряжение —
A+ LMF75-23B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — — — — AC-DC Power Factor Correction Module
A+ EPS-65-24-C (MW)

— в коробках 45 шт AC-DC сетевой преобразователь - P вых: 65 Вт; Выход: 24 В; U1: 21.6...27 В; I1: до 2.71... компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение —
A+ HRP-75-24 (MW)

— 1 шт ККМ, дистанционное Вкл/Выкл, 1U профиль КЗ, перегрузка, перенапряжение —
A+ LM75-22B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ RSP-75-24 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 24 В; U1: 22.8...26.4 В; I1: до 4.... ККМ, 1U профиль, ограничение тока КЗ, перегрузка, перенапряжение —
A+ LMF75-20B24 (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — —
A+ LM75-23B24-Q (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 76.8W, Hybrid
A+ LM75-23B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 76.8W, Hybrid
A+ LM75-20B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 76.8W, Hybrid

Файлы 1

показать свернуть
S-60 60W Single Output Switching Power Supply series Features : Universal AC input/Full range Protections: Short circuit / Overload / Over voltage Cooling by free air convection 100% full load burn-in test Fixed switching frequency at 50KHz 2 years warranty SPECIFICATION MODEL S-60-5 S-60-12 S-60-15 S-60-24 DC VOLTAGE 5V 12V 15V 24V RATED CURRENT 12A 5A 4A 2.5A CURRENT RANGE 0 ~ 12A 0 ~ 5A 0 ~ 4A 0 ~ 2.5A RATED POWER 60W OUTPUT 60W 60W 60W RIPPLE & NOISE (max.) Note.2 120mVp-p 120mVp-p 150mVp-p 150mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V VOLTAGE TOLERANCE Note.3 4.75 ~ 5.5V 2.0% 1.0% 1.0% 1.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 0.5% 0.5% 0.5% SETUP, RISE TIME HOLD UP TIME (Typ.) 80ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 73% 76% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2A/115VAC 1A/230VAC COLD START 20A/115VAC 40A/230VAC LEAKAGE CURRENT <3.5mA / 240VAC OVERLOAD INPUT 300ms, 50ms/230VAC 105 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed. PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & EMC (Note 4) 800ms, 50ms/115VAC at full load 12ms/115VAC at full load 120 ~ 370VDC 5.75 ~ 6.75V 77% 13.8 ~ 16.2V 17.25 ~ 20.25 -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL1012, UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, Light industry level, criteria A DIMENSION 316.2K hrs min. MIL-HDBK-217F (25 159*97*38mm (L*W*H) PACKING NOTE 27.6 ~ 32.4V Protection type : Hiccup mode, recovers automatically after fault condition is removed. MTBF OTHERS 79% 0.51Kg; 24pcs/13.1Kg/0.7CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:S-60-SPEC 2007-02-08 PDF
Документация на серию S-60

S-60.cdr

Дата модификации: 03.03.2007

Размер: 404.9 Кб

2 стр.
