YJL2101W

SUNCO
RoHS YJL2101W COMPLIANT P-Channel Enhancement Mode Field Effect Transistor Product Summary ● VDS ● ID ● RDS(ON)( at VGS=-4.5V) ● RDS(ON)( at VGS=-2.5V) ● RDS(ON)( at VGS=-1.8V) -20V -2.0A ＜130 mohm ＜170 mohm ＜250 mohm General Description ● Trench Power LV MOSFET technology ● Low RDS(ON) ● Low Gate Charge Applications ● Video monitor ● Power management ■ Absolute Maximum Ratings (TA=25...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть

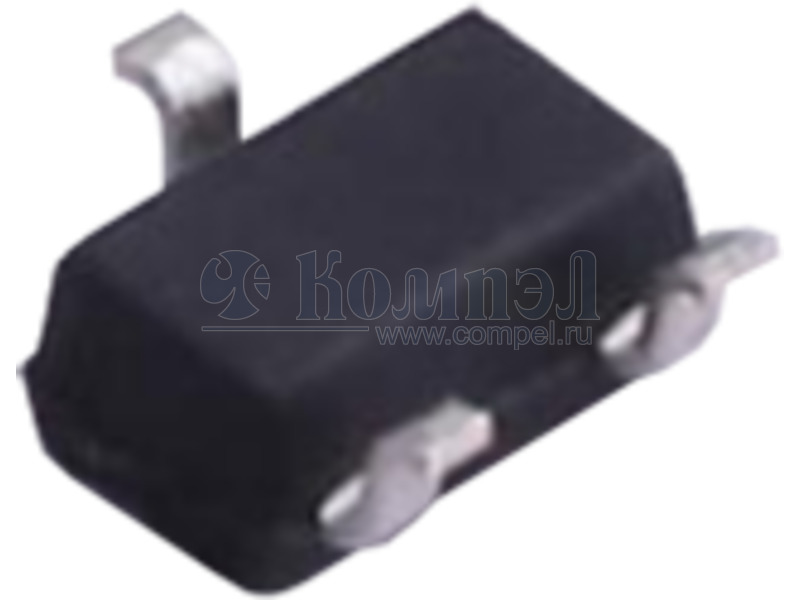

Корпус SOT-323-3
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C, без учета ограничений корпуса
Сопротивление открытого канала (мин)
Сопротивление открытого канала при диапазоне Uзатв(ном)
Диапазон номинальных напряжений затвора
Максимальное напряжение затвора
Заряд затвора
Рассеиваемая мощность
Ёмкость затвора
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Тип Uси Iс(25°C) RDS on Rси (вкл) Uзатв (ном) Uзатв(макс) Qзатв Pрасс Примечание Cзатв Особенности Карточка
товара
P- CJ3139KW (JSCJ)

SOT-323-3 — — —
P- WM02P06G (WAYON)

SOT-323-3 в ленте 3000 шт — — — — — —

Файлы 1

показать свернуть
RoHS YJL2101W COMPLIANT P-Channel Enhancement Mode Field Effect Transistor Product Summary ● VDS ● ID ● RDS(ON)( at VGS=-4.5V) ● RDS(ON)( at VGS=-2.5V) ● RDS(ON)( at VGS=-1.8V) -20V -2.0A ＜130 mohm ＜170 mohm ＜250 mohm General Description ● Trench Power LV MOSFET technology ● Low RDS(ON) ● Low Gate Charge Applications ● Video monitor ● Power management ■ Absolute Maximum Ratings (TA=25℃unless otherwise noted) Parameter Symbol Maximum Drain-source Voltage VDS -20 V Gate-source Voltage VGS ±10 V TA=25℃ @ Steady State Drain Current -2.0 ID TA=70℃ @ Steady State Unit A -1.6 Pulsed Drain Current A IDM -8 A Total Power Dissipation @ TA=25℃ PD 0.25 W Thermal Resistance Junction-to-Ambient B RθJA 500 ℃/ W Junction and Storage Temperature Range TJ ,TSTG -55～+150 ℃ ■ Ordering Information PREFERED P/N PACKING CODE Marking MINIMUM PACKAGE(pcs) INNER BOX QUANTITY(pcs) OUTER CARTON QUANTITY(pcs) DELIVERY MODE YJL2101W F2 TS1. 3000 30000 120000 7“ reel 1/6 S-E053 Rev.3.1,05-Dec-20 Yangzhou Yangjie Electronic Technology Co., Ltd. www.21yangjie.com PDF
Документация на YJL2101W

Microsoft Word - YJL2101W Rev3.1

Дата модификации: 05.12.2020

Размер: 841.4 Кб

6 стр.

    Публикации 1

    показать свернуть
    28 марта 2024
    новость

    Склад КОМПЭЛ расширил ассортимент MOSFET производства SUNCO

    Новые серии MOSFET производства SUNCO – одного из мировых лидеров среди производителей дискретных силовых полупроводников – стали доступны для заказа со склада КОМПЭЛ. Каждый пятый мостовой выпрямитель в мире выходит с конвейеров этой китайской... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
