YJS2305A

Yangjie
RoHS YJS2305A COMPLIANT P-Channel Enhancement Mode Field Effect Transistor Product Summary ● VDS ● ID ● RDS(ON)( at VGS=-4.5V) ● RDS(ON)( at VGS=-2.5V) ● RDS(ON)( at VGS=-1.8V) ● 100% ▽VDS Tested -20V -5.4A ＜39mohm ＜49mohm ＜63mohm General Description ● Trench Power LV MOSFET technology ● High Power and Current handing capability ● Low Gate Charge SOT-23-6L Applications ● Battery prote...
развернуть ▼ свернуть ▲

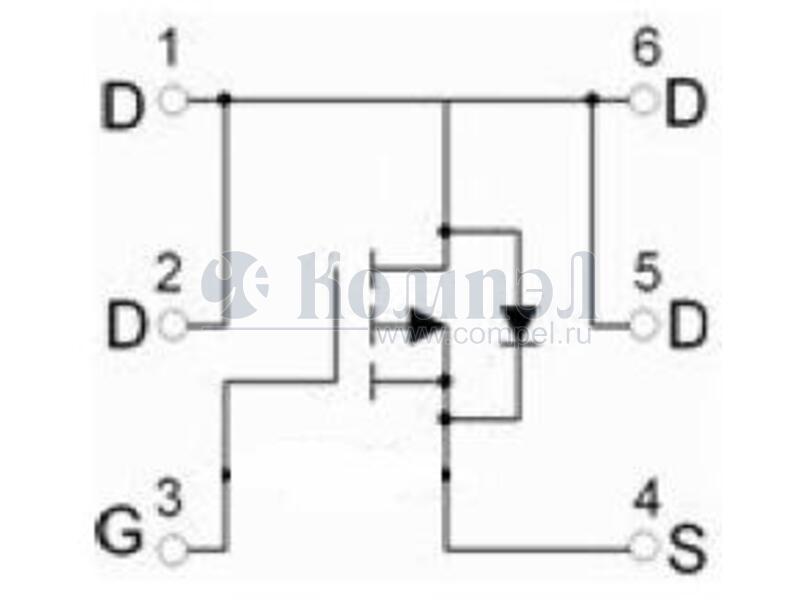

Внешний вид YJJ09N03A
Внешний вид YJJ09N03A



Технические характеристики

показать свернуть
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C
Сопротивление открытого канала (мин)
Сопротивление открытого канала при диапазоне Uзатв(ном)
Диапазон номинальных напряжений затвора
Максимальное напряжение затвора
Заряд затвора
Рассеиваемая мощность
Ёмкость затвора
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Тип Uси Iс(25°C) RDS on Rси (вкл) Uзатв (ном) Uзатв(макс) Qзатв Pрасс Примечание Cзатв Особенности Карточка
товара
P- CJL3407 (JSCJ)

SOT236L ± — — — — —
P- CJL3415 (JSCJ)

SOT236L —
P- NCE20P07N (NCE)

SOT236L

 ± — — — —

Файлы 1

показать свернуть
RoHS YJS2305A COMPLIANT P-Channel Enhancement Mode Field Effect Transistor Product Summary ● VDS ● ID ● RDS(ON)( at VGS=-4.5V) ● RDS(ON)( at VGS=-2.5V) ● RDS(ON)( at VGS=-1.8V) ● 100% ▽VDS Tested -20V -5.4A ＜39mohm ＜49mohm ＜63mohm General Description ● Trench Power LV MOSFET technology ● High Power and Current handing capability ● Low Gate Charge SOT-23-6L Applications ● Battery protection ● Power management ● Load switch ■ Absolute Maximum Ratings (TA=25℃unless otherwise noted) Parameter Symbol Limit Unit Drain-source Voltage VDS -20 V Gate-source Voltage VGS ±10 V -5.4 TA=25℃ Drain Current ID A -4.4 TA=70℃ Pulsed Drain Current A IDM TA=25℃ Total Power Dissipation -22 A 1.2 W 0.8 W PD TA=70℃ Thermal Resistance Junction-to-Ambient B RθJA 104 ℃/ W Junction and Storage Temperature Range TJ ,TSTG -55～+150 ℃ ■ Ordering Information (Example) PREFERED P/N PACKING CODE Marking MINIMUM PACKAGE(pcs) INNER BOX QUANTITY(pcs) OUTER CARTON QUANTITY(pcs) DELIVERY MODE YJS2305A F2 2305 3000 30000 120000 7“ reel 1/7 S-E009 Rev.3.0,25-Feb-20 Yangzhou Yangjie Electronic Technology Co., Ltd. www.21yangjie.com PDF
Документация на YJS2305AF2

Microsoft Word - YJS2305A Rev 3.0

Дата модификации: 24.09.2020

Размер: 1.29 Мб

7 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
