Полупроводниковые компоненты JSCJ для электропривода

16 мая 2023

управление питаниемуправление двигателемJSCJновостьдискретные полупроводникиMOSFETBLDCPower Managementуправление питаниемMotor Control

В процессе эволюции электроинструмента коллекторные электродвигатели стали уступать место вентильным бесщеточным (BLDC). Компания Jiangsu Changjing Technology Co., Ltd. (JSCJ), являющаяся одним из ведущих китайский производителей, специализируется на выпуске полупроводниковых компонентов и предлагает ряд N-канальных транзисторов MOSFET (таблица 1) для верхних и нижних ключей BLDC-двигателей.

Небольшой корпус и малые значения сопротивления открытого канала вкупе с отличными характеристиками переключения обеспечивают компактность и высокую эффективность ключей электродвигателя, гарантируя его стабильную и надежную работу.

Для остальных узлов управления вентильного электропривода (рисунок 1), таких как защита цепи питания от всплесков перенапряжения и обеспечение микроконтроллера и драйверов питанием, компания JSCJ предлагает супрессоры (таблица 2) и экономичные стабилизаторы напряжения (таблица 3).

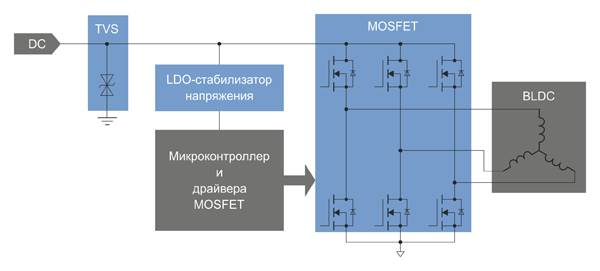

Рис. 1. Основные узлы управления бесколлекторным электродвигателем

Рис. 1. Основные узлы управления бесколлекторным электродвигателем

Таблица 1. N-канальные MOSFET производства компании JSCJ

Наименование Напряжение «сток-исток» (VDS), В Ток, А Номинальное сопротивление перехода (Rdson), мОм Пороговое напряжение затвора (Vth), В Общий заряд затвора (Qg), нКл Входная емкость (Ciss), пФ Корпус
VGS =
10 В
VGS = 4,5 В
CJAB35N03S 30 35 5,2 7,5 1,3…2,5 24 1100 PDFNWB3,3×3,3-8L
CJACR70SN03AL 30 70 0,56 1,0…2,5 PDFNWB5x6-8L
CJACR70SN04AL 40 70 0,65 1,0…2,5 PDFNWB5x6-8L
CJAC130SN06L 60 130 2,6 3,5 1,0…2,5 66,4 3560 PDFNWB5x6-8L
CJAC100SN08U 80 100 3,0 2,0…4,0 60 3780 PDFNWB5x6-8L-B
CJAC110SN10L 100 110 4,3 6,0 1,5…2,5 78 3366 PDFNWB5x6-8L

Таблица 2. Супрессоры JSCJ

Наименование Мощность, Вт Рабочее напряжение, В Максимальное напряжение, срабатывания (Vcl) при Ipp, В Максимальный импульсный ток (Ipp), А Корпус
SMAJ18CA 400 18 29,2 13,7 SMAG
SMAJ20CA 20 32,4 12,3
SMAJ24CA 24 38,9 10,3
SMAJ36CA 36 58,1 6,9

Таблица 3. LDO-стабилизаторы JSCJ

Наименование Напряжение, В Ток, мА Падение напряжения, мВ Ток потребления, мкА Подавление пульсаций источника питания (PSRR), дБ (1 кГц) Корпус
Входное Выходное
CJ75xxS 2,5…36 3,3/5,0 300 200 2 70 SOT-89-3L
CJ6376 SOT-89-3L
SOT-23-3L
SOT-23-5L
SOT223
CJ6377 2,7…36 1,5…5,5 250 400 1,5 80
CJ6386 2,5…45 3,3/5,0 250 700 2 70
•••
