CJAC100SN08U

JSCJ
JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD PDFN:%5×6-8L-B Plastic-Encapsulate MOSFETS CJAC100SN08U N-Channel Power MOSFET V(BR)DSS RDS(on)TYP ID 80 V 3.0mΩ@10V 100A PDFN:%5×6-8L-B DESCRIPTION These N-Channel enhancement mode power field effect transistors are using SGT technology.This advanced technology has been especially tailored to minimize on-state resistance, provide supe...
развернуть ▼ свернуть ▲
Внешний вид CJAC100SN08U

Технические характеристики

показать свернуть
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C, без учета ограничений корпуса
Сопротивление открытого канала (мин)
Сопротивление открытого канала при диапазоне Uзатв(ном)
Диапазон номинальных напряжений затвора ±
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 18

показать свернуть
Тип Наименование Корпус Упаковка i Тип Uси Iс(25°C) RDS on Rси (вкл) Uзатв (ном) Uзатв(макс) Qзатв Pрасс Примечание Cзатв Особенности Карточка
товара
P+ CJAC100SN08 (JSCJ)

—

 — — — — —
A+ NCEP033N10 (NCE)

TO-220-3

 ± — — —
A+ WMB043N10HGS (WAYON)

PDFN8L5X6 в ленте 3000 шт

 — — — — — —
A+ NCEP039N10M (NCE)

TO-220-3

 ± — — —
A+ NCEP039N10D (NCE)

TO263

 ± — — —
A+ NCEP039N10 (NCE)

TO-220-3

 ± — — —
A+ NCEP035N85GU (NCE)

—

 ± — — —
A+ NCEP033N85D (NCE)

TO263

 ± — — —
A+ NCEP033N10D (NCE)

TO263

 ± — — —
A+ NCEP028N85 (NCE)

TO-220-3 ± — — —
A+ WMB040N08HGS (WAYON)

PDFN8L5X6 в коробках 3000 шт

 — — —
A+ NCEP01T18 (NCE)

TO-220-3 ± — — —
A+ NCEP85T15 (NCE)

TO-220-3 ± — — —
A+ NCEP85T14D (NCE)

TO263

 ± — — —
A+ NCEP85T14 (NCE)

TO-220-3 ± — — —
A+ NCEP040N85D (NCE)

TO263

 ± — — —
A+ CJAC110SN10A (JSCJ)

— в ленте 32 шт

 ± — — — — —
A+ NCEP040N10D (NCE)

TO263

 ± — — —

Файлы 1

показать свернуть

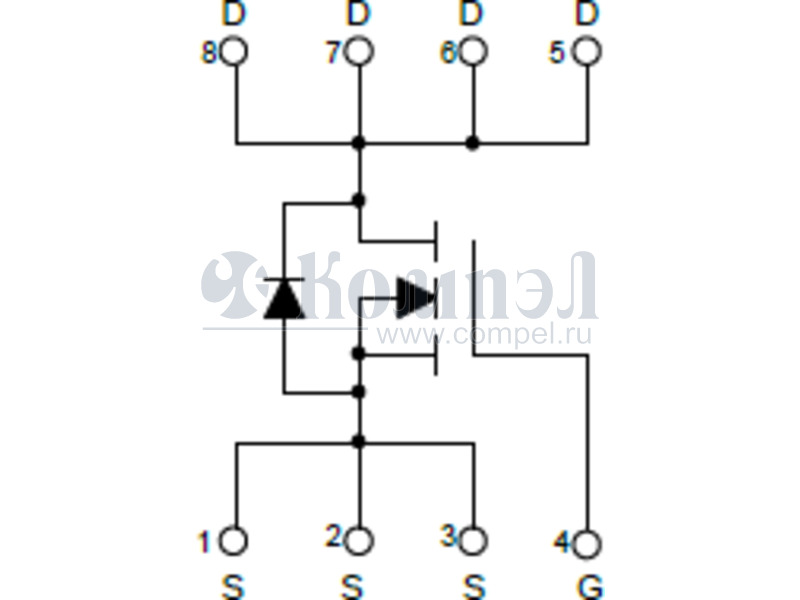

JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD PDFN:%5×6-8L-B Plastic-Encapsulate MOSFETS CJAC100SN08U N-Channel Power MOSFET V(BR)DSS RDS(on)TYP ID 80 V 3.0mΩ@10V 100A PDFN:%5×6-8L-B DESCRIPTION These N-Channel enhancement mode power field effect transistors are using SGT technology.This advanced technology has been especially tailored to minimize on-state resistance, provide superior switching performance, and withstand high energy pulse in the avalanche and commutation mode.These devices are well suited for high efficiency fast switching applications. FEATURES  Battery switch  Good stability and uniformity with high EAS  Load switch   High density cell design for ultra low RDS(ON) Excellent package for good heat dissipation  LED applications APPLICATIONS   Networking Load Switch EQUIVALENT CIRCUIT MARKING 8 D 7 D 6 D 5 D CJAC100SN08U = Part No. CJAC 100SN08U XX Solid dot=Pin1 indicator. XX=Code. 2 1 S 3 S 4 S G PIN 1 MAXIMUM RATINGS ( Ta=25℃ unless otherwise noted ) Parameter Symbol Limit Unit Drain-Source Voltage VDS 80 V Gate-Source Voltage VGS ±20 V Continuous Drain Current ID ① 100 A Pulsed Drain Current IDM② 300 A Single Pulsed Avalanche Energy EAS③ 500 mJ Power Dissipation PD① 104 W Thermal Resistance from Junction to Ambient RθJA⑥ 62.5 ℃/W Thermal Resistance from Junction to Case RθJC① 1.2 ℃/W -55~+150 ℃ TJ ,Tstg Operating Junction and Storage Temperature Range www.jscj-elec.com 1 Rev. - 1.1 PDF
Документация на CJAC100SN08U

Дата модификации: 01.12.2021

Размер: 1.79 Мб

6 стр.
