STD10PF06T4

VBSemi
STD10PF06T4 www.VBsemi.tw P-Channel 60-V (D-S) MOSFET FEATURES PRODUCT SUMMARY VDS (V) - 60 RDS(on) (Ω) ID (A) 0.061 at V GS = - 10 V - 30 0.072 at VGS = - 4.5 V - 26 • TrenchFET® Power MOSFET • 100 % UIS Tested Qg (Typ) APPLICATIONS 10 • Load Switch S TO-252 G G D S Top View D P-Channel MOSFET ABSOLUTE MAXIMUM RATINGS TC = 25 °C, unless otherwise noted Parameter Gate-Sour...
развернуть ▼ свернуть ▲

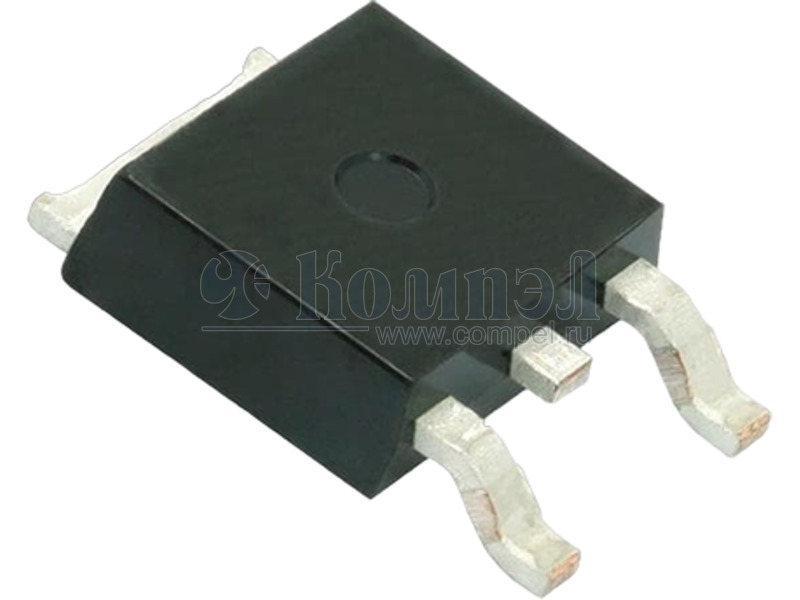

Внешний вид BL108433CS1
  • Корпус: —
  • Норма упаковки: 2500  шт. (в ленте)

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i Карточка
товара
P= CJU50P06 (JSCJ)

TO2522L в ленте 100 шт

P= YJD25GP06A (YJ)

TO252 в ленте 25000 шт
P= WMO35P06TS (WAYON)

TO252 в ленте 2500 шт

P= NCE60P45K (NCE)

TO252 в ленте 2500 шт

P= UTT50P06G-TN3-R (UTC)

TO252

P= CJU12P06 (JSCJ)

TO2522L 2500 шт

P= WMO13P06T1 (WAYON)

TO252 в ленте 2500 шт

P= NCE55P15K (NCE)

TO252 1 шт

P= WMO12P05T1 (WAYON)

TO252 2500 шт

P- TSM680P06CP ROG (TSC)

TO252 2500 шт


Файлы 1

показать свернуть
STD10PF06T4 www.VBsemi.tw P-Channel 60-V (D-S) MOSFET FEATURES PRODUCT SUMMARY VDS (V) - 60 RDS(on) (Ω) ID (A) 0.061 at V GS = - 10 V - 30 0.072 at VGS = - 4.5 V - 26 • TrenchFET® Power MOSFET • 100 % UIS Tested Qg (Typ) APPLICATIONS 10 • Load Switch S TO-252 G G D S Top View D P-Channel MOSFET ABSOLUTE MAXIMUM RATINGS TC = 25 °C, unless otherwise noted Parameter Gate-Source Voltage Continuous Drain Current (TJ = 175 °C) TC = 25 °C TC = 100 °C Symbol Limit Unit VGS ± 20 V - 30 ID - 25 IDM - 50 Continuing Source Current (Diode Conduction) IS - 20 Avalanche Current IAS - 20 Pulsed Drain Current Single Pulse Avalanche Energy Maximum Power Dissipation L = 0.1 mH TC = 25 °C TA = 25 °C EAS 7.2 mJ 34a PD W 4b TJ, Tstg Operating Junction and Storage Temperature Range A - 55 to 175 °C THERMAL RESISTANCE RATINGS Parameter Junction-to-Ambientb Junction-to-Case Symbol t ≤ 10 sec Steady State RthJA RthJC Typical Maximum 20 25 62 75 5 6 Unit °C/W Notes: a. See SOA curve for voltage derating. b. Surface Mounted on 1" x 1" FR-4 boad. 1 PDF
Документация на STD10PF06T4

Subject:

Дата модификации: 08.09.2023

Размер: 714.5 Кб

8 стр.
