Транзисторы и MOSFET-сборки JSCJ поступили на склад КОМПЭЛ

23 февраля

Китайская компания Jiangsu Changjing Technology Co., Ltd. (JSCJ) с 2018 года специализируется на исследованиях, разработках, выпуске и продаже полупроводников. Этот производитель поставляет на рынок качественные и надежные пластины и готовые компоненты на их основе: микросхемы управления питанием, диоды, биполярные транзисторы, IGBT и MOSFET.

Некоторые позиции уже поступили на склад КОМПЭЛ и готовы к заказу.
Среди них:

• дискретные P- и N-канальные MOSFET (таблица 1);
• сборки MOSFET P + P и P + N (таблица 2).

Общие характеристики и особенности данных транзисторов:

• диапазон рабочих температур кристалла Tj: -55…150°C;
• максимальное напряжение затвора V_GS, В: ±12 для CJQ6601, CJ3400A, CJ3139K, ±20 для остальных;
• в CJ3139K между затвором и истоком интегрирован супрессор.

Таблица 1. Дискретные P- и N-канальные транзисторы JSCJ

Наименование	Ток стока ID при Tc = 25°C, А	Напряжение «сток-исток» VDS, В	Пороговое напряжение затвора Vth, В	Сопротивление перехода Rdson при VGS = 10 В, мОм		Общий заряд затвора Qg, нКл (ном.)	Номинальная входная емкость Ciss, пФ	Корпус
			Мин.…макс.  (ном.)	Ном.	Макс.
P-канальные

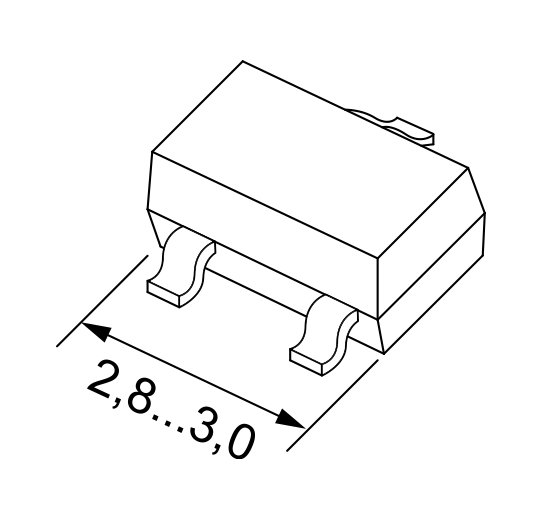

CJ2307	-2,7	-30	-1…-3	73	88	4,1	340	SOT-23-3
CJ3139K	-0,66	-20	-0,35…-1,1 (-0,45)	430	520	–	113	SOT-23-3 и SOT-723
				VGS = 4,5 В

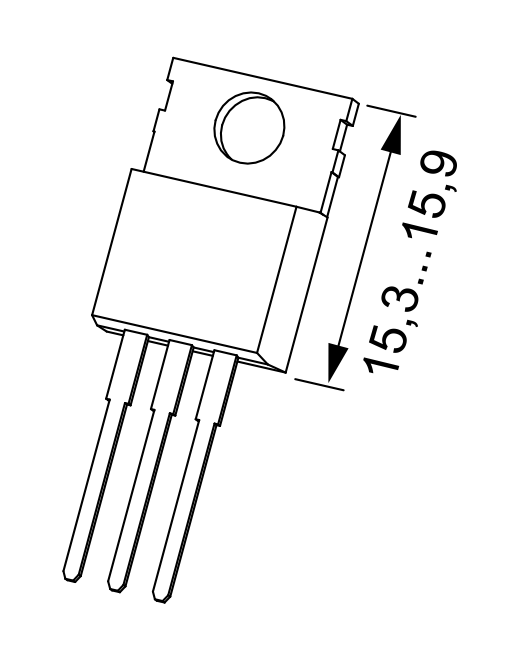

CJP50P06S	-50	-60	-1,0…-3,0 (-2,0)	25	35	72	3005	TO-220-3L-C
N-канальные
CJ3400A	5,8	30	0,7…1,4 (0,9)	23	32	10	825	SOT-23-3
CJP140N04	140	40	2,0…4,0	2,8	3,3	97	5990	TO-220-3L-C

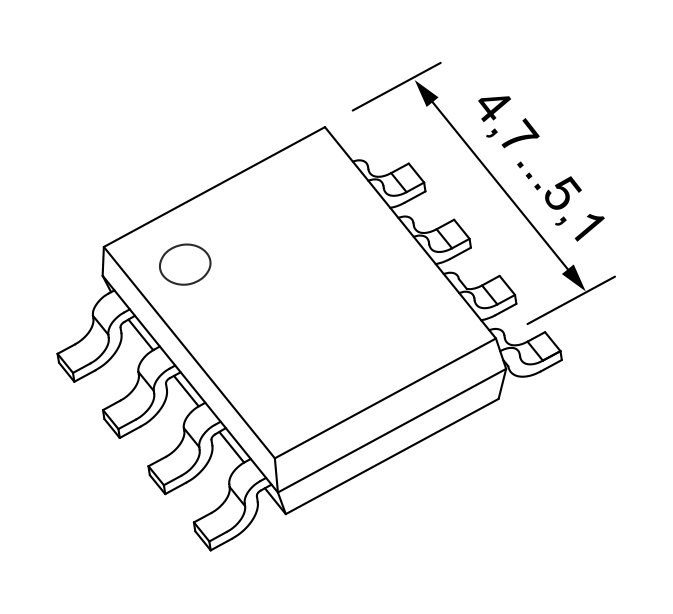

CJQ10SN15S	10	150	2,0…4,0 (3,0)	40	52	20	1150	SOP8
CJQ14SN06	14	60	1,0…2,5 (2,0)	9,7	14	19,9	1257

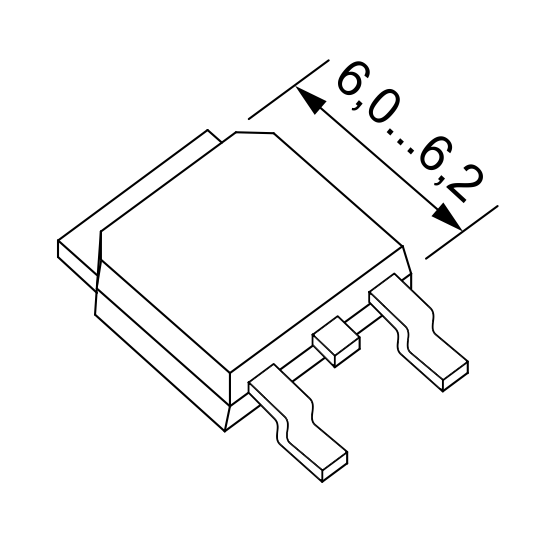

CJU10N10	9,6	100	1,2…2,5 (2,0)	110	140	15,5	690	TO-252-2L
CJU20N06A	20	60	1,0…2,5 (1,7)	26	35	18	850

Таблица 2. MOSFET-сборки JSCJ

Наименование	Конфигу-рация	Ток стока ID при Tc = 25°C, А	Напряжение «сток-исток» VDS, В	Пороговое напряжение затвора Vth, В	Сопротивление перехода Rdson при VGS = 10 В, мОм		Номинальная входная емкость Ciss, пФ	Корпус
				Мин….макс. (ном.)	Ном.	Макс.
CJQ4953	P + P	-5	-30	-1,0…-2,0 (-1,4)	41	60	615	SOP8
CJQ6601	N + P	5,8 -4,2	30 -30	0,7…1,4 -0,5…-1,3	19 –	35 65	1050 (макс.) 954
